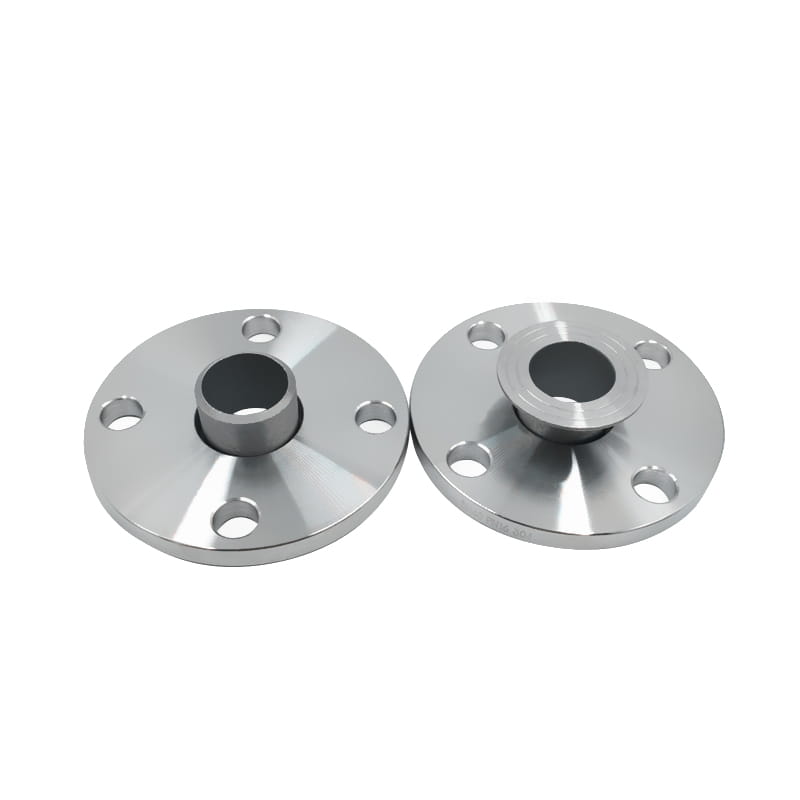

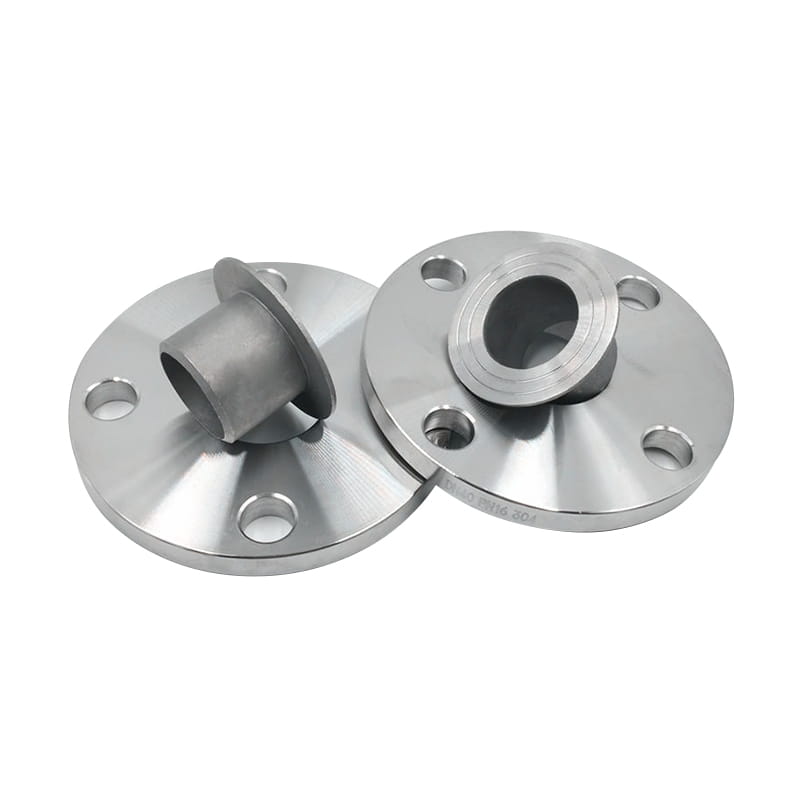

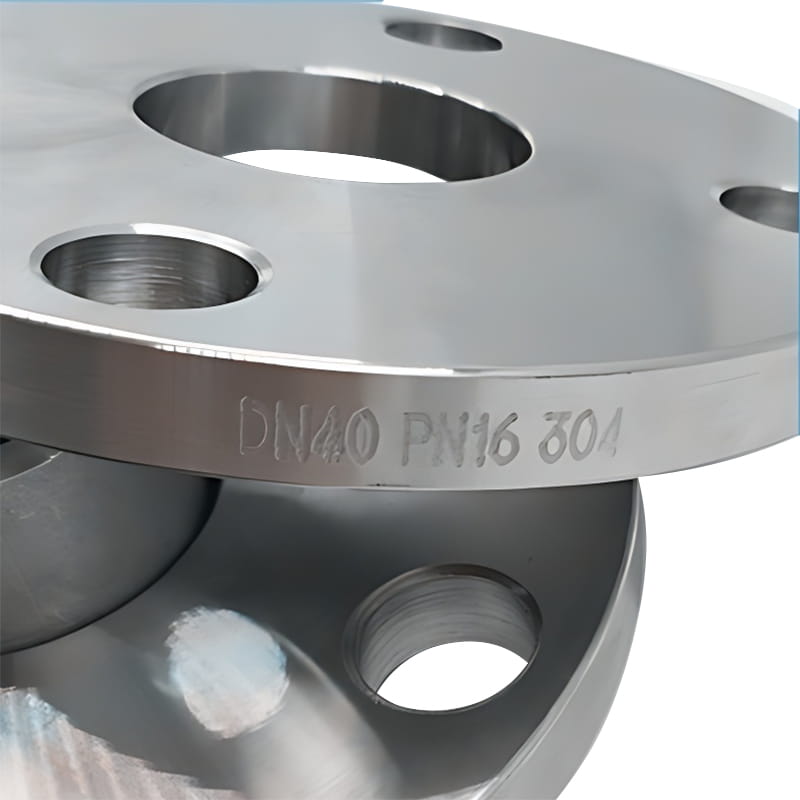

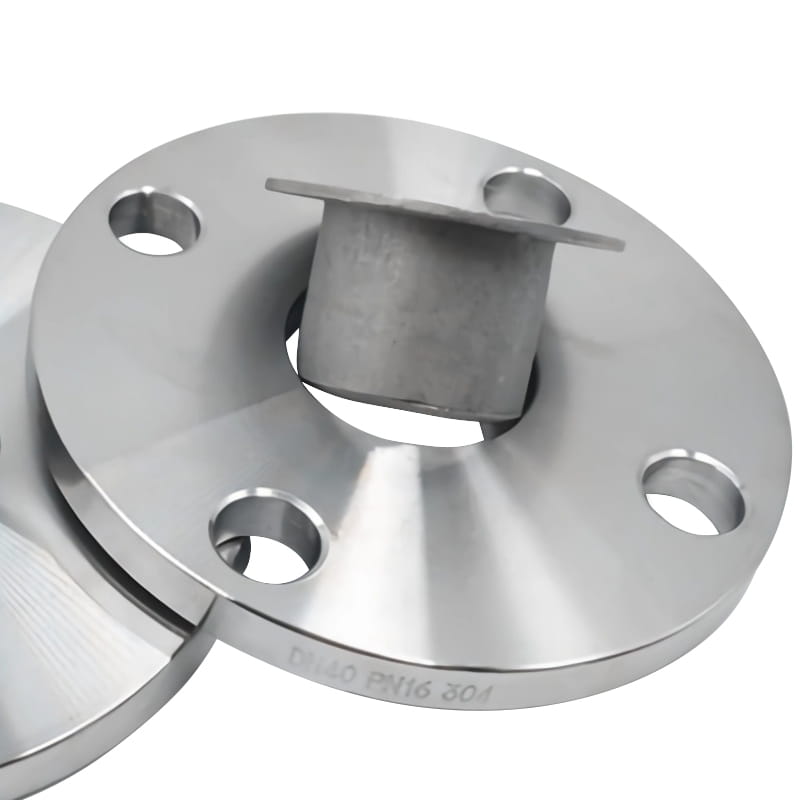

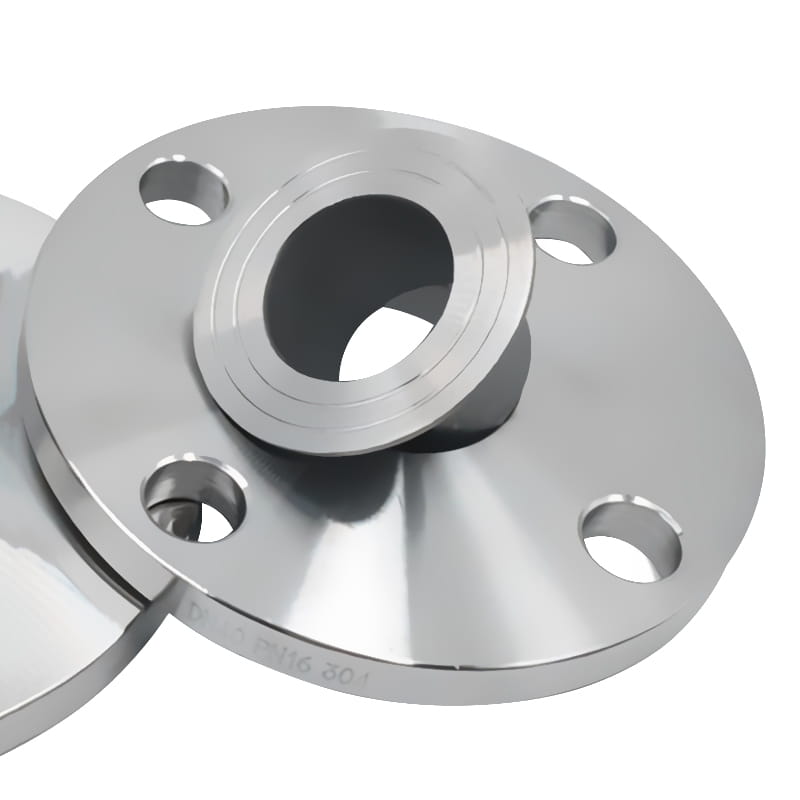

精密鍛造SSラップジョイントフランジをスタブエンドで

ラップジョイントフランジには顔が隆起しておらず、「ラップジョイントスタブエンド」 - ラップジョイントスタブエンドとラップジョイントフランジと一緒に使用されます。重度の曲げ応力が発生するポイントでの使用を避ける必要があります。

ラップジョイントフランジ自体はパイプに溶接されていないため、ボルト穴を容易に整列させるために回転する可能性があり、アセンブリと分解ははるかに簡単です。この機能により、インストール、メンテナンス、修理タスクが簡素化され、ダウンタイムと全体的なコストが削減されます。フランジの設計により、パイプの角度の不整列が可能になり、パイプが完全に整列していなくても、タイトで漏れないジョイントが確保されます。

フランジの底部の内面とスタブ端の外部表面の間に形成された隙間は、容易に汚染される可能性があります。収集された汚染物質は問題を提示し、隙間腐食をもたらす可能性があります。

これらは通常、石油化学、石油とガス、水処理、食品と飲み物、化学加工産業などの低圧アプリケーションで使用されます。

前：No previous article
次：研磨ステンレス鋼ラップジョイントフランジアセンブリ

導入

標準	ANSI/ASME：ANSI B16.5、ANSI B16.47、MSS SP44、ANSI B16.36、ANSI B16.48
材料	炭素鋼：ASTM A105、A350 LF2 ステンレス鋼：A182 F304/F304L/F316/F316L/F321 合金鋼：ASTM A182、GR F1、F11、F22、F5、F9、F91
表面	磨かれた、ショットブラスト、サンドブラストなど
タイプ	鍛造、熱処理、機械加工
サイズ	1/2 ''から48 "
納期	プリペイドを受け取ってから5〜30日以内
パッキング	標準の輸出木製のケースまたは要求通り
応用	石油化学、石油とガス、水処理、食品および飲料、化学加工産業など。

PN10

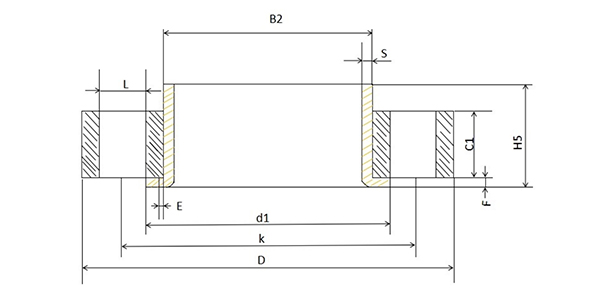

dn	パイプOd	d	B2	C1	k	e	l	Qtty。	重さ
200	2198.1	340	226	24	295	6	22	8	8.87
	204.0-206.0	340	213	24	295	6	22	8	8.87
250	273.0	395	281	26	350	8	22	12	11.20
	254.0-256.0	395	264	26	350	8	22	12	11.20
300	323.9	445	333	26	400	8	22	12	12.80
	304.0-306.0	445	315	26	400	8	22	12	12.80
350	355.6	505	365	30	460	8	22	16	19.40
400	406.4	565	416	32	515	8	26	16	26.40
450	457.0	615	467	36	565	8	26	20	32.20
500	508.0	670	519	38	620	8	26	20	38.50
600	610.0	780	622	42	725	8	30	20	52.20

PN16

dn	パイプOd	d	B2	C1	k	e	l	Qtty。	重さ
50	60.3	165	65	20	125	5	18	4	2.52
	53.0-54.0	165	65	20	125	5	18	4	2.52
65	76.1	185	81	20	145	6	18	8	3.05
	68.0-70.0	185	75	20	145	6	18	8	3.05
80	88.9	200	94	20	160	6	18	8	3.48
	83.0-84.0	200	89	20	160	6	18	8	3.48
100	114.3	220	120	22	180	6	18	8	4.20
	103.0-106.0	220	113	22	180	6	18	8	4.20
125	139.7	250	145	22	210	6	18	8	5.21
	128.0-133.0	250	138	22	210	6	18	8	5.21
150	168.0	285	174	24	240	6	22	8	6.89
	153.0-156.0	285	164	24	240	6	22	8	6.89
200	219.1	340	226	26	295	6	22	12	9.31
250	273.0	405	281	29	355	8	26	12	13.50
300	323.9	460	333	32	410	8	26	12	18.00
350	355.6	520	365	35	470	8	26	16	27.00
400	406.4	580	416	38	525	8	30	16	34.60
450	457.0	640	467	42	585	8	30	20	44.60
500	508.0	715	519	46	650	8	33	20	62.00

PN25

dn	パイプOD	D	B2	C1	k	e	l	Qtty。	重さ
200	219.1	360	226	32	310	6	26	12	13.80
250	273.0	425	281	35	370	8	30	12	19.40
300	323.9	485	333	38	430	8	30	16	25.50

PN40

dn	パイプOD	D	B2	C1	k	e	l	Qtty。	重さ
10	17.2	90	21	14	60	3	14	4	0.60
15	21.3	95	25	14	65	3	14	4	0.65
20	26.9	105	31	16	75	4	14	4	0.91
25	33.7	115	38	16	85	4	14	4	1.08
32	42.4	140	47	18	100	5	18	4	1.77
40	48.3	150	53	18	110	5	18	4	2.02
	40.0-44.5	150	50	18	110	5	18	4	2.02
50	60.3	165	65	20	125	5	18	4	2.65
65	76.1	185	81	22	145	6	18	8	3.36
80	88.9	200	94	24	160	6	18	8	4.18
100	114.3	235	120	26	190	6	22	8	5.87
125	139.7	270	145	28	220	6	26	8	7.95
150	168.3	300	174	30	250	6	26	8	9.97
