研磨ステンレス鋼ラップジョイントフランジアセンブリ

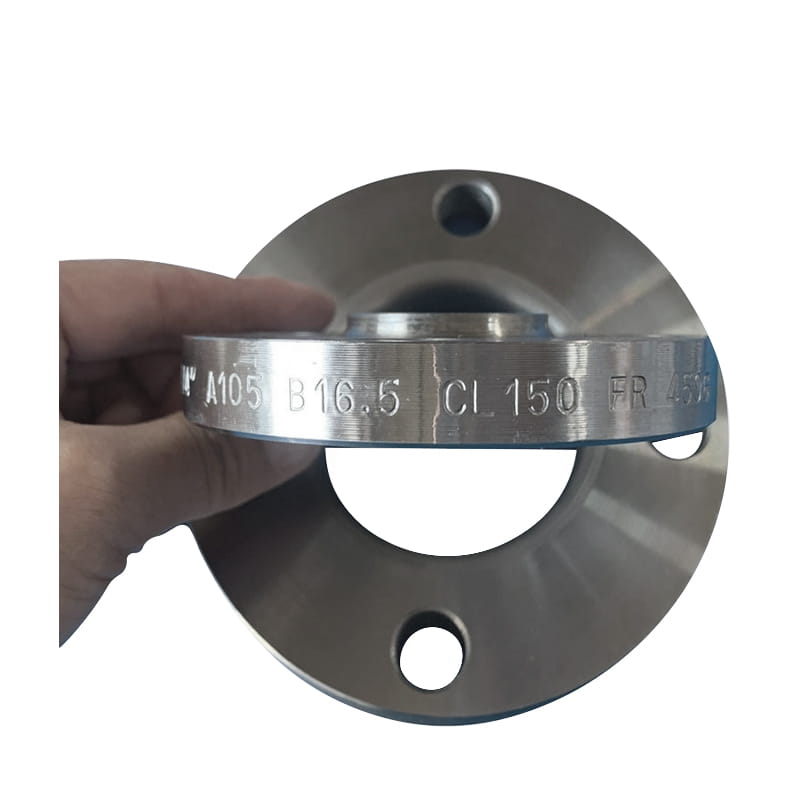

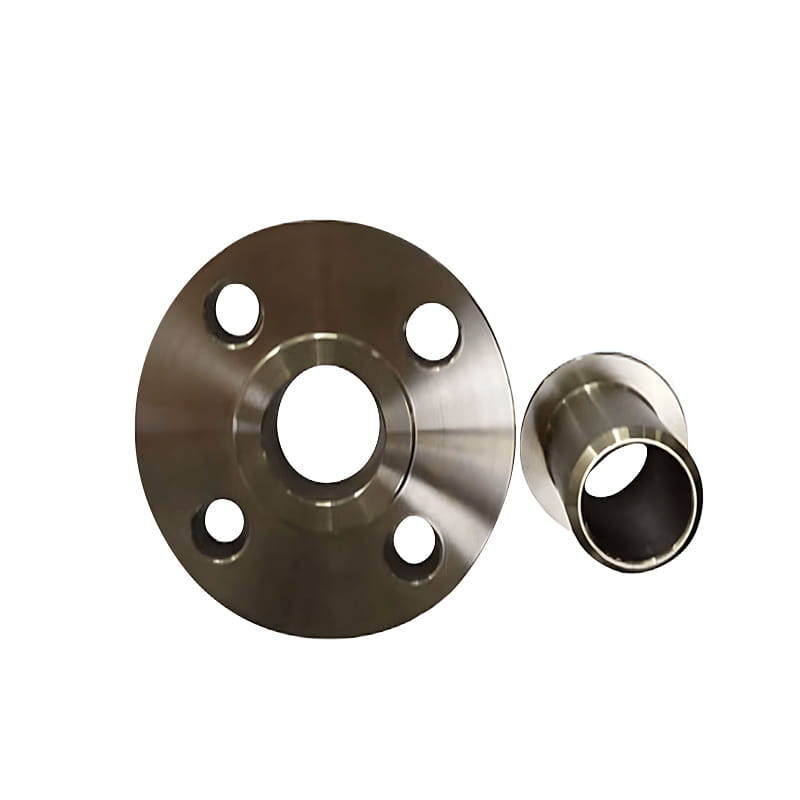

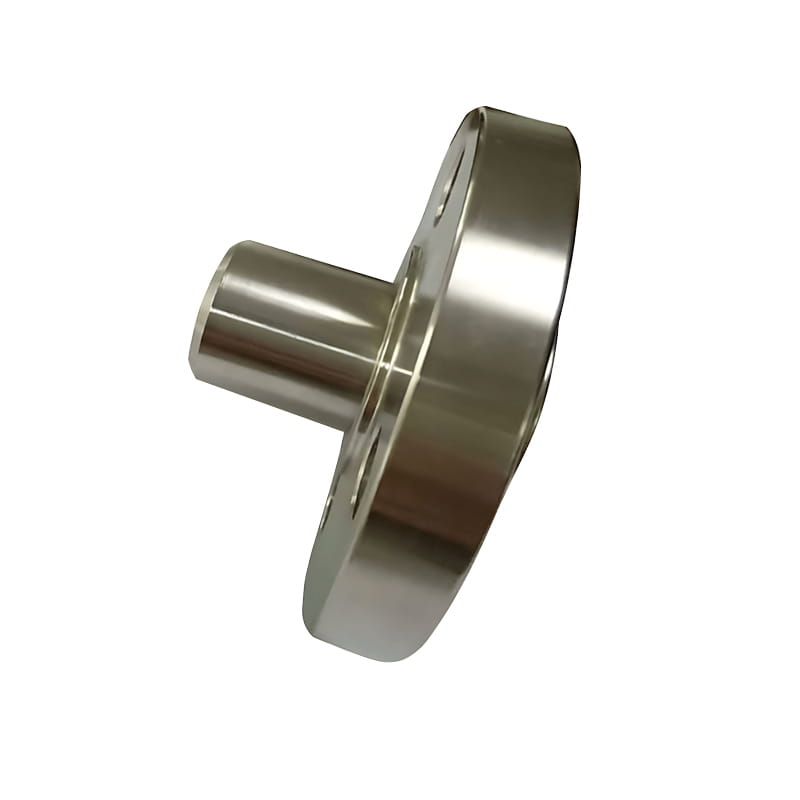

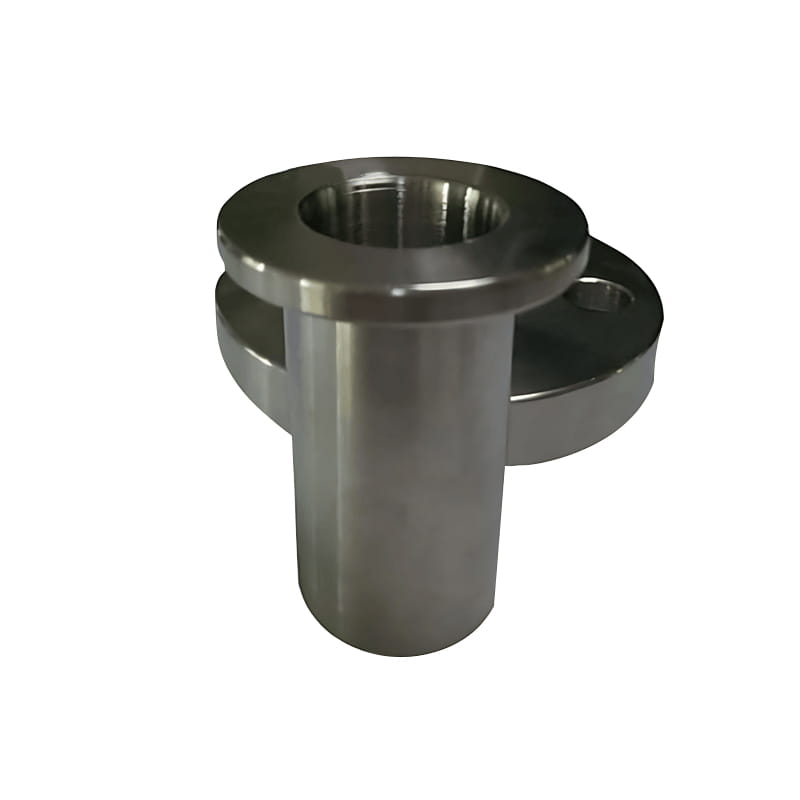

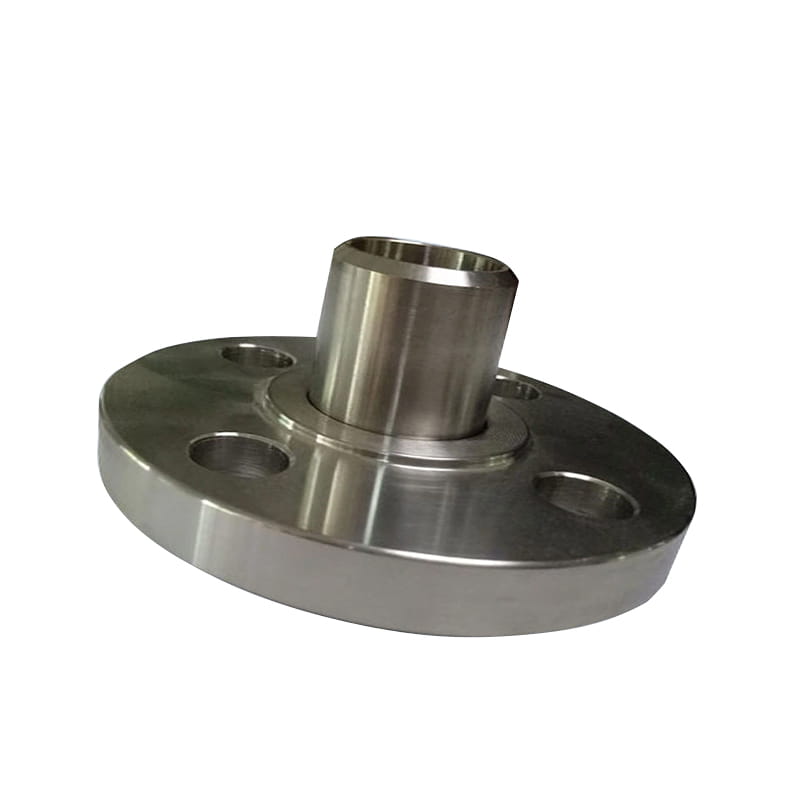

ラップジョイントフランジは2セグメントのアセンブリで、ラップジョイントリングフランジが付いたスタブエンドが付いています。その後、スタブの端をパイプに溶接し、フランジリングを回転させて交配フランジに合わせます。

スタブの端は、一方の端の尻が溶接されたパイプスリーブの長さと見なすことができ、もう一方の端はパイプ軸に対して直角に燃えています。ラップジョイントフランジとスタブエンドは、ツーピースコンポジットラップジョイント接続を構成します。

これらのフランジは、フランジ面の交差点での半径と、スタブエンドのフランジング部分に対応する穴を除いて、「スリップフランジ」とほぼ同じです。彼らの圧力保持能力は、「スリップオンフランジ」の能力よりも少し優れています。ただし、疲労寿命は「溶接ネックフランジ」の10分の1にすぎません。

ラップジョイントフランジはパイプの上に滑り込み、溶接されたり、強化されたりしません。それらは、頻繁な分解が必要な低圧システムまたはアプリケーションで一般的に使用されるフランジアセンブリの一種です。

導入

標準	ANSI B16.5、ANSI B16.36、ANSI B16.47、EN1092、UNI 2277/2278、ANSI B16.48、JIS、BS 4504、DIN、SABS1123、GOST-1282020
材料	ステンレス鋼、炭素鋼、合金鋼、カプロニッケル（90/10、70/30、66/30/2/2）、ハステロイ（C4、C-22、C276、B-2）、ニッケル（200/20）、モネル（400＆K500）、インコルエル（600、601、625＆825） 904L、チタン（1および2）など
表面	アンチラストオイル、塗装（黒、黄色）、亜鉛メッキ、パワーコーティング
タイプ	鍛造、CNC処理
サイズ	½インチ-24インチ
納期	プリペイドを受け取ってから5〜30日以内
パッキング	合板パレット、木製パレット、木製のケースなど。
応用	電力、油田、造船、オフショア、水システム、天然ガス、パイププロジェクトなど。

クラス150ポンド

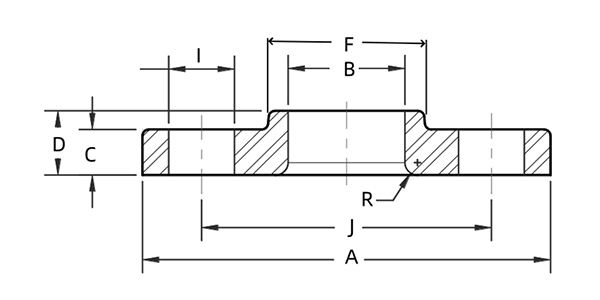

名目パイプサイズ	外直径	全体直径	内部直径	フランジ厚さ	全体長さ	ラップ半径	ハブ直径	番号穴の	ボルトの穴直径	直径円の穴の	重さ
で	mm	A（mm）	B（mm）	C（mm）	D（mm）	R（mm）	f（mm）	ふーむ）	I（mm）	J（mm）	kg/断片
½	21.30	88.90	22.90	11.20	15.70	3.00	30.20	4	15.70	60.45	0.38
¾	26.70	98.60	28.20	12.70	15.70	3.00	38.10	4	15.70	69.85	0.55
1	33.40	108.00	35.10	14.20	17.50	3.00	49.30	4	15.70	79.25	0.76
1¼	42.20	117.30	43.70	15.70	20.60	4.80	58.70	4	15.70	88.90	1.01
1½	48.30	127.00	50.00	17.50	22.40	6.40	65.00	4	15.70	98.60	1.30
2	60.30	152.40	62.50	19.10	25.40	7.90	77.70	4	19.10	120.70	2.03
2½	73.00	177.80	75.40	22.40	28.40	7.90	90.40	4	19.10	139.70	3.25
3	88.90	190.50	91.40	23.90	30.20	9.70	108.00	4	19.10	152.40	3.81
3½	101.60	215.90	104.10	23.90	31.75	9.70	122.20	8	19.10	177.80	4.76
4	114.30	228.60	116.80	23.90	33.30	11.20	134.90	8	19.10	190.50	5.25
5	141.30	254.00	114.50	23.90	36.60	11.20	163.60	8	22.40	215.90	6.02
6	168.30	279.40	171.50	25.40	39.60	12.70	192.00	8	22.40	241.30	7.40
8	219.10	342.90	222.30	28.40	44.50	12.70	246.10	8	22.40	298.50	12.10
10	273.00	406.40	277.40	30.20	49.30	12.70	304.80	12	25.40	362.00	16.40
12	323.80	482.60	328.20	31.75	55.60	12.70	365.30	12	25.40	431.80	26.10
14	355.60	533.40	360.20	35.10	79.25	12.70	400.10	12	28.40	476.30	34.50
16	406.40	596.90	411.20	36.60	87.40	12.70	457.20	16	28.40	539.80	44.60
18	457.20	635.00	462.30	39.60	96.80	12.70	505.00	16	31.75	577.90	48.70
20	508.00	698.50	514.40	42.90	103.10	12.70	558.80	20	31.75	635.00	61.60
24	609.60	812.80	616.00	47.80	111.30	12.70	663.40	20	35.10	749.30	86.60

クラス300ポンド

名目パイプサイズ	外直径	全体直径	内部直径	フランジ厚さ	全体長さ	ラップ半径	ハブ直径	番号穴の	ボルトの穴直径	直径円の穴の	重さ
で	mm	A（mm）	B（mm）	C（mm）	D（mm）	R（mm）	f（mm）	ふーむ）	I（mm）	J（mm）	kg/断片
½	21.30	95.20	22.90	14.20	22.30	3.00	38.10	4	15.70	66.55	0.62
¾	26.70	117.30	28.20	15.70	25.40	3.00	47.70	4	19.00	82.50	1.10
1	33.40	123.90	35.10	17.50	26.90	3.00	53.80	4	19.00	88.90	1.33
1¼	42.20	133.30	43.70	19.00	26.90	4.80	63.50	4	19.00	98.50	1.65
1½	48.30	155.4	50.00	20.60	30.20	6.40	69.85	4	22.30	114.30	2.44
2	60.30	165.10	62.50	22.30	33.20	7.90	84.00	8	19.10	127.00	2.83
2½	73.00	190.50	75.40	25.40	38.10	7.90	100.00	8	22.30	149.30	4.25
3	88.90	209.50	91.40	28.40	42.90	9.70	117.30	8	22.30	168.10	5.78
3½	101.60	228.60	104.10	30.20	44.40	9.70	133.30	8	22.30	184.10	7.27
4	114.30	254.00	116.80	31.70	47.70	11.20	146.00	8	22.30	200.10	9.55
5	141.30	279.40	114.50	35.00	50.80	11.20	177.80	8	22.30	234.90	12.20
6	168.30	317.50	171.50	36.50	52.30	12.70	206.20	12	22.30	267.70	15.50
8	219.10	381.00	222.30	41.10	61.90	12.70	260.30	12	25.40	330.20	24.10
10	273.00	444.50	277.40	47.70	95.20	12.70	320.50	16	28.40	387.30	34.40
12	323.80	520.70	328.20	50.80	101.60	12.70	374.60	16	31.70	450.80	50.40
14	355.60	584.20	360.20	53.80	111.20	12.70	425.40	20	31.70	514.3	70.90
16	406.40	647.70	411.20	57.15	120.60	12.70	482.60	20	35.00	571.50	89.50
18	457.20	711.20	462.30	60.45	130.00	12.70	533.40	24	35.00	628.60	111.00
20	508.00	774.70	514.40	63.50	139.70	12.70	587.20	24	35.00	685.80	137.00
24	609.60	914.40	616.00	69.80	152.40	12.70	701.50	24	41.10	812.80	204.00

クラス400ポンド

名目パイプサイズ	外直径	全体直径	内部直径	フランジ厚さ	全体長さ	ラップ半径	ハブ直径	番号穴の	ボルトの穴直径	直径円の穴の	重さ
で	mm	A（mm）	B（mm）	C（mm）	D（mm）	R（mm）	f（mm）	ふーむ）	I（mm）	J（mm）	kg/断片
½	21.30	95.30	22.90	14.20	22.40	3.00	38.10	4	15.70	66.55	0.72
¾	26.70	117.30	28.20	15.70	25.40	3.00	47.80	4	19.10	82.60	1.25
1	33.40	124.00	35.10	17.50	26.90	3.00	53.80	4	19.10	88.90	1.50
1¼	42.20	133.40	43.70	20.60	28.40	4.80	63.50	4	19.10	98.60	2.00
1½	48.30	155.40	50.00	22.40	31.75	6.40	69.85	4	22.40	114.30	2.92
2	60.30	165.10	62.50	25.40	36.60	7.90	84.10	8	19.10	127.00	3.55
2½	73.00	190.50	75.40	28.40	41.10	7.90	100.10	8	22.40	149.40	5.23
3	88.90	209.60	91.40	31.75	46.00	9.70	117.30	8	22.40	168.10	6.95
3½	101.60	228.60	104.10	35.10	49.30	9.70	133.40	8	25.40	184.20	8.78
4	114.30	254.00	116.80	35.10	50.80	11.20	146.10	8	25.40	200.20	10.90
5	141.30	279.40	114.50	38.10	53.80	11.20	177.80	8	25.40	235.00	13.70
6	168.30	317.50	171.50	41.10	57.15	12.70	206.20	12	25.40	269.70	18.00
8	219.10	381.00	222.30	47.80	68.30	12.70	260.40	12	28.40	330.20	28.30
10	273.00	445.00	277.40	53.80	101.60	12.70	320.50	16	31.75	387.40	38.80
12	323.80	520.70	328.20	57.15	108.00	12.70	374.70	16	35.10	450.90	56.60
14	355.60	584.20	360.2	60.45	117.30	12.70	425.50	20	35.10	514.40	78.60
16	406.40	647.70	411.20	63.50	127.00	12.70	482.60	20	38.10	571.50	100.00
18	457.20	711.20	462.30	66.55	136.70	12.70	533.40	24	38.10	628.70	122.00
20	508.00	774.70	514.40	69.85	146.10	12.70	587.20	24	41.10	685.80	145.00
24	609.60	914.40	616.00	76.20	158.80	12.70	701.50	24	47.80	812.80	217.00

クラス600ポンド

名目パイプサイズ	外直径	全体直径	内部直径	フランジ厚さ	全体長さ	ラップ半径	ハブ直径	番号穴の	ボルトの穴直径	直径円の穴の	重さ
で	mm	A（mm）	B（mm）	C（mm）	D（mm）	R（mm）	f（mm）	ふーむ）	I（mm）	J（mm）	kg/断片
½	21.30	95.30	22.90	14.20	22.40	3.00	38.10	4	15.70	66.55	0.72
¾	26.70	117.30	28.20	15.70	25.40	3.00	47.80	4	19.10	82.60	1.25
1	33.40	124.00	35.10	17.50	26.90	3.00	53.80	4	19.10	88.90	1.50
1¼	42.20	133.40	43.70	20.60	28.40	4.80	63.50	4	19.10	98.60	2.00
1½	48.30	155.4	50.00	22.40	31.75	6.40	69.85	4	22.40	114.30	2.92
2	60.30	165.10	62.50	25.40	36.60	7.90	84.10	8	19.10	127.00	3.55
2½	73.00	190.50	75.40	28.40	41.10	7.90	100.10	8	22.40	149.40	5.23
3	88.90	209.60	91.40	31.75	46.00	9.70	117.30	8	22.40	168.10	6.95
3½	101.60	228.60	104.10	35.10	49.30	9.70	133.40	8	25.40	184.20	8.78
4	114.30	273.10	116.80	38.10	53.80	11.20	152.40	8	25.40	215.9	14.40
5	141.30	330.20	114.50	44.50	60.45	11.20	189.00	8	28.40	266.70	24.30
6	168.30	355.60	171.50	47.80	66.55	12.70	222.30	12	28.40	292.10	28.50
8	219.10	419.10	222.30	55.60	76.20	12.70	273.10	12	31.75	349.30	43.10
10	273.00	508.00	277.40	63.50	111.30	12.70	342.90	16	35.10	431.80	70.50
12	323.80	558.80	328.20	66.55	117.30	12.70	400.10	20	35.10	489.00	86.10
14	355.60	603.30	360.20	69.85	127.00	12.70	431.80	20	38.10	527.10	100.00
16	406.40	685.80	411.20	76.20	139.70	12.70	495.30	20	41.10	603.30	145.00
18	457.20	743.00	462.30	82.60	152.40	12.70	546.10	20	44.50	654.10	177.00
20	508.00	812.80	514.40	88.90	165.10	12.70	609.60	24	44.50	723.90	225.00
24	609.60	939.80	616.00	101.60	184.20	12.70	717.60	24	50.80	838.20	318.00

クラス900ポンド

名目パイプサイズ	外直径	全体直径	内部直径	フランジ厚さ	全体長さ	ラップ半径	ハブ直径	番号穴の	ボルトの穴直径	直径円の穴の	重さ
で	mm	A（mm）	B（mm）	C（mm）	D（mm）	R（mm）	f（mm）	ふーむ）	I（mm）	J（mm）	kg/断片
½	21.30	120.60	22.90	22.30	31.70	3.00	38.10	4	22.30	82.50	1.71
¾	26.70	130.00	28.20	25.40	35.00	3.00	44.40	4	22.30	88.90	2.30
1	33.40	149.30	35.10	28.40	41.10	3.00	52.30	4	25.40	101.60	3.40
1¼	42.20	158.70	43.70	28.40	41.10	4.80	63.50	4	25.40	111.20	3.85
1½	48.30	177.80	50.00	31.70	44.40	6.40	69.85	4	28.40	123.90	5.28
2	60.30	215.90	62.50	38.10	57.15	7.90	104.60	8	25.40	165.10	9.78
2½	73.00	244.30	75.40	41.10	63.50	7.90	123.90	8	28.40	190.50	13.60
3	88.90	241.30	91.40	38.10	53.80	9.70	127.00	8	25.40	190.50	11.30
4	114.30	292.10	116.80	44.40	69.85	11.20	158.70	8	31.70	234.90	19.20
5	141.30	349.20	114.50	50.80	79.25	11.20	190.50	8	35.00	279.40	31.20
6	168.30	381.00	171.50	55.60	85.80	12.70	234.90	12	31.70	317.50	40.50
8	219.10	469.90	222.30	63.50	114.30	12.70	298.40	12	38.10	393.70	71.50
10	273.00	546.10	277.40	69.85	127.00	12.70	368.30	16	38.10	469.90	104.00
12	323.80	609.60	328.20	79.25	142.70	12.70	419.10	20	38.10	533.40	139.00
14	355.60	641.30	360.20	85.80	155.40	12.70	450.80	20	41.10	558.80	161.00
16	406.40	704.80	411.20	88.90	165.10	12.70	508.00	20	44.40	615.90	194.00
18	457.20	787.40	462.30	101.60	190.50	12.70	565.10	20	50.80	685.80	267.00
20	508.00	857.20	514.40	107.90	209.50	12.70	622.30	20	53.80	749.30	334.00
24	609.60	1041.40	616.00	139.70	266.70	12.70	749.30	20	66.55	901.70	618.00

クラス1500ポンド

名目パイプサイズ	外直径	全体直径	内部直径	フランジ厚さ	全体長さ	ラップ半径	ハブ直径	番号穴の	ボルトの穴直径	直径円の穴の	重さ
で	mm	A（mm）	B（mm）	C（mm）	D（mm）	R（mm）	f（mm）	ふーむ）	I（mm）	J（mm）	kg/断片
½	21.30	120.60	22.90	22.30	31.70	3.00	38.10	4	22.30	82.50	1.71
¾	26.70	130.00	28.20	25.40	35.00	3.00	44.40	4	22.30	88.90	2.30
1	33.40	149.30	35.10	28.40	41.10	3.00	52.30	4	25.40	101.60	3.40
1¼	42.20	158.70	43.70	28.40	41.10	4.80	63.50	4	25.40	111.20	3.85
1½	48.30	177.80	50.00	31.70	44.40	6.40	69.85	4	28.40	123.90	5.28
2	60.30	215.90	62.50	38.10	57.15	7.90	104.60	8	25.40	165.10	9.78
2½	73.00	244.30	75.40	41.10	63.50	7.90	123.90	8	28.40	190.50	13.60
3	88.90	266.70	91.40	47.70	73.15	9.70	133.30	8	31.70	203.2	17.80
4	114.30	311.10	116.80	53.80	90.40	11.20	162.00	8	35.00	241.30	27.50
5	141.30	374.60	114.50	73.15	104.60	11.20	196.80	8	41.10	292.10	51.50
6	168.30	399.70	171.50	82.50	119.10	12.70	228.60	12	38.10	317.50	62.00
8	219.10	482.6	222.30	91.90	142.70	12.70	292.10	12	44.40	393.70	105.00
10	273.00	584.20	277.40	107.90	177.80	12.70	368.30	12	50.80	482.60	179.00
12	323.80	673.10	328.20	123.90	218.90	12.70	450.80	16	53.80	571.50	269.00
14	355.60	749.30	360.20	133.30	241.30	12.70	495.30	16	60.45	635.00	365.00
16	406.40	825.50	411.20	146.00	260.30	12.70	552.40	16	66.55	704.80	459.00
18	457.20	914.40	462.30	162.00	276.30	12.70	596.90	16	73.15	774.70	598.00
20	508.00	984.20	514.40	177.80	292.10	12.70	641.30	16	79.25	831.80	712.00
24	609.60	1168.40	616.00	203.20	330.20	12.70	726.00	16	91.90	990.60	1090.00

クラス2500ポンド

名目パイプサイズ	外直径	全体直径	内部直径	フランジ厚さ	全体長さ	ラップ半径	ハブ直径	番号穴の	ボルトの穴直径	直径円の穴の	重さ
で	mm	A（mm）	B（mm）	C（mm）	D（mm）	R（mm）	f（mm）	ふーむ）	I（mm）	J（mm）	kg/断片
½	21.30	133.40	22.90	30.20	39.60	3.00	42.90	4	22.40	88.90	2.92
¾	26.70	139.70	28.20	31.75	42.90	3.00	50.80	4	22.40	95.30	3.40
1	33.40	158.80	35.10	35.10	47.80	3.00	57.15	4	25.40	108.00	4.77
1¼	42.20	184.20	43.70	38.10	52.30	4.80	73.15	4	28.40	130.00	7.08
1½	48.30	203.20	50.00	44.50	60.45	6.40	79.25	4	31.75	146.10	9.93
2	60.30	235.00	62.50	50.80	69.85	7.90	95.30	8	28.40	171.50	14.70
2½	73.00	266.70	75.40	57.15	79.25	7.90	114.30	8	31.75	196.90	21.30
3	88.90	304.80	91.40	66.55	91.90	9.70	133.40	8	35.10	228.60	32.30
4	114.30	355.60	116.80	76.20	108.00	11.20	165.10	8	41.10	273.10	52.50
5	141.30	419.10	114.50	91.90	130.00	11.20	203.20	8	47.80	323.90	82.60
6	168.30	482.60	171.50	108.00	152.40	12.70	235.00	8	53.80	368.30	127.00
8	219.10	552.50	222.30	127.00	177.80	12.70	304.80	12	53.80	438.20	186.00
10	273.00	367.10	277.40	165.10	228.60	12.70	374.70	12	66.55	539.80	352.00
12	323.80	762.00	328.20	184.20	254.00	12.70	441.50	12	73.15	619.30	501.00
