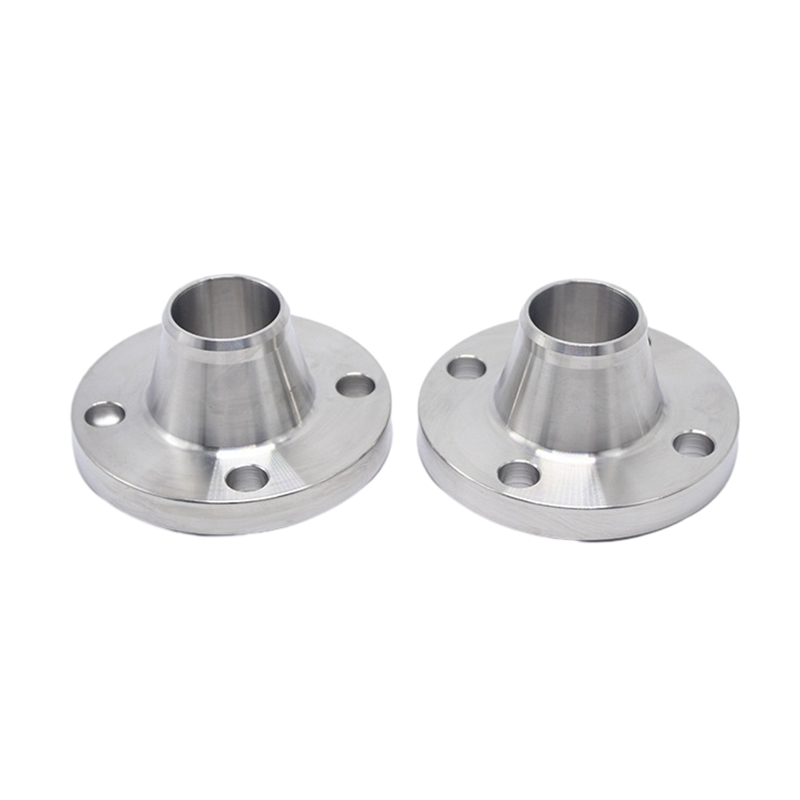

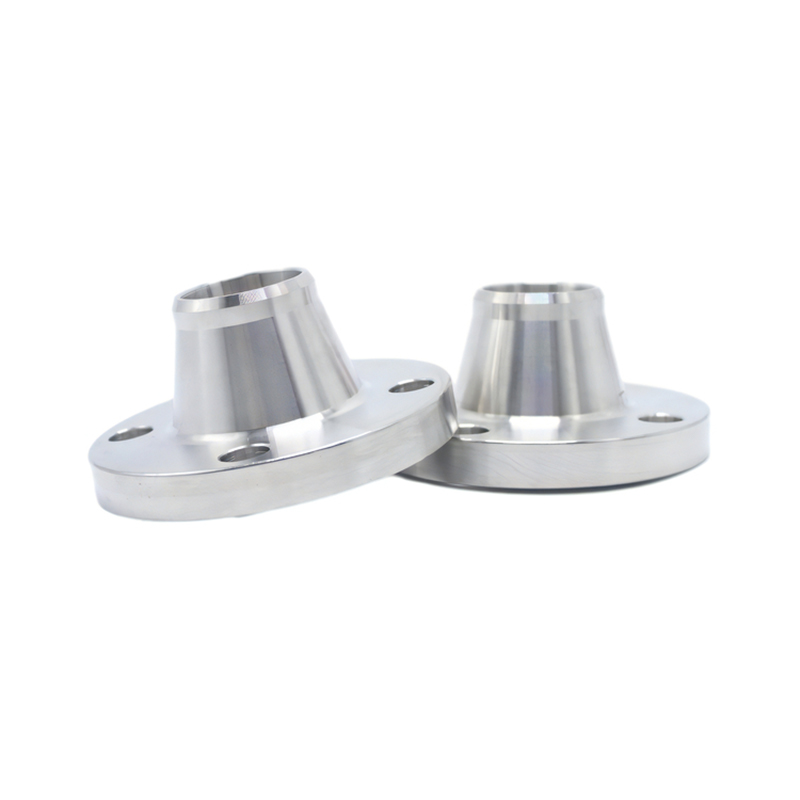

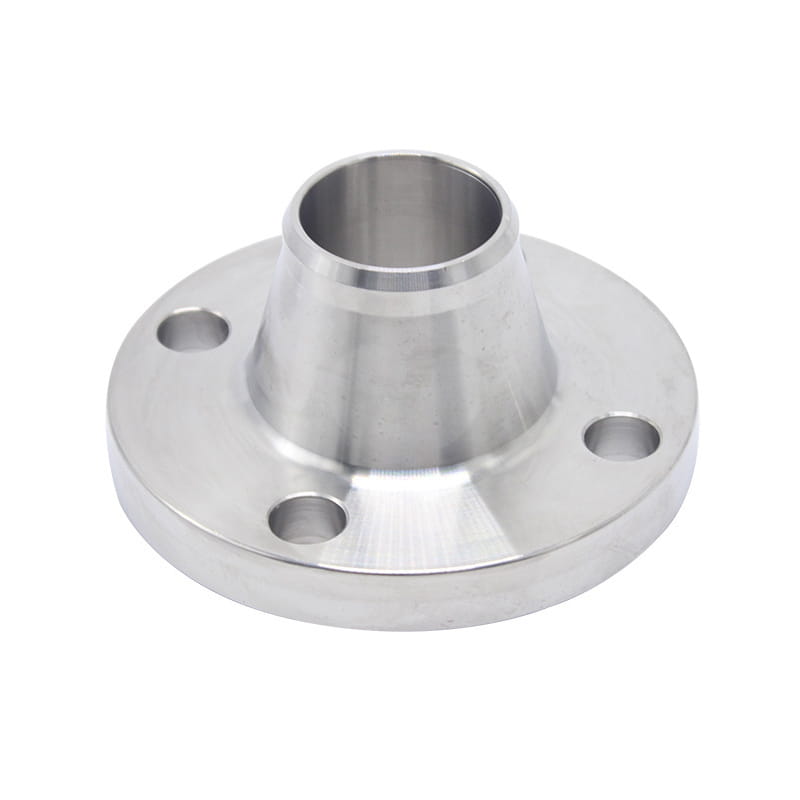

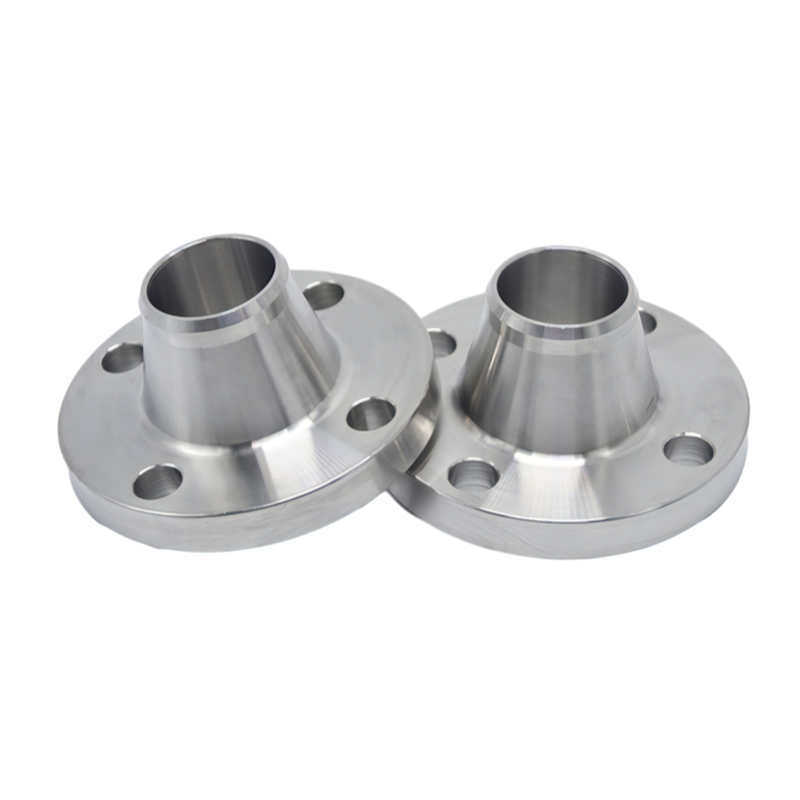

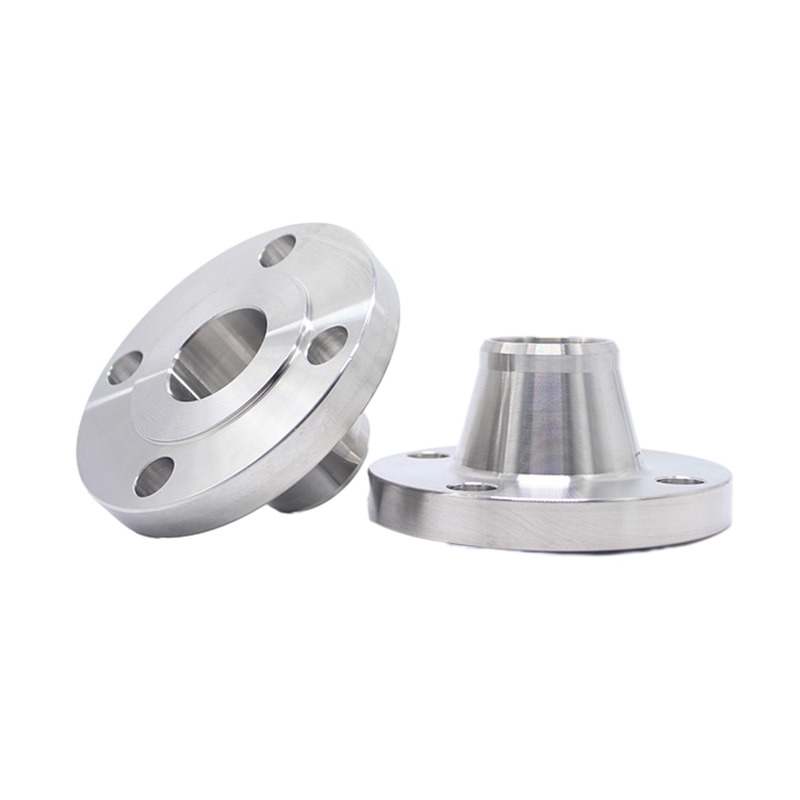

ステンレス鋼の溶接ネックフランジは、パイプに溶接するように設計されており、安全でリークフリーの接続を提供します。 そのリムには、フランジをボルトでボルトのフランジに取り付けることができる多数の穴が掘削されています。
フランジはカラム強度を提供するだけでなく、テーパー首から信頼できる応力分布を提供し、フランジからチューブへのストレスを伝達します。したがって、チューブの変化によって引き起こされる低サイクルの疲労を減らすことができます。
溶接ネックステンレス鋼フランジは、強度、耐久性、耐食性のために、石油とガス、化学物質、医薬品などの産業で広く使用されています。
導入
| 標準 | GOST 12820-80、ANSI B16.5、EN1092、BS4504、JIS B2220-2012、DIN、AMSE B16.5、UNIなど |
| 材料 | SS304、SS316、SS304L、SS316L、SS321、SS310、1.4401、1.4403など |
| 表面 | 上昇した顔（RF）、フルフェイス（FF）、リングジョイント（RTJ）、溝、舌、またはカスタマイズされたカスタマイズ。 |
| タイプ | 偽造 |
| サイズ | DN15-DN600、最大の外径は最大6000mmです |
| 納期 | プリペイドを受け取ってから5〜30日以内 |
| パッキング | 木製のケース、合板ケース、パレット、または顧客の要件に応じて |
| 応用 | 石油とガス、化学、薬物、およびその他のフィールドで広く使用されています |

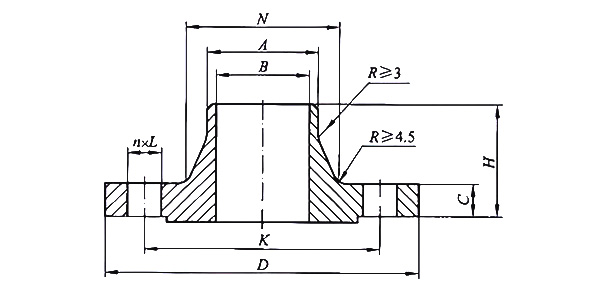

| dn | nP | a | d | k | l | n | th | c | b | N | h |
| 15 | 1/2 | 21.3 | 90 | 60.3 | 16 | 4 | M14 | 9.6 | 15.5 | 30 | 46 |
| 20 | 3/4 | 26.9 | 100 | 69.9 | 16 | 4 | M14 | 11.2 | 21 | 38 | 51 |
| 25 | 1 | 33.7 | 110 | 79.4 | 16 | 4 | M14 | 12.7 | 27 | 49 | 54 |
| 32 | 11/4 | 42.4 | 115 | 88.9 | 16 | 4 | M14 | 14.3 | 35 | 59 | 56 |
| 40 | 11/2 | 48.3 | 125 | 98.4 | 16 | 4 | M14 | 15.9 | 41 | 65 | 60 |
| 50 | 2 | 60.3 | 150 | 120.7 | 18 | 4 | M16 | 17.5 | 52 | 78 | 62 |
| 65 | 21/2 | 76.1 | 180 | 139.7 | 18 | 4 | M16 | 20.7 | 66 | 90 | 68 |
| 80 | 3 | 88.9 | 190 | 152.4 | 18 | 4 | M16 | 22.3 | 77.5 | 108 | 68 |
| 100 | 4 | 114.3 | 230 | 190.5 | 18 | 8 | M16 | 22.3 | 101.5 | 135 | 75 |
| 125 | 5 | 139.7 | 255 | 215.9 | 22 | 8 | M20 | 22.3 | 127 | 164 | 87 |
| 150 | 6 | 168.3 | 280 | 241.3 | 22 | 8 | M20 | 23.9 | 154 | 192 | 87 |
| 200 | 8 | 219.1 | 345 | 298.5 | 22 | 8 | M20 | 27.0 | 203 | 246 | 100 |
| 250 | 10 | 273 | 405 | 362.0 | 26 | 12 | M24 | 28.6 | 255 | 305 | 100 |
| 300 | 12 | 323.9 | 485 | 431.8 | 26 | 12 | M24 | 30.2 | 303.5 | 365 | 113 |
| 350 | 14 | 355.6 | 535 | 476.3 | 30 | 12 | M27 | 33.4 | - | 400 | 125 |
| 400 | 16 | 406.4 | 595 | 539.8 | 30 | 16 | M27 | 35.0 | - | 457 | 125 |
| 450 | 18 | 457 | 635 | 577.9 | 33 | 16 | m30 | 38.1 | - | 505 | 138 |
| 500 | 20 | 508 | 700 | 635.0 | 33 | 20 | m30 | 41.3 | - | 559 | 143 |
| 600 | 24 | 610 | 815 | 749.3 | 36 | 20 | m30 | 46.1 | - | 663 | 151 |
2007年に設立され、2022年にZhijiang州のLongyou経済開発ゾーンに移動しました。130,000平方メートルの面積、30以上の生産ライン、300人の労働者、20人のR＆D人、30人の検査人、年間50,000トンの生産量をカバーしています。
ISO9001：2008品質管理システム、PED 97/23/EC EUプレッシャー機器指令認証、中国特別機器製造ライセンス（圧力チューブ）TS認定、ASME認定、ISO14000：2004環境管理システム、クリーナー生産（グリーンエンタープライズ）、および中国分類局（CCS）などのsigre船の登録局（グリーンエンタープライズ）に合格しました。 Shipping（LR）、Deutsche Veritas（GL）、Bureau Veritas Society（BV）、Det Norske Veritas（DNV）、および韓国の海運登録（KR）工場認証。
主な製品には、石油、化学産業、原子力産業、製錬、造船、医薬品、食品、水保全、電力、新しいエネルギー、機械装備、およびその他の畑で広く使用されているステンレス鋼のパイプ、パイプ継手、フランジ、バルブなどが含まれます。同社は、「生存の品質、開発の評判」の企業の教義を順守し、すべての顧客に耐久性のある状況を生み出すために心から奉仕しています。
