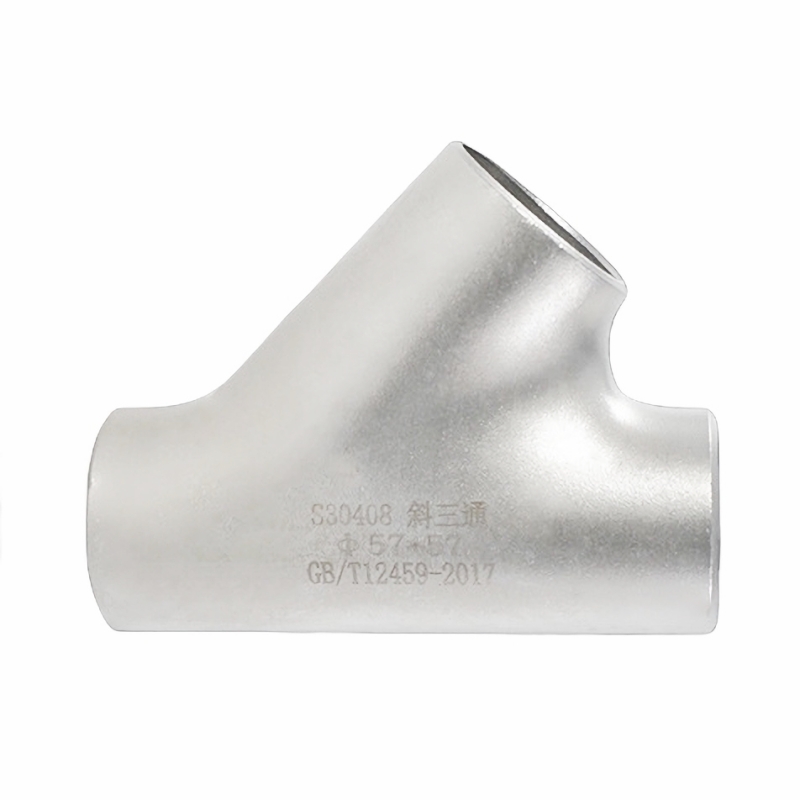

横方向のパイプティーとは、ティーに似ているが、45度の角度の側面開口部の枝があるパイプフィッティングを意味します。このユニークな構成により、メインラインからラテラルラインへの流体の流れが迂回し、さまざまな目的地への効率的な分布を可能にします。
横方向は、メインラインと比較してサイズが等しいか、等しくない可能性があります。等しい横方向のティーには同じサイズの枝があります。つまり、パイプラインを流れる液体が分岐線に均等に分割されます。しかし、還元的なラテラルティーは、メインパイプラインよりも小さい枝を持っています。通常、分岐線の流量を減らす必要がある場合に使用されます。外側のティーによって提供される追加のアウトレットにより、液体を複数の場所に誘導し、分布を改善し、制御された流量を可能にすることが容易になります。
ラテラルTシャツは、メインフローを破壊することなく、パイプライン内に分岐接続を作成するための信頼できる手段を提供します。それらは、支店ラインの圧力降下と摩擦損失を減らし、システム全体の効率に貢献します。
ラテラルティーは簡単に取り付けられます。これらは、あらゆる種類の配管システムとアプリケーションで使用されます。同様：石油化学、医薬品、食品、航空宇宙、建物の装飾、天然ガス、パルプ/紙、織物、廃棄物処理、海洋、公益事業/発電、産業機器産業など。
導入
| ラテラルティー | |
| アイテム | ステンレス鋼の横方向のティー |
| 標準 | ASME/ANSI、MSS、DIN、JIS、GB/T |
| 材料 | ステンレス鋼ASME / ASTM SA / A403 SA / A 774 WP-S、WP-W、WP-WX、304、304L、316、316L、304 / 304L、316 / 316L、DIN 1.4301、DIN1.4306、DIN 1.4401、DIN1.4404044040404040404040404040404040404040404040404040404040404040404040404040404040404040404044044444444440444レーター |
| 表面 | サンドブラスト |
| タイプ | 鋳造 |
| サイズ | 1 "-24" |
| 納期 | プリペイドを受け取ってから5〜30日以内 |
| パッキング | 木製の場合に詰め込まれています |
| 応用 | パルプと紙、水処理、下水処理、化学産業、バイオテクノロジー、医薬品、食品、鉱業、建設、輸送などで使用されます。 |
| 公称パイプサイズ | 外径 | 標準重量 | さらに強い | ||||||
| | od | E＆L | d | t | id | E＆L | d | t | id |
| 1 | 1.315 | 5.75 | 1.75 | 0.133 | 1.049 | 6.50 | 2.00 | 0.179 | 0.957 |
| 1¼ | 1.660 | 6.25 | 1.75 | 0.140 | 1.380 | 7.25 | 2.25 | 0.191 | 1.278 |
| 1½ | 1.900 | 7.00 | 2.00 | 0.145 | 1.610 | 8.50 | 2.50 | 0.200 | 1.500 |
| 2 | 2.375 | 8.00 | 2.50 | 0.154 | 2.067 | 9.00 | 2.50 | 0.128 | 1.939 |
| 2½ | 2.875 | 9.50 | 2.50 | 0.203 | 2.469 | 10.50 | 2.50 | 0.276 | 2.323 |
| 3 | 3.500 | 10.00 | 3.00 | 0.216 | 3.068 | 11.00 | 3.00 | 0.300 | 2.900 |
| 3½ | 4.000 | 11.50 | 3.00 | 0.226 | 3.548 | 12.00 | 3.00 | 0.318 | 3.364 |
| 4 | 4.500 | 12.00 | 3.00 | 0.237 | 4.026 | 13.50 | 3.00 | 0.337 | 3.826 |
| 5 | 5.562 | 13.50 | 3.50 | 0.258 | 5.047 | 15.00 | 3.50 | 0.375 | 4.813 |
| 6 | 6.625 | 14.50 | 3.50 | 0.280 | 6.065 | 17.50 | 4.00 | 0.432 | 5.761 |
| 8 | 8.625 | 17.50 | 4.50 | 0.322 | 7.981 | 20.50 | 5.00 | 0.500 | 7.625 |
| 10 | 10.750 | 20.50 | 5.00 | 0.365 | 10.020 | 24.00 | 5.50 | 0.500 | 9.750 |
| 12 | 12.750 | 24.50 | 5.50 | 0.375 | 12.000 | 27.50 | 6.00 | 0.500 | 11.750 |
| 14 | 14.000 | 27.00 | 6.00 | 0.375 | 13.250 | 31.00 | 6.50 | 0.500 | 13.000 |
| 16 | 16.000 | 30.00 | 6.50 | 0.375 | 15.250 | 34.50 | 7.50 | 0.500 | 15.000 |
| 18 | 18.000 | 32.00 | 7.00 | 0.375 | 17.250 | 37.50 | 8.00 | 0.500 | 17.000 |
| 20 | 20.000 | 35.00 | 8.00 | 0.375 | 19.250 | 40.50 | 8.50 | 0.500 | 19.000 |
| 24 | 24.000 | 40.50 | 9.00 | 0.375 | 23.250 | 47.50 | 10.00 | 0.500 | 23.000 |
2007年に設立され、2022年にZhijiang州のLongyou経済開発ゾーンに移動しました。130,000平方メートルの面積、30以上の生産ライン、300人の労働者、20人のR＆D人、30人の検査人、年間50,000トンの生産量をカバーしています。
ISO9001：2008品質管理システム、PED 97/23/EC EUプレッシャー機器指令認証、中国特別機器製造ライセンス（圧力チューブ）TS認定、ASME認定、ISO14000：2004環境管理システム、クリーナー生産（グリーンエンタープライズ）、および中国分類局（CCS）などのsigre船の登録局（グリーンエンタープライズ）に合格しました。 Shipping（LR）、Deutsche Veritas（GL）、Bureau Veritas Society（BV）、Det Norske Veritas（DNV）、および韓国の海運登録（KR）工場認証。
主な製品には、石油、化学産業、原子力産業、製錬、造船、医薬品、食品、水保全、電力、新しいエネルギー、機械装備、およびその他の畑で広く使用されているステンレス鋼のパイプ、パイプ継手、フランジ、バルブなどが含まれます。同社は、「生存の品質、開発の評判」の企業の教義を順守し、すべての顧客に耐久性のある状況を生み出すために心から奉仕しています。
