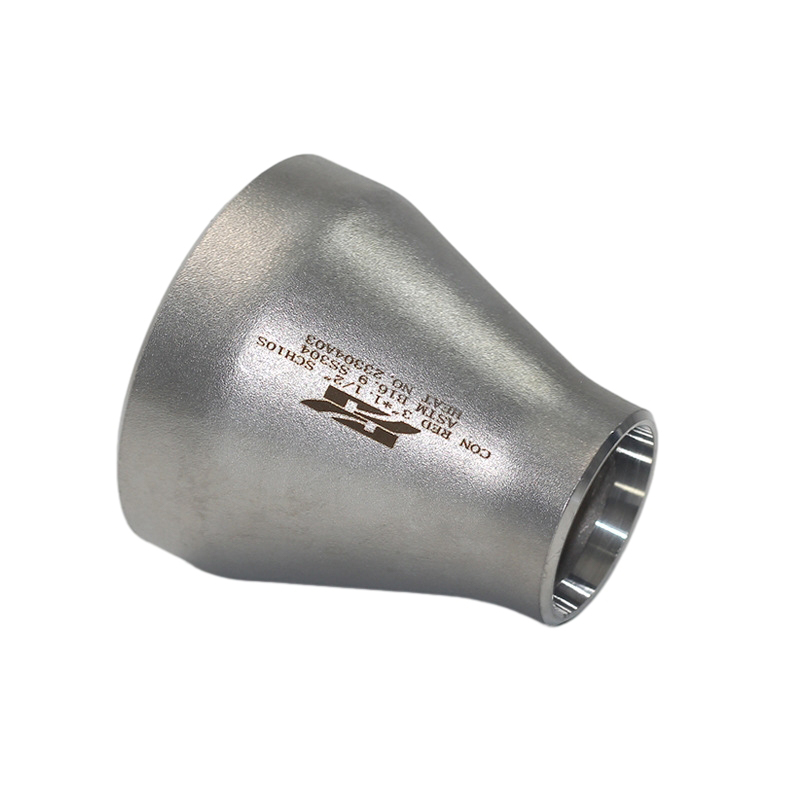

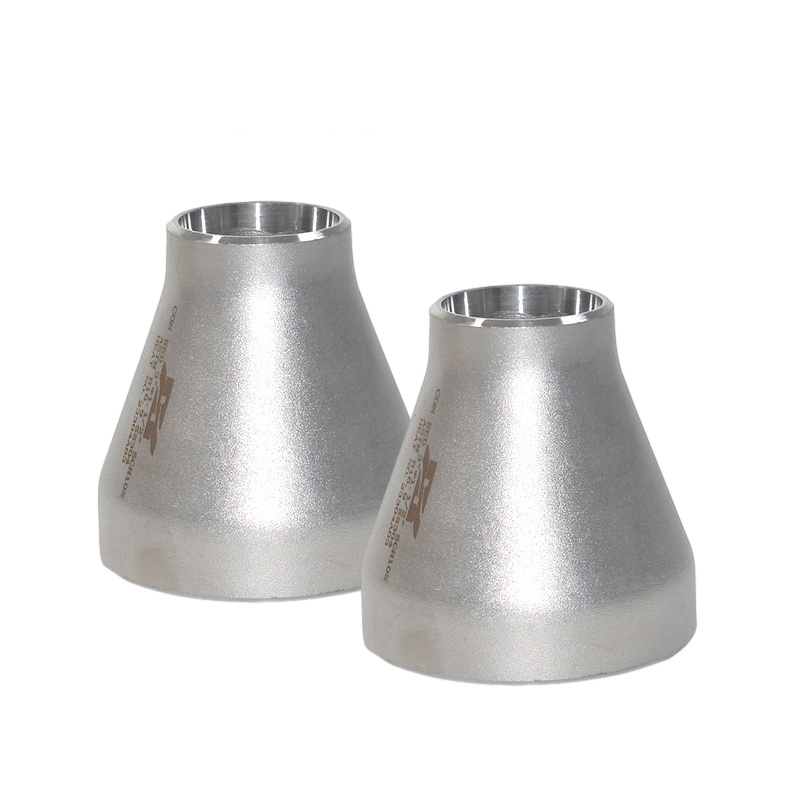

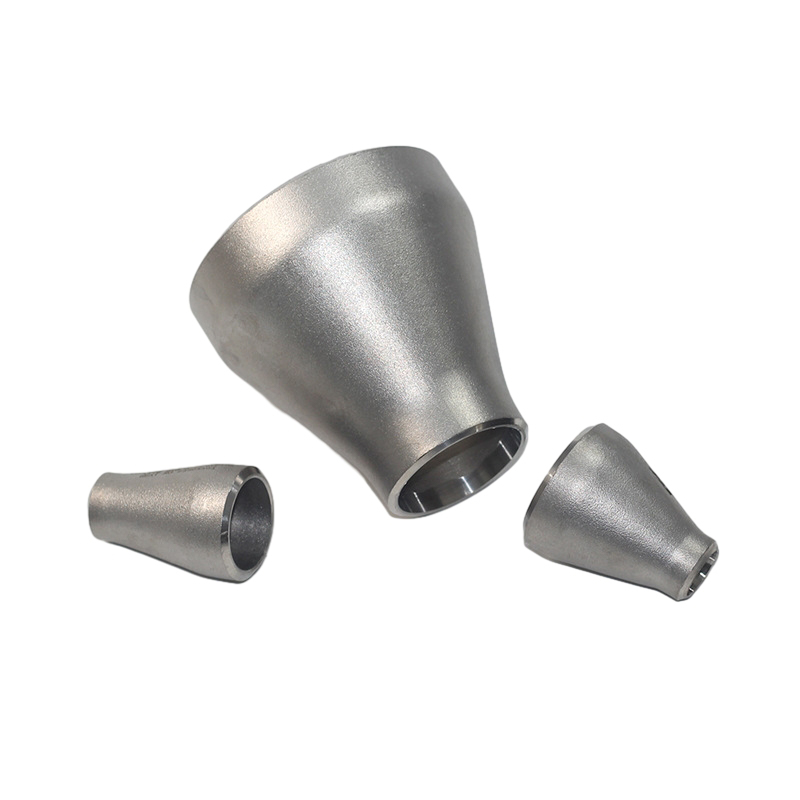

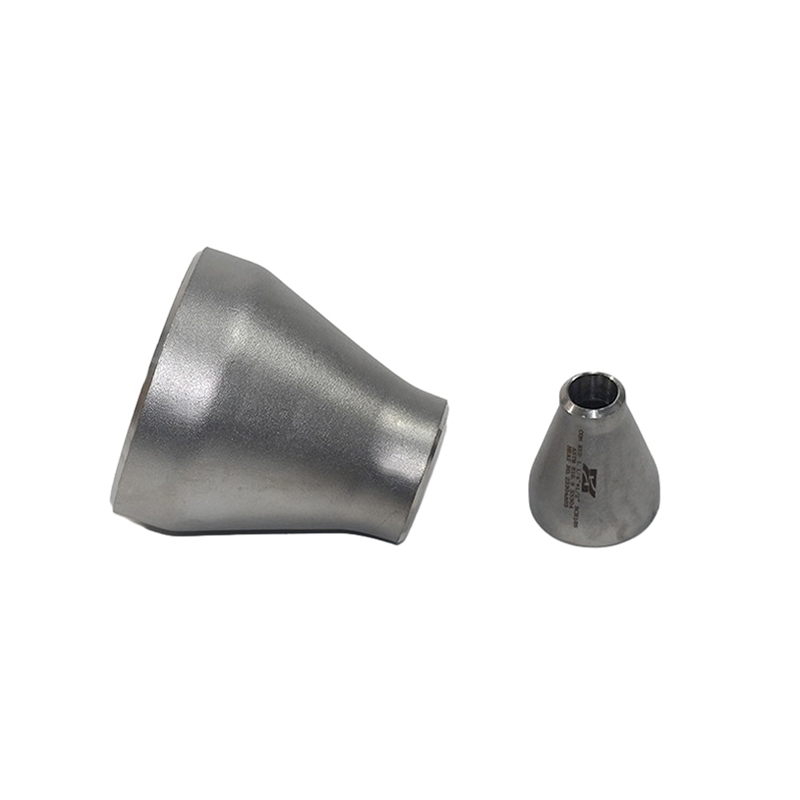

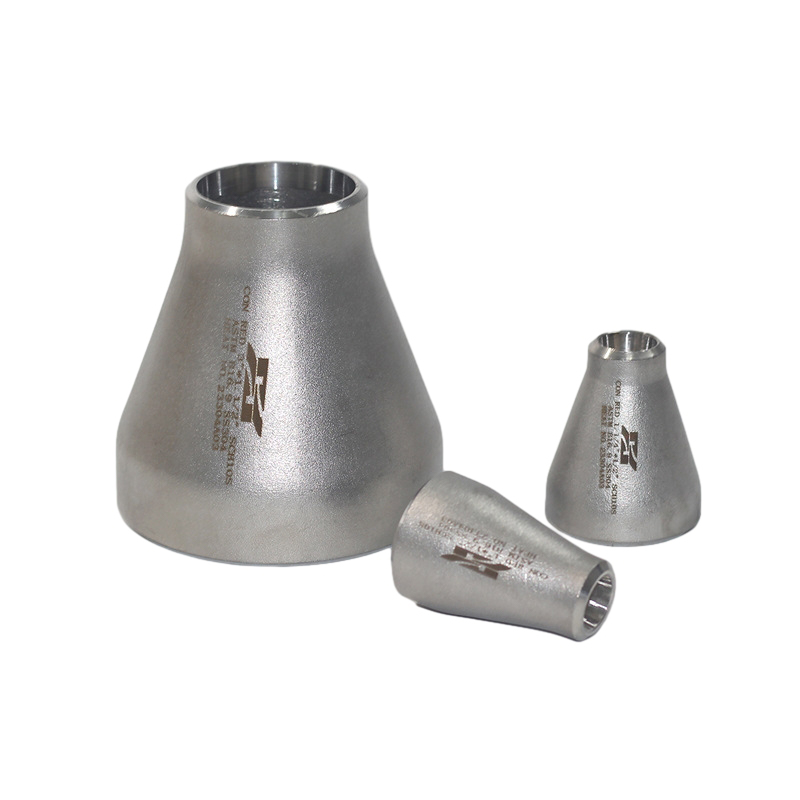

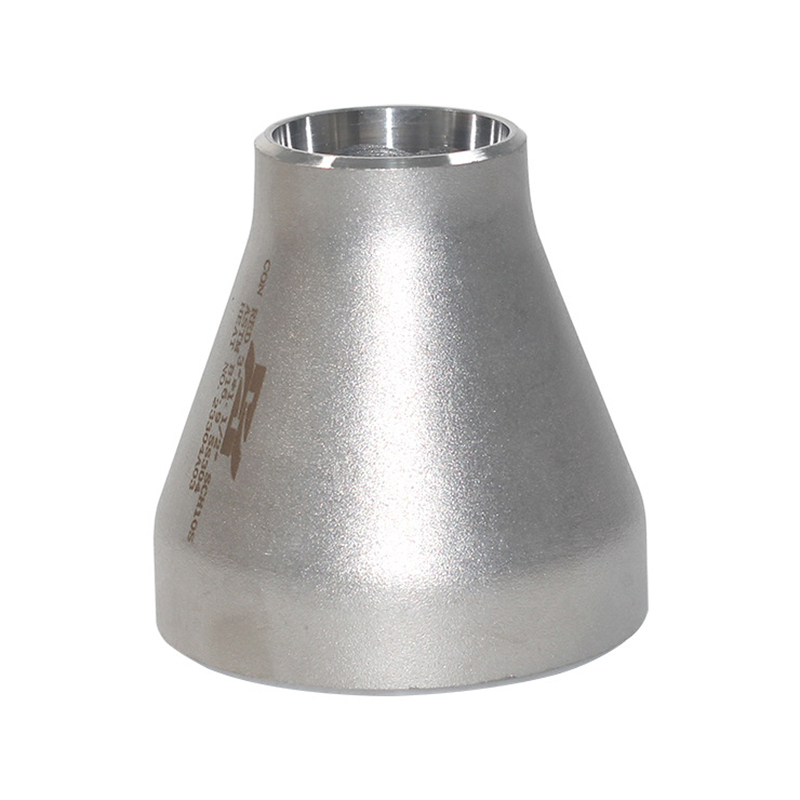

厚い壁溶接可能304ステンレス鋼チューブ同心円状の還元剤フィッティング

ステンレス鋼のチューブ同心還元剤は、異なる直径の2つのパイプで構成されるパイプフィッティングであり、2つのパイプの中心軸はまったく同じであるため、同心還元剤と呼ばれ、異なるサイズのパイプを接続するために使用されます。

ステンレス鋼の同心円状の還元剤は、大きな外径と滑らかな外面のパイプと、小さな内径のあるパイプで構成されています。 2つのパイプのポートは、溶接、ソケット、またはねじれた接続によって完全に整列され、一緒に固定されています。この構造により、同心還元剤は配管システムの液体をスムーズに伝達し、液体の抵抗と圧力を低下させることができます。

同心の還元剤は、304ステンレス鋼や316ステンレス鋼などのステンレス鋼で作られています。ステンレス鋼は耐食性と高温耐性を持っているため、さまざまな媒体の伝達と制御に適しています。適切なステンレス鋼材料を選択すると、配管システムの耐久性と信頼性が保証されます。

同心円状の還元パイプ継手は通常、防水性や強化された保護などのエンジニアリング分野で使用されます。利点は、安定した接続、良好なシーリング、および大きな流量に耐える能力です。また、建設中の水力発電工学の分野でもよく使用されます。たとえば、バスルームの排水システムでは、異なる直径の排水管を接続するために、同心円状の還元パイプ継手を使用して、ダウンパイプと排水管を接続する必要があります。

前：高強度鍛造304ステンレス鋼のチューブ同心円状のリデューサーフィッティング
次：No next article

導入

同心還元剤
アイテム	ステンレスチューブ同心還元剤
標準	ASME/ANSI B16.9、MSS SP-43、DIN 2605、JIS B2313
材料	304/304L、316/316Lなど
表面	砂の爆破、漬物、砂の転がりなど
タイプ	CNC仕上げプロセス
サイズ	3/4-18 "
納期	プリペイドを受け取ってから5〜30日以内
パッキング	合板のケースまたはパレット、または顧客の要件に応じて
応用	石油、化学、電力、ガス、冶金、造船、建設など。

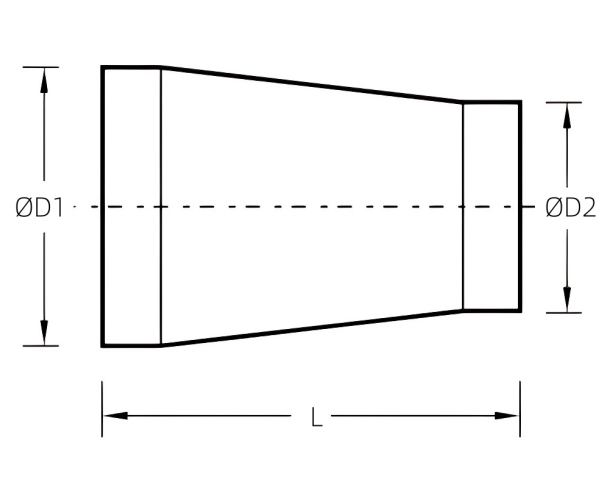

ユニット：mm

公称直径	外径	長さ		公称直径	外径	長さ
で	D1×D2	l		で	D1×D2	l
3/4×1/2	26.7×21.3	38.1		18×10	457.2×273.1	381.0
3/4×3/8	26.7×17.1	38.1		20×18	508.0×457.2	508.0
1×3/4	33.4×26.7	50.8		20×16	508.0×406.4
1×1/2	33.4×21.3	50.8		20×14	508.0×355.6
1 1/4×1	42.2×33.4	50.8		20×12	508.0×323.9
1 1/4×3/4	42.2×26.7			22×20	558.8×508.0	508.0
1 1/4×1/2	42.2×21.3			22×18	558.8×457.2
1 1/2×1 1/4	48.3×42.2	63.5		22×16	558.8×406.4
1 1/2×1	48.3×33.4			22×14	558.8×355.6
1 1/2×3/4	48.3×26.7			24×22	609.6×558.8	508.0
1 1/2×1/2	48.3×21.3			24×20	609.6×508.0
2×1 1/2	60.3×48.3	76.2		24×18	609.6×457.2
2×1 1/4	60.3×42.2			24×16	609.6×406.4
2×1	60.3×33.4			26×24	660.4×609.6	609.6
2×3/4	60.3×26.7			26×22	660.4×508.0
2 1/2×2	73.0×60.3	88.9		26×20	660.4×457.2
2 1/2×1 1/2	73.0×48.3			26×18	660.4×406.4
2 1/2×1 1/4	73.0×42.2			28×24	711.2×660.4	609.6
2 1/2×1	73.0×33.4			28×22	711.2×609.6
3×2 1/2	88.9×73.0	88.9		28×20	711.2×508.8
3×2	88.9×60.3			28×18	711.2×457.2
3×1 1/2	88.9×48.3			30×28	762.0×711.2	609.6
3×1 1/2	88.9×48.3			30×26	762.0×660.4
3×1 1/4	88.9×42.2			30×24	762.0×609.6
3 1/3×3	101.6×88.9	101.6		30×20	762.0×508.0
3 1/2×2 1/2	101.6×73.0			32×30	812.8×762.0	609.6
3 1/2×2	101.6×60.3			32×28	812.8×711.2
3 1/2×1 1/2	101.6×48.3			32×26	812.8×660.4
3 1/2×1 1/4	101.6×42.2			32×24	812.8×609.6
4×3 1/2	114.3×101.6	101.6		34×32	863.6×812.8	609.6
4×3	114.3×88.9			34×30	863.6×762.0
4×2 1/2	114.3×73.0			34×26	863.6×660.4
4×2	114.3×60.3			34×24	863.6×609.6
4×1 1/2	114.3×48.3			36×34	914.4×863.6	609.6
5×4	141.3×114.3	127.0		36×32	914.4×812.8
5×3 1/2	141.3×101.6			36×30	914.4×762.0
5×3	141.3×88.9			36×26	914.4×660.4
5×2 1/2	141.3×73.0			36×24	914.4×609.6
5×2	141.3×60.3			38×36	965.2×914.4	609.6
6×5	168.3×141.3	139.7		38×34	965.2×863.6
6×4	168.3×114.3			38×32	965.2×812.8
6×3 1/2	168.3×101.6			38×30	965.2×762.0
6×3	168.3×88.9			38×28	965.2×711.2
6×2 1/2	168.3×73.0			38×26	965.2×660.4
8×6	219.1×168.3	152.4		40×38	1016.0×965.2	609.6
8×5	219.1×141.3			40×36	1016.0×914.4
8×4	219.1×114.3			40×34	1016.0×863.8
8×3 1/2	219.1×101.6			40×32	1016.0×812.8
10×8	273.1×219.1	177.8		40×30	1016.0×762.0
10×6	273.1×168.3			42×40	1066.8×1016.0	609.6
10×5	273.1×141.3			42×38	1066.8×965.2
10×4	273.1×114.3			42×36	1066.8×914.4
12×10	323.9×273.1	203.2		42×34	1066.8×863.6
12×8	323.9×219.1			42×32	1066.8×812.8
12×6	323.9×168.3			42×30	1066.8×762.0
12×5	323.9×141.3			44×42	1117.6×1066.8	609.6
14×12	355.6×323.9	330.2		44×40	1117.6×1016.0
14×10	355.6×273.1			44×38	1117.6×965.2
14×8	355.6×219.1			44×36	1117.6×914.4
14×6	355.6×168.3			46×44	1168.4×1117.6	711.2
16×14	406.4×355.6	355.6		46×42	1168.4×1064.8
16×12	406.4×323.9			46×40	1168.4×1016.0
16×10	406.4×273.1		46×36	1168.4×965.2
16×8	406.4×219.1		48×46	1219.2×1168.4	711.2
18×16	457.2×406.4	381.0	48×44	1219.2×1117.6
18×14	457.2×355.6		48×42	1219.2×1066.8
18×12	457.2×323.9		48×40	1219.2×1016.0
