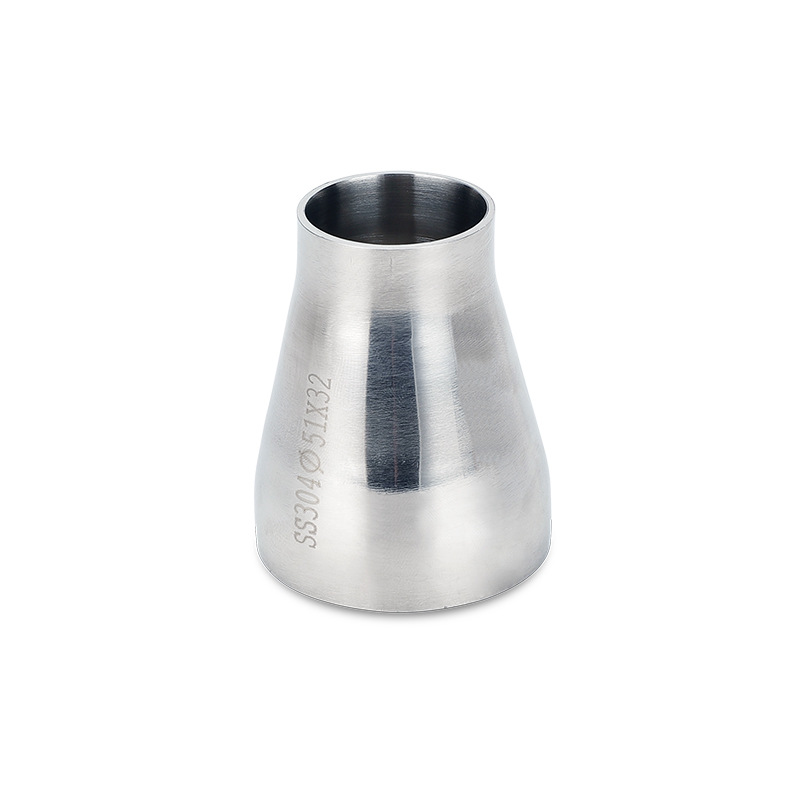

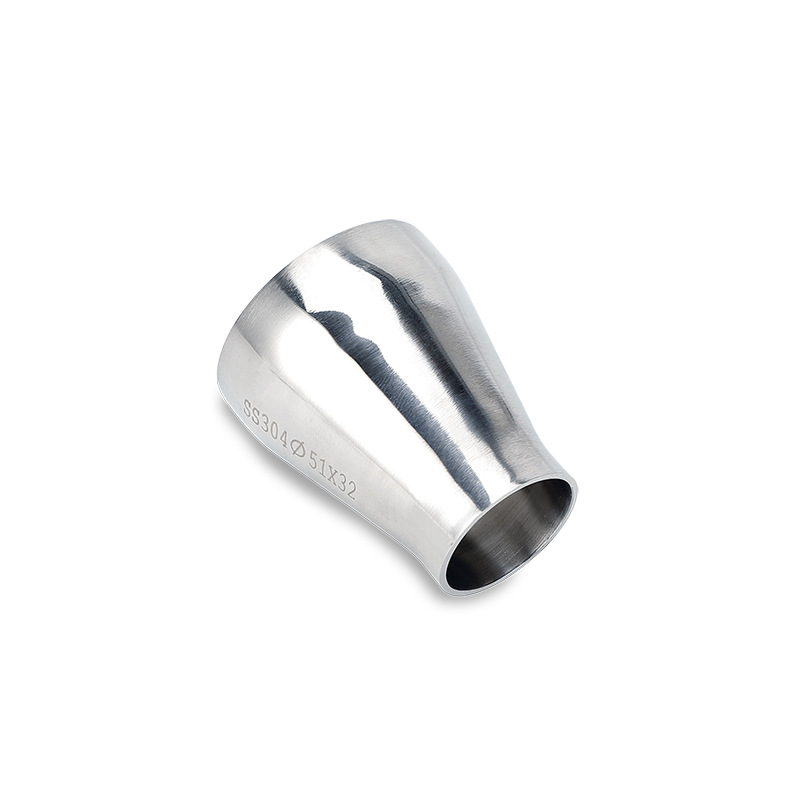

高強度鍛造304ステンレス鋼のチューブ同心円状のリデューサーフィッティング

ステンレス鋼のチューブ同心円状の還元剤は、パイプの直径の変化点で使用されるパイプフィッティングです。一般的に使用される形成プロセスは、プレスの減少、拡大するプレス、または減少および拡大するプレスを減らしています。還元剤の特定の仕様では、スタンピングも使用できます。

レデューサーのステンレス鋼製の還元プロセスは、還元剤の大きな端と同じ直径のチューブブランクを形成ダイに入れ、チューブの軸方向に沿って押して、ダイキャビティに沿って金属を移動して収縮させます。還元剤の直径の変化のサイズに応じて、それは1回限りのプレス形成または複数のプレス形成に分割されます。

拡張形成は、還元剤の大きな端よりも直径が小さいチューブブランクを使用し、内側のパンチダイを使用してチューブブランクの内径を拡張することです。拡大するプロセスは、主に、直径が大きく変化しているレデューサーが直径を減らすことで形成するのが容易ではないという状況を解決します。材料と製品の形成のニーズに応じて、拡大と還元方法が組み合わされている場合があります。

変形を減らしたり拡大したりする過程で、異なる材料と直径の変化条件に応じて、冷却、冷却、または熱い圧迫が決定されます。通常の状況では、コールドプレスは可能な限り使用されますが、ホットプレスは、複数の直径の変化、厚さの壁の厚さの状況、または合金鋼材料によって引き起こされる深刻な作業硬化の状況に適しています。

ステンレス鋼チューブ同心還元剤アプリケーション：

1.パイプライン内の流体の流量が増加または減少など、流量要件があまり変化しない場合、還元剤が必要です。

2。ポンプの入口では、キャビテーションを防ぐために還元剤が必要です。

3.フローメーターや調整バルブなどの機器とのジョイントでは、機器のジョイントを一致させるために還元剤も必要です。

前：No previous article
次：厚い壁溶接可能304ステンレス鋼チューブ同心円状の還元剤フィッティング

導入

同心還元剤
アイテム	ステンレスチューブ同心還元剤
標準	ASME B16.9、ASTM A234、ASTM A420、ANSI B16.9、B16。
材料	SS304、SS316Lなど
表面	サンドブラスト、砂ローリング、酸洗浄
タイプ	偽造
サイズ	Ø38-159mm
納期	プリペイドを受け取ってから5〜30日以内
パッキング	カートン、パレット、ケース
応用	乳製品、食べ物、ビール、飲料、薬局、化粧品など

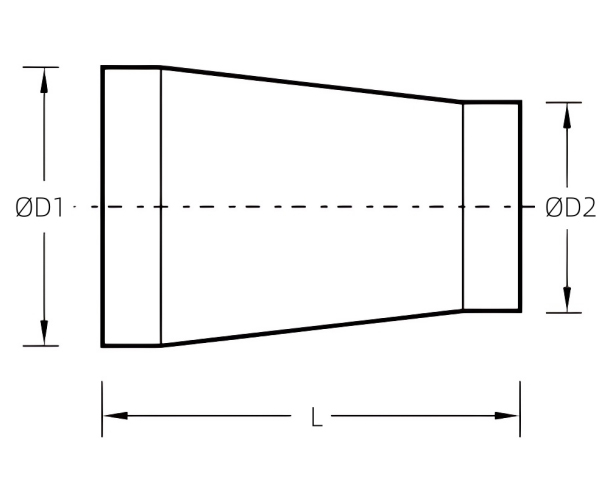

サイズ	D1	D2	l	KG
Ø38*19	38	19	50	0.05
Ø38*25	38	25	50	0.05
Ø38*32	38	32	50	0.06
Ø45*19	45	19	52	0.07
Ø45*25	45	25	52	0.08
Ø45*32	45	32	55	0.08
Ø45*38	45	38	58	0.08
Ø51*19	51	19	60	0.09
Ø51*25	51	25	63	0.09
Ø51*32	51	32	62	0.09
Ø51*32	51	32	59	0.09
Ø51*45	51	45	58	0.11
Ø57*19	57	19	68	0.16
Ø57*32	57	32	68	0.09
Ø57*38	57	38	62	0.10
Ø57*45	57	45	57	0.12
Ø57*541	57	51	59	0.11
Ø63*38	63	38	69	0.16
Ø63*51	63	51	69	0.16
Ø76*32	76	32	69	0.20
Ø76*51	76	51	69	0.20
Ø89*51	89	51	84	0.35
Ø89*57	89	57	82	0.28
Ø89*63	89	63	77	0.26
Ø89*76	89	76	75	0.29
Ø102*51	102	51	90	0.41
Ø102*63	102	63	90	0.35
Ø102*76	102	76	90	0.37
Ø102*76	102	76	90	0.37
Ø102*89	102	89	89	0.36
Ø108*45	108	45	87	0.43
Ø108*51	108	51	87	0.40
Ø108*57	108	57	87	0.39
Ø108*63	108	63	87	0.36
Ø108*76	108	76	86	0.39
Ø108*89	108	89	93	0.38
Ø133*108	133	108	106	-
Ø159*89	159	89	123	-
Ø159*76	159	76	125	-
