NPTスレッドパイプフィッティングを備えた低圧ステンレス鋼ユニオン

アイテム

ステンレス鋼連合

標準

3a、din、sms、idf、bpe、bs、iso

材料

ステンレス鋼

表面

CNC機械加工

タイプ

投資キャスティングファウンドリ - ワックスが失われたテクノロジー

サイズ

1/8 "-3"

納期

プリペイドを受け取ってから5〜30日以内

パッキング

シュリンクラッパー - カートン - ピロウッドケース

応用

食品、飲料、化学物質、薬局、バイオテクノロジー、化粧品、およびステンレス鋼配管システムの分野におけるその他の産業

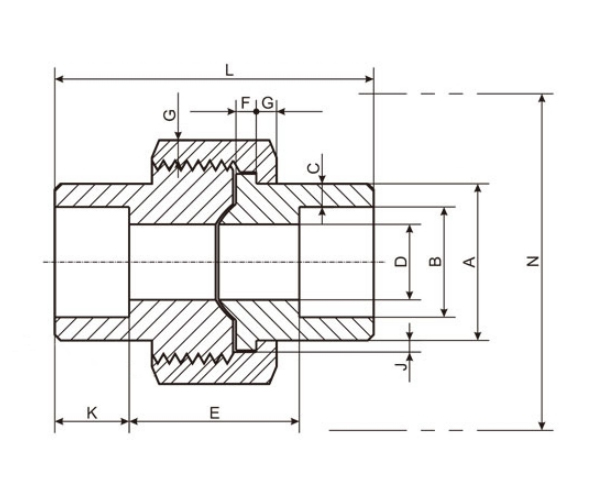

nP

サイズ

a

b

c

D（最大）

D（Min）

k

e

f

g

j（min）

l

N

1/8」

6

14.7

9.88

2.41

8.43

6.34

9.5

22.4

3.18

3.18

1.24

41.4

50.8

1/4」

8

19

12.96

3.02

11.13

9.45

9.5

22.4

3.18

3.18

1.24

41.4

50.8

3/8」

10

22.9

16.5

3.2

14.27

13.51

9.5

27

3.43

3.43

1.37

46

55.9

1/2」

15

27.7

20.24

3.73

17.86

17.07

9.5

30

3.68

3.68

1.5

49

58.4

3/4」

20

33.5

25.68

3.91

23.01

21.39

12.5

31.9

4.06

4.06

1.68

56.9

66

1 "

25

41.4

32.3

4.55

28.98

27.74

12.5

37

4.57

4.45

1.85

62

78.7

1 1/4」

32

50.5

40.8

4.85

37.69

35.36

12.5

46.1

5.33

5.21

2.13

71.1

94

1 1/2」

40

57.2

47.04

5.08

43.54

41.2

12.5

51.5

5.84

5.59

2.31

76.5

111.8

2 "

50

70.1

59.02

5.54

55.58

52.12

16

54.1

6.60

6.35

2.69

86.1

132.1

2 1/2」

65

85.3

71.28

7.01

66.27

64.31

16

70.4

7.49

7.11

3.07

102.4

149.9

3 "

80

102.4

887.16

7.62

88.25

77.27

16

77

8.26

8.00

3.53

109

175.3
