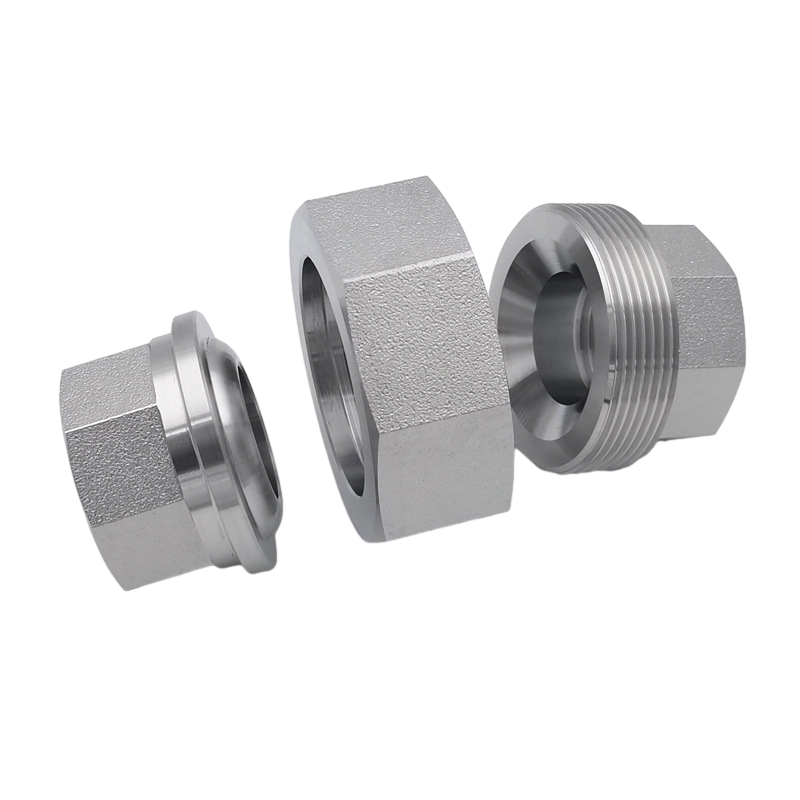

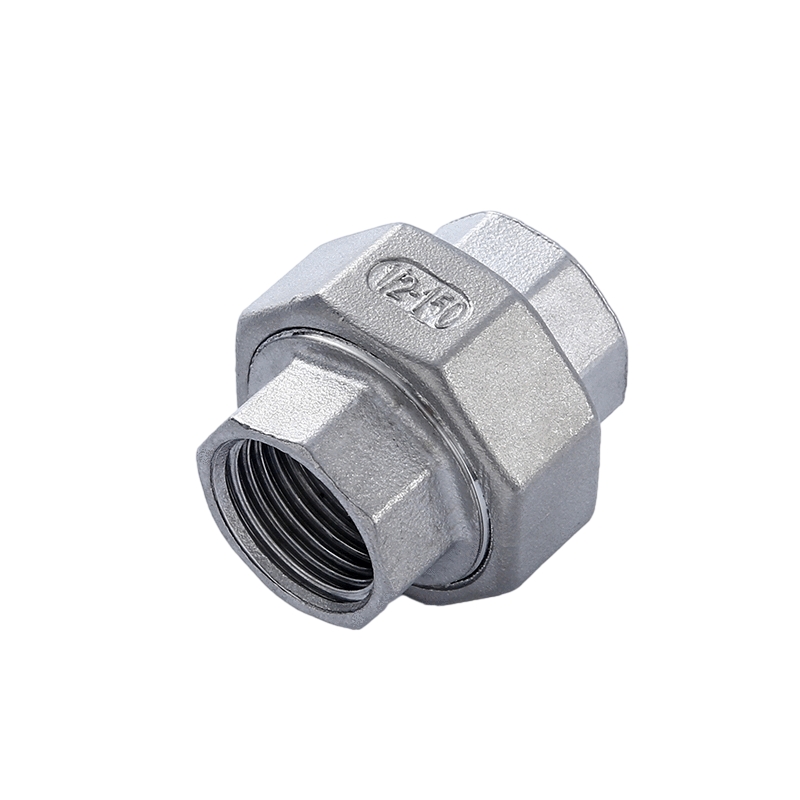

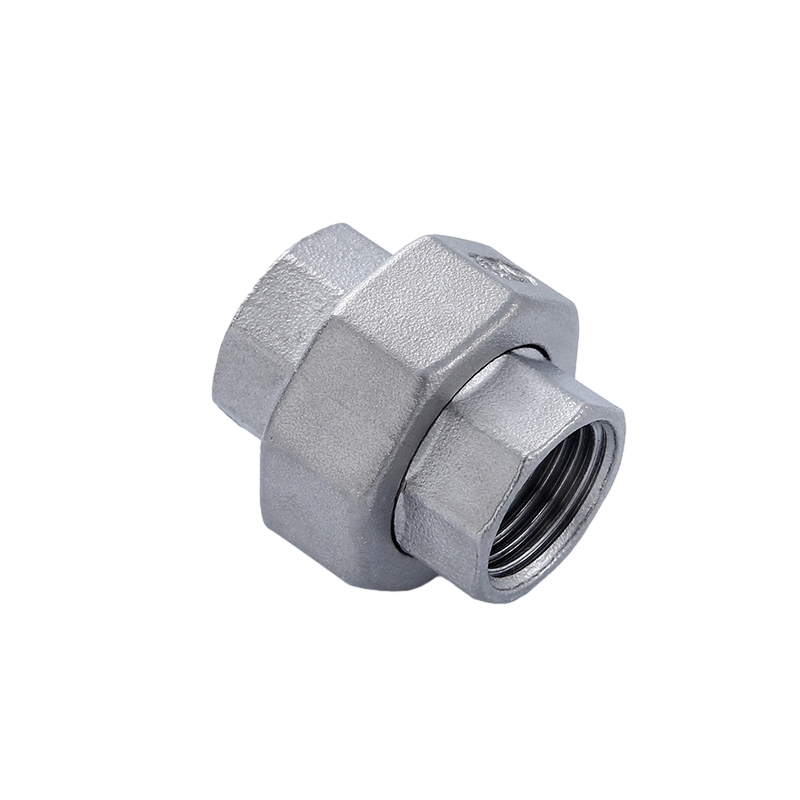

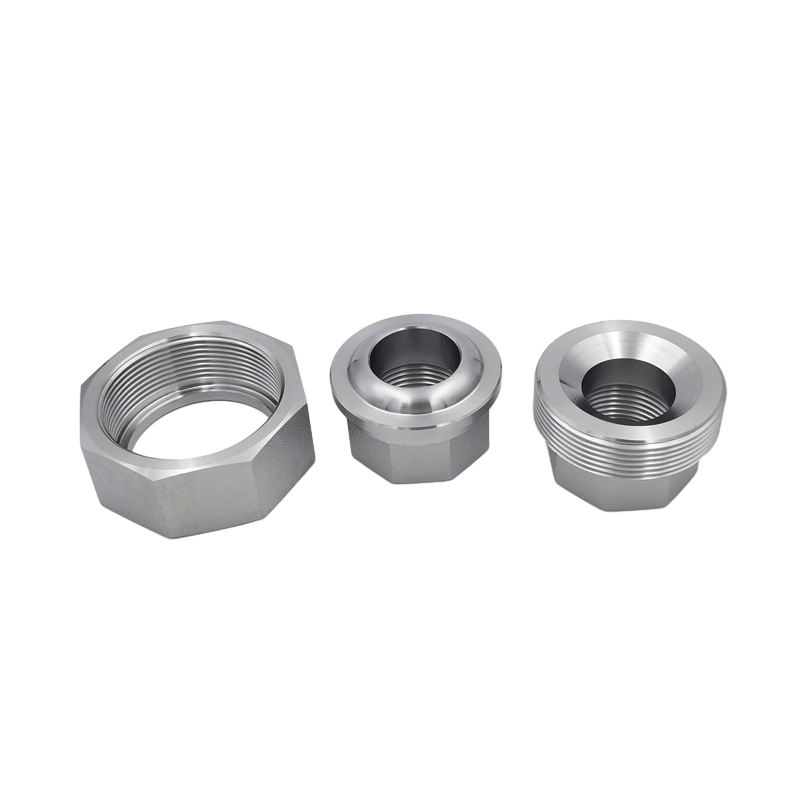

150＃304ステンレス鋼鋳造組合1/8 "-3"ねじ付きユニオンパイプフィッティング

アイテム

ステンレス鋼連合

標準

ASTM、DIN、JIS、ISO、GB標準

材料

ステンレス鋼304/316L

表面

サンドブラスト

タイプ

キャスト

サイズ

1/8 "-3"

納期

プリペイドを受け取ってから5〜30日以内

パッキング

木製のケース

応用

給水、石油、環境保護、化学産業、食品、電気、建設、下水、

nP

a

c

D（最大）

D（Min）

f

g

h

（thrds/in）

j（min）

l

N

1/8」

14.7

2.41

8.43

6.34

3.18

3.18

16

1.24

41.4

50.8

1/4」

19

3.02

11.13

9.45

3.18

3.18

16

1.24

41.4

50.8

3/8」

22.9

3.2

14.27

13.51

3.43

3.43

14

1.37

46

55.9

1/2」

27.7

3.73

17.86

17.07

3.68

3.68

14

1.5

49

58.4

3/4」

33.5

3.91

23.01

21.39

4.06

4.06

11

1.68

56.9

66

1 "

41.4

4.55

28.98

27.74

4.57

4.45

11

1.85

62

78.7

1 1/4」

50.5

4.85

37.69

35.36

5.33

5.21

10

2.13

71.1

94

1 1/2」

57.2

5.08

43.54

41.2

5.84

5.59

10

2.31

76.5

111.8

2 "

70.1

5.54

55.58

52.12

6.60

6.35

10

2.69

86.1

132.1

2 1/2」

85.3

7.01

66.27

64.31

7.49

7.11

8

3.07

102.4

149.9

3 "

102.4

7.62

88.25

77.27

8.26

8.00

8

3.53

109

175.3
