圧力容器用の高圧ステンレス鋼パイプキャップ（エンドキャップ）

パイプの端のパイプ端を溶接するために使用されるパイプフィッティングは、パイプを覆うためにステンレス鋼パイプキャップ（端キャップ）と呼ばれます。通常、腐食耐性で高温耐性のステンレス鋼材料で作られています。

ステンレス鋼パイプキャップの分類：

1.ステンレス鋼パイプラウンドキャップ：丸いキャップは、最も一般的なタイプのキャップであり、工業生産で広く使用されています。通常、その底は容器の上部に溶接されます。一般的なフィールドには、液化ガス、貯蔵タンク、地下貯蔵などが含まれます。

2。ステンレス鋼管楕円形のキャップ：楕円形のキャップは、食品、薬、製薬産業など、衛生要件が高いその他の機会に広く使用されています。その構造は、丸いキャップの構造に似ていますが、半径が大きいです。

3.ステンレス鋼パイプソケットキャップ：ソケットキャップは、円筒形の部分と底部に準球状部分で構成されています。ソケットキャップは、高圧および高温条件下でのアプリケーションに適しています。

ステンレス鋼パイプキャップの使用（エンドキャップ）：

1.容器の良好な気密性：ステンレス鋼パイプキャップ（エンドキャップ）溶接技術を採用します。これにより、容器内のガスまたは液体の漏れを効果的に防ぎ、容器内の材料の気密性を確保できます。

2。特定の内部圧力に耐えることができます。頭は高品質の厚壁ステンレス鋼で鋳造され、溶接によって容器に接続されており、多くの圧力に耐えることができます。容器が正常に動作している場合、内部圧力は頭に作用します。ステンレス鋼パイプキャップ（エンドキャップ）は、容器の安定した安全な動作を確保するために、高い内圧に耐えることができる必要があります。

3.特定の外部圧力に耐えることができます。通常、コンテナは独立したユニットではなく、他のユニットと組み合わせて作業する必要があります。現時点では、特定の内部圧力を帯びることに加えて、一部の容器は、システム全体の安全性を確保するために外部圧力に耐えることもできる必要があります。

4.外観を美化する：ステンレス鋼パイプキャップ（エンドキャップ）の外観は、貯蔵タンクの外観を美化し、景観の要件を満たすために必要に応じて設計できます。

まとめ：

ステンレス鋼パイプキャップは、給水パイプライン、ガスパイプライン、化学パイプラインなどのさまざまなパイプラインシステムで広く使用されています。これらを使用して、パイプラインポートを密閉して、メンテナンスや洗浄中に異物がパイプラインに入るのを防ぐことができます。さらに、パイプラインシステムの完全性と安全性を確保するために、ガスまたは流体圧力試験にステンレス鋼パイプキャップを使用できます。

前：ステンレスチューブエンドキャップの製造における一般的な問題の分析
次：No next article

導入

パイプキャップ
アイテム	ステンレス鋼パイプキャップ
標準	ASTM、ASME、DIN、GOST、JISなど。
材料	炭素鋼、合金鋼、ステンレス鋼など
表面	サンドブラスト
タイプ	コールドフォーミング
サイズ	NP 1/2-24”
納期	プリペイドを受け取ってから5〜30日以内
パッキング	木製のケース、木製パレットなど
応用	給水パイプライン、ガスパイプライン、化学産業パイプラインなど。

304/306ステンレス鋼バットウェルドキャップ

ユニット：インチ

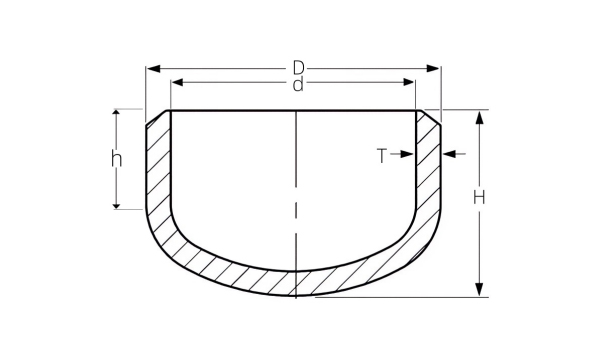

キャップ				スケジュール10（S/10）			40秒（S/40またはStd）スケジュール			80年代（S/80SまたはXh）スケジュール
np	D	H	h	d	t	約重量	d	t	約重量	d	T	約重量
1/2	0.840	1.00	0.740	0.674	0.083	0.090	0.622	0.109	0.100	0.546	0.147	0.110
3/4	1.050	1.00	0.680	0.884	0.083	0.120	0.824	0.113	0.130	0.742	0.154	0.140
1	1.315	1.50	1.100	1.097	0.109	0.190	1.049	0.133	0.280	0.957	0.179	0.290
1 1/4	1.660	1.50	1.020	1.442	0.109	0.280	1.380	0.140	0.380	1.278	0.191	0.390
1 1/2	1.900	1.50	0.950	1.682	0.109	0.310	1.610	0.145	0.500	1.500	0.200	0.540
2	2.375	1.50	0.930	2.157	0.109	0.380	2.067	0.154	0.600	1.939	0.218	0.750
2 1/2	2.875	1.50	0.680	2.635	0.120	0.560	2.469	0.203	1.000	2.323	0.276	1.120
3	3.500	2.00	1.020	3.260	0.120	0.880	3.068	0.216	1.560	2.900	0.300	1.870
3 1/2	4.000	2.5	1.400	3.760	0.120	1.250	3.548	0.226	2.250	3.364	0.318	2.500
4	4.500	2.5	1.260	4.260	0.120	1.440	4.026	0.237	2.690	3.826	0.337	3.540
5	5.563	3.00	1.480	5.295	0.134	2.250	5.047	0.258	4.060	4.813	0.375	5.630
6	6.625	3.50	1.700	6.357	0.134	3.000	6.065	0.280	7.120	5.761	0.432	10.000
8	8.625	4.00	1.680	8.329	0.148	5.500	7.981	0.322	12.500	7.625	0.500	16.380
10	10.750	5.00	2.130	10.420	0.165	10.800	10.020	0.365	20.300	9.750	0.500	27.300
12	12.750	6.00	2.630	12.390	0.180	14.400	12.00	0.375	28.800	11.750	0.500	36.600
14	14.000	6.50	2.810	13.624	0.188	18.000	13.250	0.375	35.700	13.000	0.500	48.000
16	16.000	7.00	2.810	15.624	0.188	32.000	15.250	0.375	48.500	15.000	0.500	65.000
18	18.000	8.00	3.310	17.624	0.188	39.600	17.250	0.375	59.400	17.000	0.500	79.200
20	20.000	9.00	3.810	19.564	0.218	60.000	19.250	0.375	75.000	19.000	0.500	88.000
24	24.000	10.50	4.310	23.500	0.250	76.000	23.250	0.375	98.000	23.000	0.500	135.000
