ステンレス鋼90°短い半径チューブベンドは、パイプの流れ方向または角度を変えるために使用されるパイプコネクタです。ステンレス鋼90°短い半径ベンドは、90°の曲線角でコンパクトな曲線形状を示します。長期の曲がったパイプと比較して、曲げ半径は小さく、パイプの曲がりがよりコンパクトになります。この曲げフィッティングのベンド半径は短く、通常はパイプの直径の1倍です。長期的な曲がり角と比較して、短段階の曲がり角はよりコンパクトな曲率を持ち、より少ないスペースを占有します。
ステンレス鋼90°半径チューブベンドは、化学産業、石油、食品加工、医薬品、水処理、その他の分野など、さまざまなパイプラインシステムで広く使用されています。パイピングがコンパクトなレイアウトとインストール要件に適合することを可能にします。ショートラジウスチューブベンドは、狭いレイアウトを備えたパイプシステムに適しています。より良い腐食抵抗のために、曲げフィッティングはステンレス鋼で作られています。
導入
| 90°短い半径チューブベンド | |
| アイテム | ステンレス鋼90°短い半径チューブベンド |
| 標準 | ASME B16.9、ASME B16.11、ASME B16.5; |
| マテリアルグレード | ステンレス鋼304または316L |
| 表面 | 明るい洗練 |
| タイプ | ストレートシーム溶接 |
| サイズ | Ø14.0-325mm |
| 納期 | プリペイドを受け取ってから5〜30日以内 |
| パッキング | 通常の輸出梱包 |
| 応用 | パイプ接続石油化学電力ガスなど |

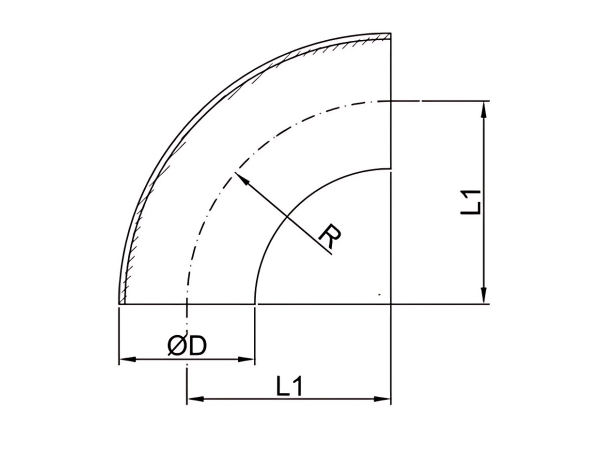

ユニット：mm
| Ød | wt.ea | L1 |
| 14.0 | 1.5 | - |
| 16.0 | 1.5 | - |
| 19.05 | 1.5 | 28.5 |
| 19.05 | 2.0 | 28.5 |
| 20.0 | 1.5 | - |
| 25.4 | 1.5 | 33.5 |
| 25.4 | 2.0 | 33.5 |
| 31.8 | 1.5 | 38.0 |
| 31.8 | 2.0 | 38.0 |
| 38.1 | 1.5 | 48.5 |
| 38.1 | 2.0 | 48.5 |
| 45.0 | 1.5 | 57.5 |
| 45.0 | 2.0 | 57.5 |
| 48.0 | 1.5 | - |
| 48.0 | 2.0 | - |
| 50.8 | 1.5 | 60.5 |
| 50.8 | 2.0 | 60.5 |
| 57.0 | 1.5 | 68.0 |
| 57.0 | 2.0 | 68.0 |
| 60.0 | 2.0 | - |
| 63.5 | 2.0 | 83.5 |
| 76.2 | 2.0 | 88.5 |
| 88.9 | 2.0 | 103.5 |
| 101.6 | 2.0 | 127.5 |
| 108 | 2.0 | 132.0 |
| 108 | 3.0 | 132.0 |
| 114 | 2.0 | - |
| 144 | 3.0 | - |
| 133 | 2.0 | 182.0 |
| 133 | 3.0 | 182.0 |
| 140 | 2.0 | - |
| 154 | 2.0 | - |
| 154 | 3.0 | - |
| 159 | 2.0 | 210 |
| 159 | 3.0 | 210 |
| 168 | 2.0 | - |
| 219 | 3.0 | - |
| 219 | 4.0 | - |
| 273 | 3.0 | - |
| 273 | 4.0 | - |
| 325 | 3.0 | - |
| 325 | 4.0 | - |
2007年に設立され、2022年にZhijiang州のLongyou経済開発ゾーンに移動しました。130,000平方メートルの面積、30以上の生産ライン、300人の労働者、20人のR＆D人、30人の検査人、年間50,000トンの生産量をカバーしています。
ISO9001：2008品質管理システム、PED 97/23/EC EUプレッシャー機器指令認証、中国特別機器製造ライセンス（圧力チューブ）TS認定、ASME認定、ISO14000：2004環境管理システム、クリーナー生産（グリーンエンタープライズ）、および中国分類局（CCS）などのsigre船の登録局（グリーンエンタープライズ）に合格しました。 Shipping（LR）、Deutsche Veritas（GL）、Bureau Veritas Society（BV）、Det Norske Veritas（DNV）、および韓国の海運登録（KR）工場認証。
主な製品には、石油、化学産業、原子力産業、製錬、造船、医薬品、食品、水保全、電力、新しいエネルギー、機械装備、およびその他の畑で広く使用されているステンレス鋼のパイプ、パイプ継手、フランジ、バルブなどが含まれます。同社は、「生存の品質、開発の評判」の企業の教義を順守し、すべての顧客に耐久性のある状況を生み出すために心から奉仕しています。
