ステンレス鋼90度の短い半径の曲がり角は、配管システムの方向または流れを変えるのに役立ちます。ほとんどの曲がりはパイプの端を変えないため、溶接プロセス、フランジ、またはその他の結合方法を使用して、配管システムで方向の変化を簡単に実現できます。短い半径の曲がりは、スペースが制限されている場合に最適なオプションです。
短い半径の曲がりはパイプラインの直径と同じであり、滑らかなボアは圧力評価と一致しています。 22.5〜90度の間の任意の角度にカットすることができ、簡単に溶接することもできます。
溶接された短い半径ベンドパイプ継手はステンレス鋼で作られており、良好な衝撃耐性、耐食性、酸抵抗があります。
アプリケーションの範囲：化学産業、建設、給水と排水、石油、光と重工業、冷蔵、配管、防火、電力、航空宇宙、造船、およびその他の基本プロジェクトで広く使用されています。
導入
| 90°短い半径チューブベンド | |
| アイテム | ステンレス鋼90°短い半径チューブベンド |
| 標準 | ANSI、ISO、JIS、DIN、BS、GB、SH、HG、QOSTなど |
| マテリアルグレード | SS304、SS304L、SS316、SS316L |
| 表面 | ブラシ |
| タイプ | アルゴンアーク溶接 |
| サイズ | DN16-900 |
| 納期 | プリペイドを受け取ってから5〜30日以内 |
| パッキング | SeaWorthyパッケージ |
| 応用 | 乳製品、食品、飲料、および医薬品 - タンク、プロセスライン、機器、ろ過、熱交換器、CIPシステム、キーステーション、マニホールド、塩水ライン、チラー、ホッパー、手すり、バラストレード、電気導管、排水パイプなど。 |

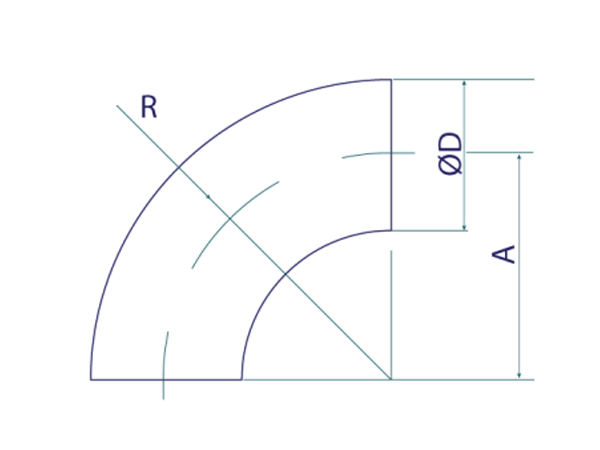

半径1.5 d
ユニット：mm
| dn | Ød | wt.ea | a |
| 16 | 20 | 1 | 25 |
| 20 | 25 | 1.5 | 27.5 |
| 25 | 30 | 1.5 | 33.5 |
| 32 | 38 | 1.5 | 45 |
| 40 | 44.5 | 1.5 | 51 |
| 50 | 57 | 1.5 | 72 |
| 65 | 76 | 2 | 95 |
| 80 | 89 | 2 | 114.5 |
| 100 | 108 | 2.5 | 142.5 |
| 125 | 133 | 2.5 | 181 |
| 150 | 159 | 2.5 | 216 |
| 175 | 194 | 3 | 270 |
| 200 | 219 | 3 | 305 |
| 250 | 267 | 3 | 378 |
| 300 | 324 | 4 | 457 |
| 350 | 368 | 4 | 533.5 |
| 400 | 419 | 4 | 609.5 |
| 450 | 457 | 4.5 | 686 |
| 500 | 508 | 5 | 762 |
| 600 | 610 | 5 | 914 |
| 700 | 711 | 6 | 1067 |
| 800 | 813 | 6 | 1219 |
| 900 | 914 | 8 | 1372 |
短い半径1.0 d
ユニット：mm
| dn | Ød | wt.ea | A |
| 25 | 30 | 1.5 | 30 |
| 32 | 38 | 1.5 | 32.5 |
| 40 | 44.5 | 1.5 | 40 |
| 50 | 57 | 1.5 | 52.5 |
| 65 | 76 | 2 | 70 |
| 80 | 89 | 2 | 82.5 |
| 100 | 108 | 2.5 | 100 |
| 125 | 133 | 2.5 | 125 |
| 150 | 159 | 2.5 | 150 |
| 175 | 194 | 3 | 180 |
| 200 | 219 | 3 | 203 |
| 250 | 267 | 3 | 255 |
| 300 | 324 | 4 | 305 |
| 350 | 368 | 4 | 352.5 |
| 400 | 419 | 4 | 400 |
| 450 | 457 | 4.5 | 457 |
| 500 | 508 | 5 | 508 |
| 600 | 610 | 5 | 610 |
| 700 | 711 | 6 | 711 |
| 800 | 813 | 6 | 813 |
| 900 | 914 | 8 | 914 |
