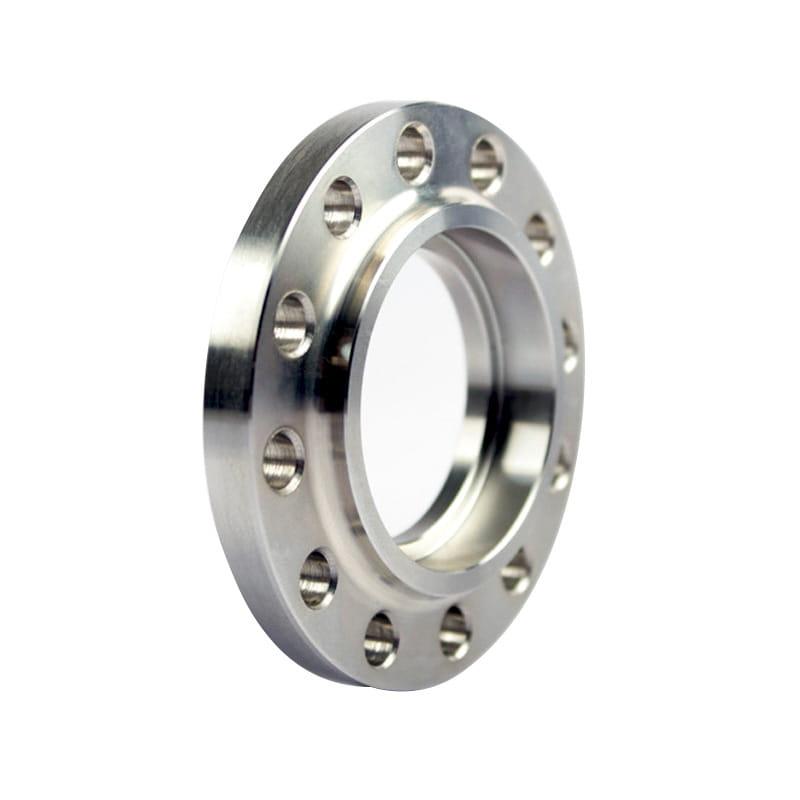

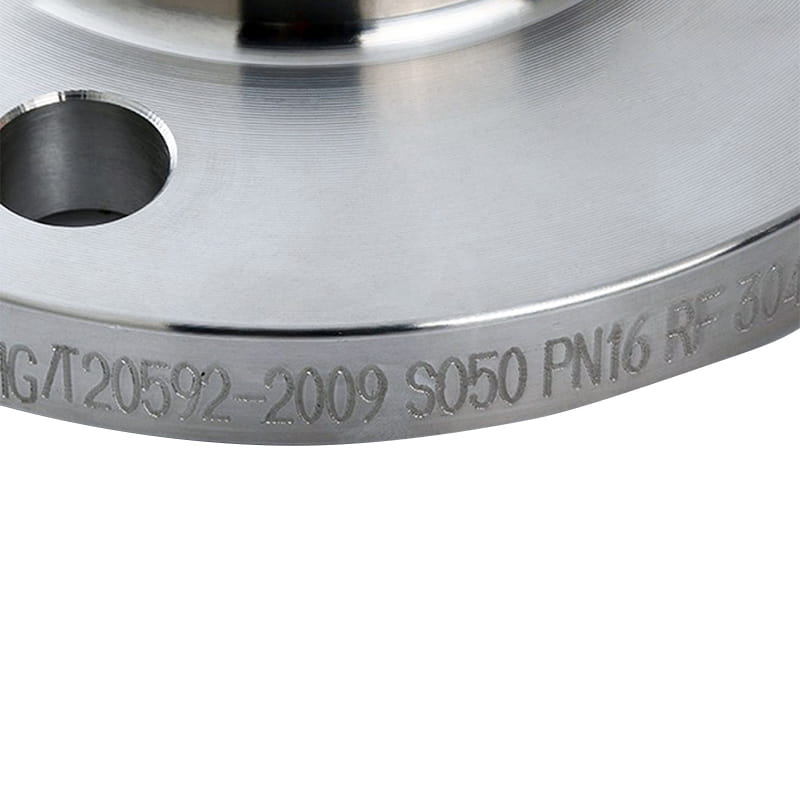

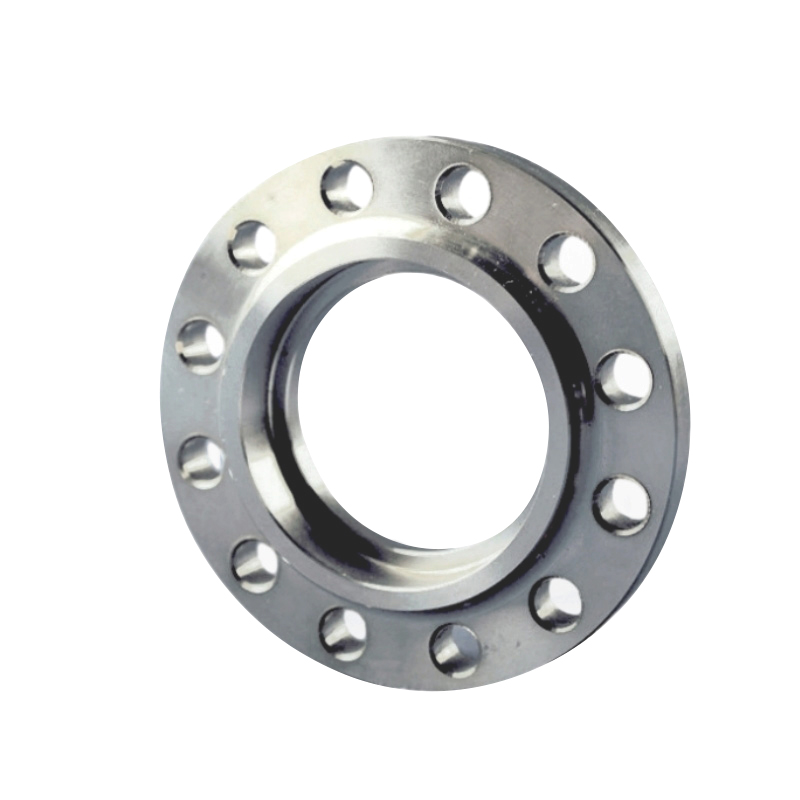

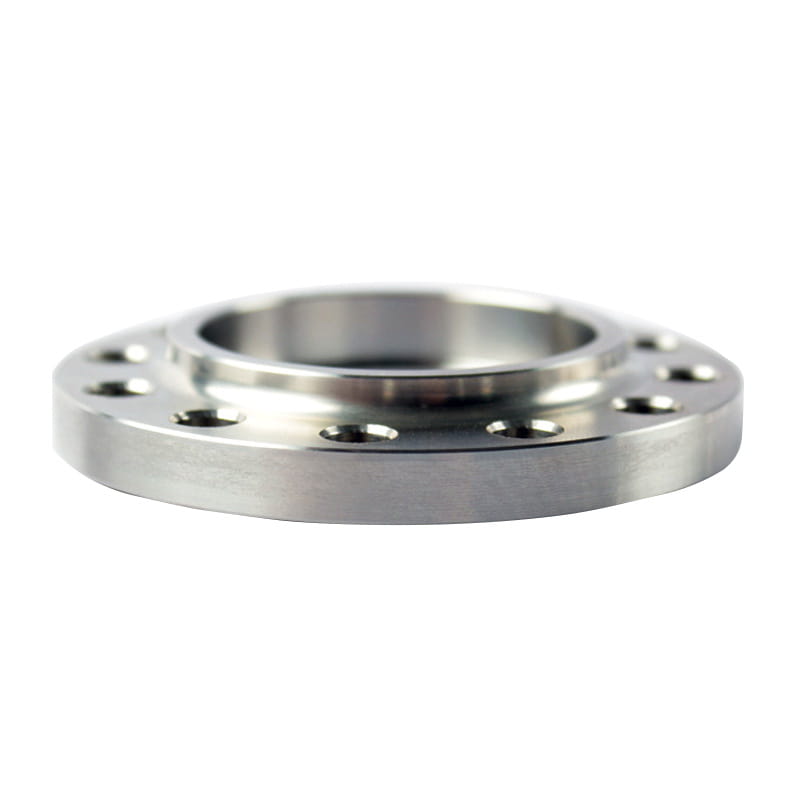

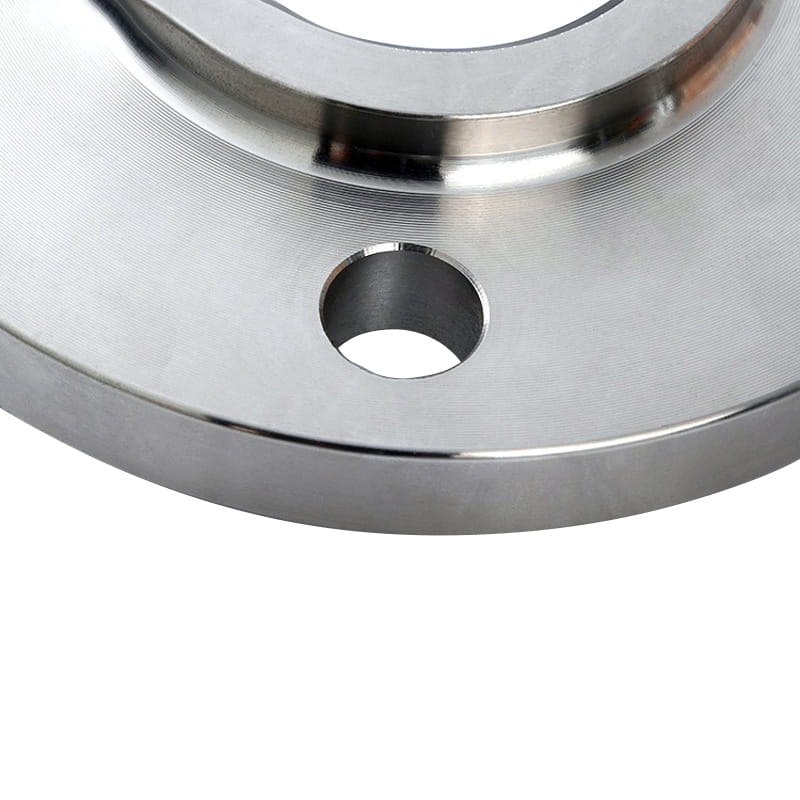

ソケット溶接フランジにはソケットのような端があり、パイプが挿入され、安全で耐久性のあるジョイントのために溶接されます。
これらのソケットフランジは、パイプがフランジのカウンターボアとほぼ洗い流すように設計されているため、ソケットのハブのIDにフィレット溶接でエンドパイプに接続します。パイプの端とカウンターボアの間の拡張ギャップは、溶接機が接続内でパイプを調整するのに十分なスペースを残します。
ソケット溶接フランジの最も広い範囲のアプリケーションは、高圧で流体を伝導する小さな寸法のパイプにあります。ソケット溶接フランジには、フランジが隙間腐食を受けやすいという点で不利な点があります。プロセス流体からの腐食性溶液は、パイプの外面とフランジのソケット表面の間に形成されるギャップと隙間に蓄積する可能性があり、隙間腐食を引き起こす可能性があります。したがって、腐食性アプリケーションでソケット溶接フランジを使用することはお勧めしません。
導入
標準 | ANSI:ANSI B16.5、ANSI B16.47 DIN:DIN2527、DIN2566 、DIN2573、DIN2576 2631、DIN2632 BS:BS4504 、BS4504、BS1560、BS10 |
材料 | ステンレス鋼、二重鋼など |
表面 | 錆びないオイル、熱い亜鉛メッキ |
タイプ | CNC切断 |
サイズ | ASA、ASME、ANSI、BS、EN、DIN、PN、JIS |
納期 | プリペイドを受け取ってから5〜30日以内 |
パッキング | 合板ケースまたはパレット |
応用 | 石油とガス、化学産業、配管、暖房、給水システム、発電所、紙およびパルプ産業、食品加工産業、構造パイプ、製造産業、汎用アプリケーションなど。 |

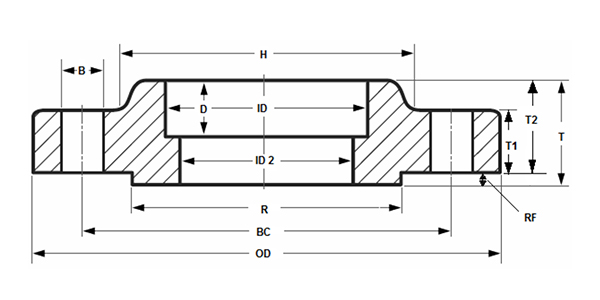

NP | id | od | ボルトサークル(BC) | 隆起した顔(R) | 上昇した顔(RF) | h | d | ID 2 | 顔の厚さ(t)の上昇 | T1 | 平らな顔の厚さ(T2) | ボルトホール(b) | ボルト穴の数 |
½ | 0.88 | 3.50 | 2.38 | 1.38 | 0.063 | 1.19 | 0.38 | 0.62 | 0.62 | 0.38 | 0.56 | 0.62 | 4 |
¾ | 1.09 | 3.88 | 2.75 | 1.69 | 0.063 | 1.50 | 0.44 | 0.82 | 0.62 | 0.44 | 0.56 | 0.62 | 4 |
1 | 1.36 | 4.25 | 3.12 | 2.00 | 0.063 | 1.94 | 0.50 | 1.05 | 0.69 | 0.50 | 0.63 | 0.62 | 4 |
1¼ | 1.70 | 4.62 | 3.50 | 2.50 | 0.063 | 2.31 | 0.56 | 1.38 | 0.81 | 0.56 | 0.75 | 0.62 | 4 |
1½ | 1.97 | 5.00 | 3.88 | 2.88 | 0.063 | 2.56 | 0.62 | 1.61 | 0.88 | 0.62 | 0.82 | 0.62 | 4 |
2 | 2.44 | 6.00 | 4.75 | 3.62 | 0.063 | 3.06 | 0.69 | 2.07 | 1.00 | 0.69 | 0.94 | 0.75 | 4 |
2½ | 2.94 | 7.00 | 5.50 | 4.12 | 0.063 | 3.56 | 0.75 | 2.47 | 1.12 | 0.82 | 1.06 | 0.75 | 4 |
3 | 3.57 | 7.50 | 6.00 | 5.00 | 0.063 | 4.25 | 0.81 | 3.07 | 1.19 | 0.88 | 1.13 | 0.75 | 4 |
3½ | 4.07 | 8.50 | 7.00 | 5.50 | 0.063 | 4.81 | 0.88 | 3.55 | 1.25 | 0.88 | 1.19 | 0.75 | 8 |
4 | 4.57 | 9.00 | 7.50 | 6.19 | 0.063 | 5.31 | 0.94 | 4.03 | 1.31 | 0.88 | 1.25 | 0.75 | 8 |
5 | 5.66 | 10.00 | 8.50 | 7.31 | 0.063 | 6.44 | 0.94 | 5.05 | 1.44 | 0.88 | 1.38 | 0.88 | 8 |
6 | 6.72 | 11.00 | 9.50 | 8.50 | 0.063 | 7.56 | 1.06 | 6.07 | 1.56 | 0.94 | 1.50 | 0.88 | 8 |
8 | 8.72 | 13.50 | 11.75 | 10.62 | 0.063 | 9.69 | 1.25 | 7.98 | 1.75 | 1.06 | 1.69 | 0.88 | 8 |
10 | 10.88 | 16.00 | 14.25 | 12.75 | 0.063 | 12.00 | 1.31 | 10.02 | 1.94 | 1.13 | 1.88 | 1.00 | 12 |
12 | 12.88 | 19.00 | 17.00 | 15.00 | 0.063 | 14.38 | 1.56 | 12.00 | 2.19 | 1.19 | 2.13 | 1.00 | 12 |
14 | 14.14 | 21.00 | 18.75 | 16.25 | 0.063 | 15.75 | 1.63 | 13.25 | 2.25 | 1.32 | 2.19 | 1.12 | 12 |
16 | 16.16 | 23.50 | 21.25 | 18.50 | 0.063 | 18.00 | 1.75 | 15.25 | 2.50 | 1.38 | 2.44 | 1.12 | 16 |
18 | 18.18 | 25.00 | 22.75 | 21.00 | 0.063 | 19.88 | 1.94 | 17.25 | 2.69 | 1.50 | 2.63 | 1.25 | 16 |
20 | 20.20 | 27.50 | 25.00 | 23.00 | 0.063 | 22.00 | 2.13 | 19.25 | 2.88 | 1.63 | 2.83 | 1.25 | 20 |
22 | 22.22 | 29.50 | 27.25 | 25.25 | 0.063 | 24.25 | 2.38 | 21.25 | 3.13 | 1.75 | 3.07 | 1.38 | 20 |
24 | 24.25 | 32.00 | 29.50 | 27.25 | 0.063 | 26.12 | 2.50 | 23.25 | 3.25 | 1.82 | 3.19 | 1.38 | 20 |
