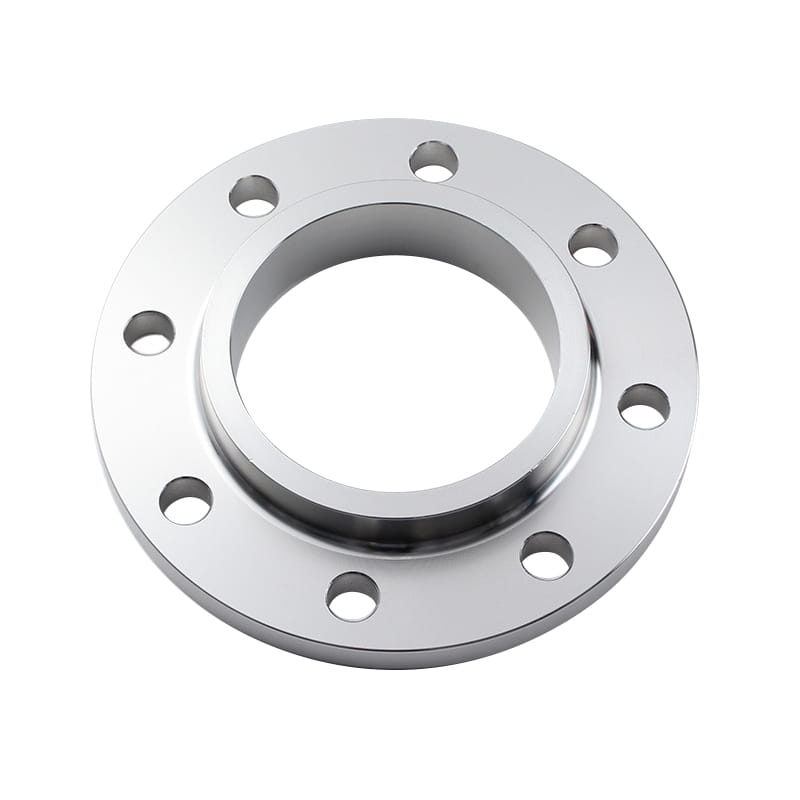

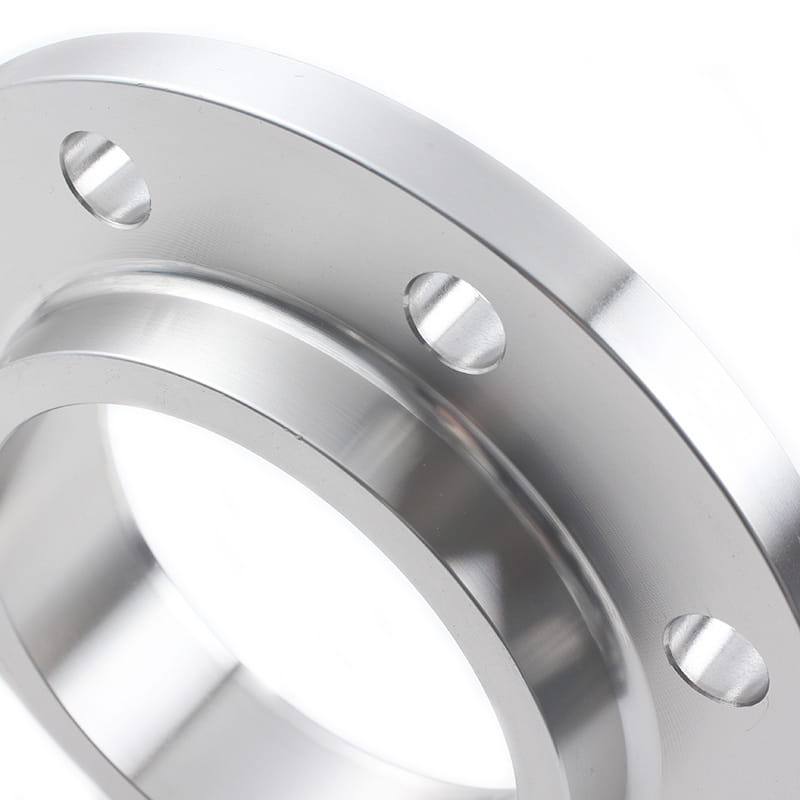

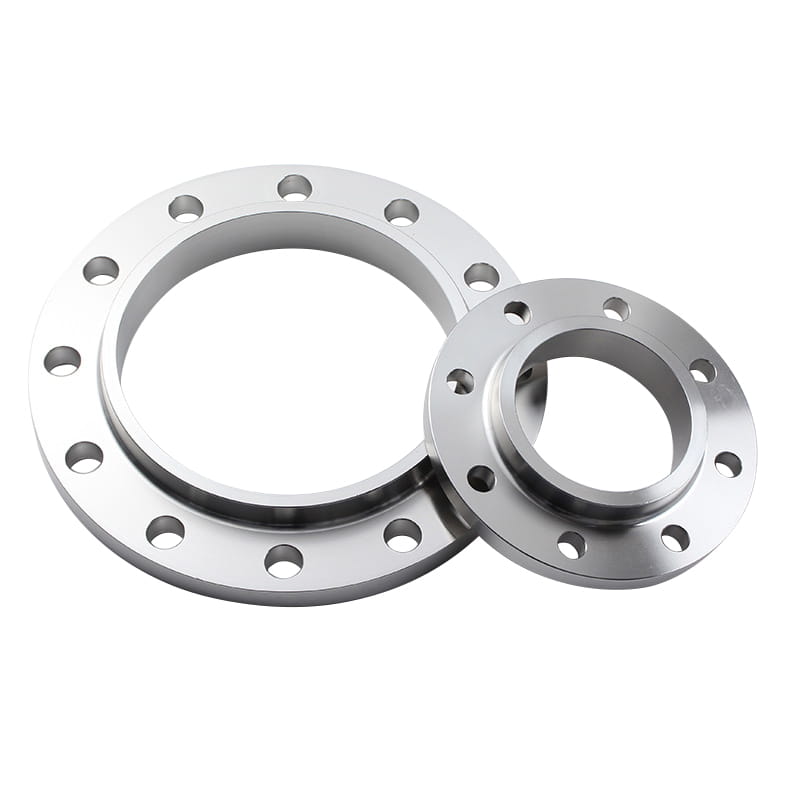

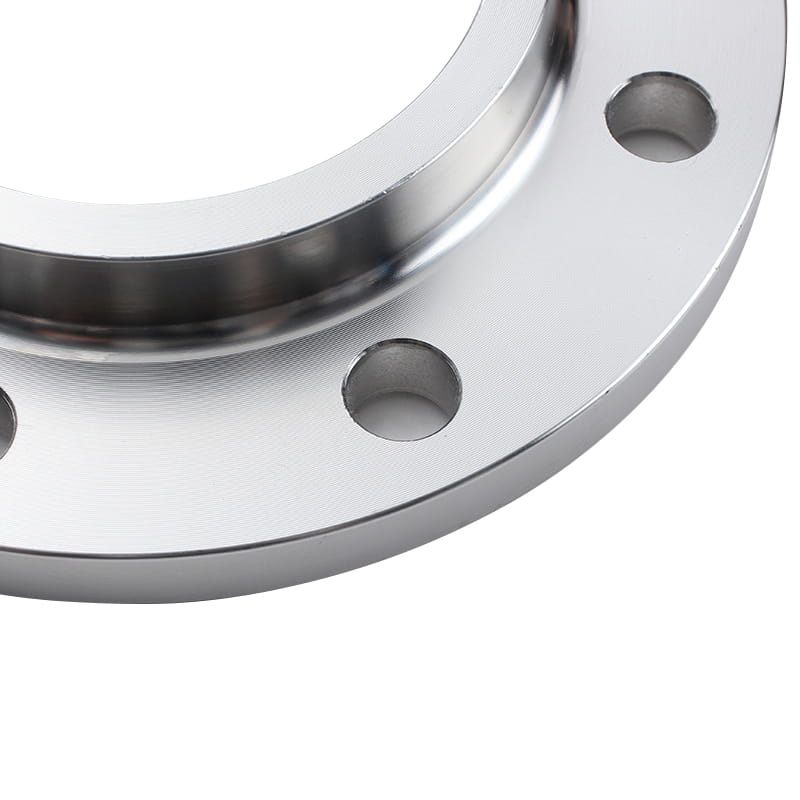

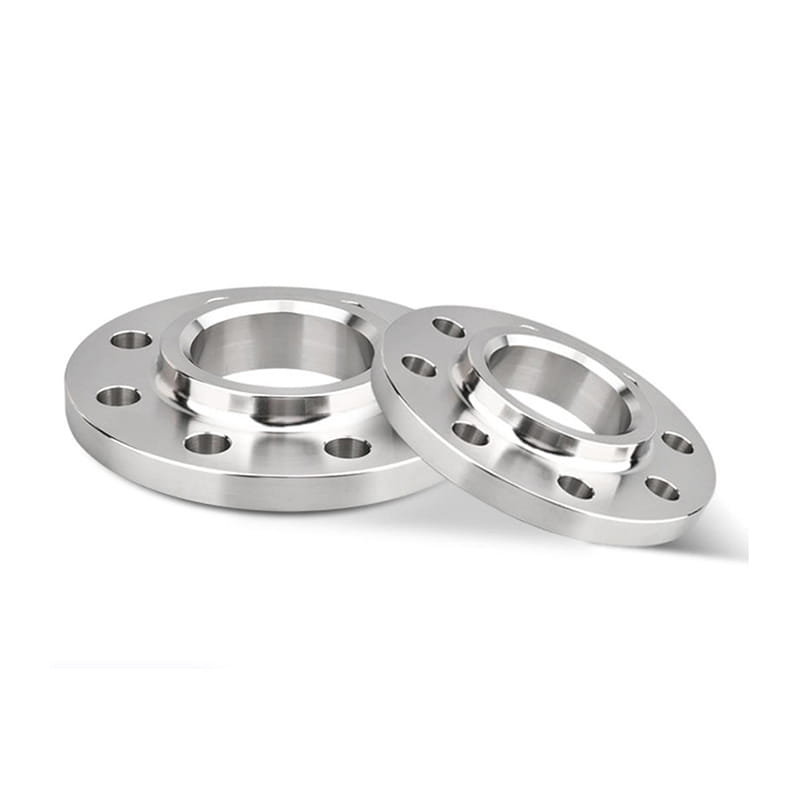

スリップオンフランジ、So Flangeとも呼ばれます。それらは、パイプの外径（OD）と接続の内側の両方の周りに溶接するために、フランジのボア/中心にパイプを受け入れるように設計された人気のあるタイプのパイプフランジです。
このフランジタイプは、低圧アプリケーションでは非常に一般的です。これは、スリップオンスタイルのフランジがフィレット溶接接続を備えたパイプを受け入れるのに対し、溶接ネックフランジにはベースに補強ハブがあり、パイプのバット溶接端に直接溶接ベベル接続を形成するためです。このテーパーハブは、機械的ストレス環境でより強力なサービスを可能にします。
スリップオンフランジの利点は、調達コストの削減、溶接の作成に必要なスキルの少ないスキル、パイプ切断の精度要件の低下、およびパイプ端溶接の溶接準備要件に関連しています。
スリップオンフランジは、主に低圧または漏れのリスクがほとんどない液体に使用されます。石油化学、石油とガス、冷却水道線、消火給水線、低圧圧縮空中線、蒸気、凝縮液などの物質のプロセスラインなど。
導入
| 標準 | Asme/ansi、api、din、gost、bs、as、jis、jpi、uni、sabsなど |
| 材料 | 炭素鋼、合金鋼、304、316、304L、316L、321、347、cf8c。など |
| 表面 | RF、FF、FM、MFM、TG、RJなど。 |
| タイプ | 鍛造、鋼切断 |
| サイズ | DN15-DN600 |
| 納期 | プリペイドを受け取ってから5〜30日以内 |
| パッキング | 各フランジまたはパイプフィッティングは、バブル保護フィルムで個別にパッケージ化され、木製の箱に入れられます。 |
| 応用 | 石油化学、石油とガス、冷却水道線、消防隊の水道など。 |

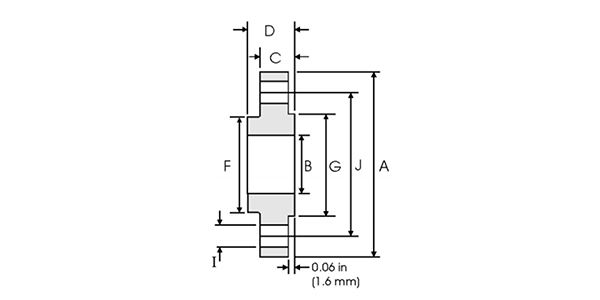

| nom。 パイプサイズ | 外径（mm） | a （mm） | b （mm） | c （mm） | d （mm） | f （mm） | g （mm） | 穴 （mm） | 私 （mm） | j （mm） | 重さ （kg） |
| ½ | 21.30 | 88.90 | 22.40 | 11.20 | 15.70 | 30.20 | 35.10 | 4 | 15.70 | 60.45 | 0.39 |
| ¾ | 26.70 | 98.60 | 27.70 | 12.70 | 15.70 | 38.10 | 42.90 | 4 | 15.70 | 69.85 | 0.56 |
| 1 | 33.40 | 108.00 | 34.50 | 14.20 | 17.50 | 49.30 | 50.80 | 4 | 15.70 | 79.25 | 0.78 |
| 1¼ | 42.20 | 117.30 | 43.20 | 15.70 | 20.60 | 58.70 | 63.50 | 4 | 15.70 | 88.90 | 1.03 |
| 1½ | 48.30 | 127.00 | 49.50 | 17.50 | 22.40 | 65.00 | 73.15 | 4 | 15.70 | 98.60 | 1.32 |
| 2 | 60.30 | 152.40 | 62.00 | 19.10 | 25.40 | 77.70 | 91.90 | 4 | 19.10 | 120.70 | 2.06 |
| 2½ | 73.00 | 177.80 | 74.70 | 22.40 | 28.40 | 90.40 | 140.60 | 4 | 19.10 | 139.70 | 3.28 |
| 3 | 88.90 | 190.50 | 90.70 | 23.90 | 30.20 | 108.00 | 127.00 | 4 | 19.10 | 152.40 | 3.85 |
| 3½ | 101.60 | 215.90 | 103.40 | 23.90 | 31.75 | 122.20 | 139.70 | 8 | 19.10 | 177.80 | 4.81 |
| 4 | 114.30 | 228.60 | 116.10 | 23.90 | 33.30 | 134.90 | 157.20 | 8 | 19.10 | 190.50 | 5.30 |
| 5 | 141.30 | 254.00 | 143.80 | 23.90 | 36.60 | 163.60 | 185.70 | 8 | 22.40 | 215.90 | 6.07 |
| 6 | 168.30 | 279.40 | 170.70 | 25.40 | 39.60 | 192.00 | 215.90 | 8 | 22.40 | 241.30 | 7.45 |
| 8 | 219.10 | 342.90 | 221.50 | 28.40 | 44.50 | 246.10 | 269.70 | 8 | 22.40 | 298.50 | 12.10 |
| 10 | 273.00 | 406.40 | 276.30 | 30.20 | 49.30 | 304.80 | 323.90 | 12 | 25.40 | 362.00 | 16.50 |
| 12 | 323.80 | 482.60 | 327.10 | 31.75 | 55.60 | 365.30 | 381.00 | 12 | 25.40 | 431.80 | 26.20 |
| 14 | 355.60 | 533.40 | 359.10 | 35.10 | 57.15 | 400.10 | 412.80 | 12 | 28.40 | 476.30 | 34.60 |
| 16 | 406.40 | 596.90 | 410.50 | 36.60 | 63.50 | 457.20 | 469.90 | 16 | 28.40 | 539.8 | 44.8 |
| 18 | 457.20 | 635.00 | 461.80 | 39.60 | 68.30 | 505.00 | 533.40 | 16 | 31.75 | 577.90 | 48.90 |
| 20 | 508.00 | 698.50 | 513.10 | 42.90 | 73.15 | 558.80 | 584.20 | 20 | 31.75 | 635.00 | 61.90 |
| 24 | 609.60 | 812.80 | 616.00 | 47.80 | 82.60 | 663.40 | 692.20 | 20 | 35.10 | 749.30 | 86.90 |
2007年に設立され、2022年にZhijiang州のLongyou経済開発ゾーンに移動しました。130,000平方メートルの面積、30以上の生産ライン、300人の労働者、20人のR＆D人、30人の検査人、年間50,000トンの生産量をカバーしています。
ISO9001：2008品質管理システム、PED 97/23/EC EUプレッシャー機器指令認証、中国特別機器製造ライセンス（圧力チューブ）TS認定、ASME認定、ISO14000：2004環境管理システム、クリーナー生産（グリーンエンタープライズ）、および中国分類局（CCS）などのsigre船の登録局（グリーンエンタープライズ）に合格しました。 Shipping（LR）、Deutsche Veritas（GL）、Bureau Veritas Society（BV）、Det Norske Veritas（DNV）、および韓国の海運登録（KR）工場認証。
主な製品には、石油、化学産業、原子力産業、製錬、造船、医薬品、食品、水保全、電力、新しいエネルギー、機械装備、およびその他の畑で広く使用されているステンレス鋼のパイプ、パイプ継手、フランジ、バルブなどが含まれます。同社は、「生存の品質、開発の評判」の企業の教義を順守し、すべての顧客に耐久性のある状況を生み出すために心から奉仕しています。
