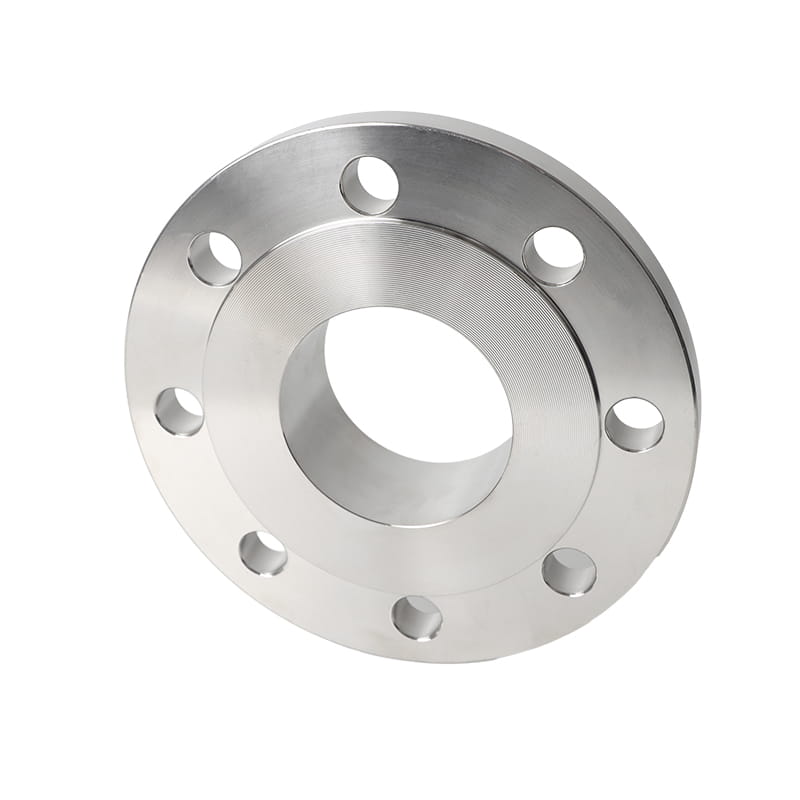

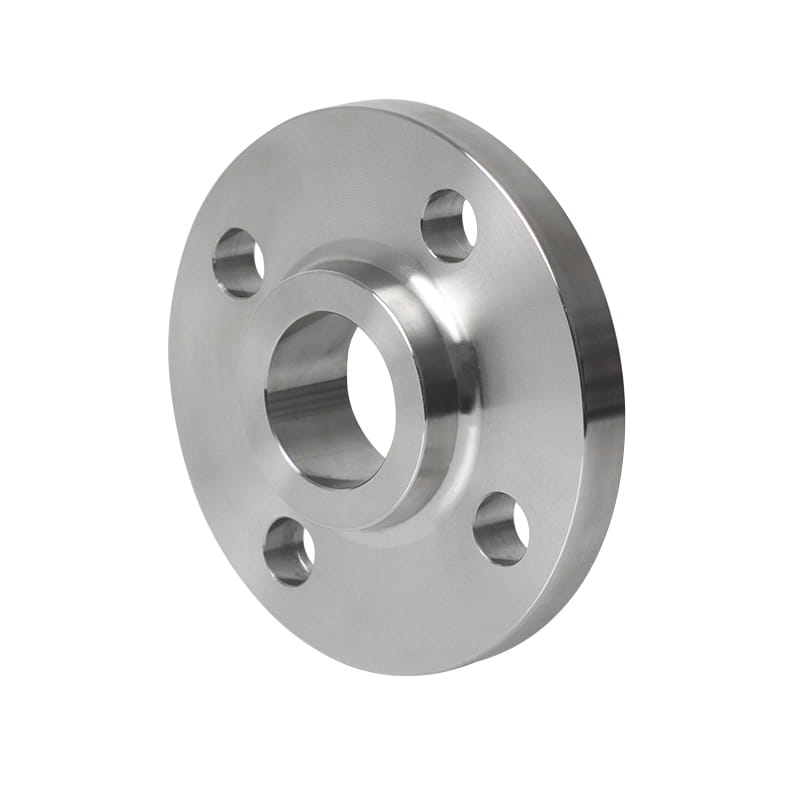

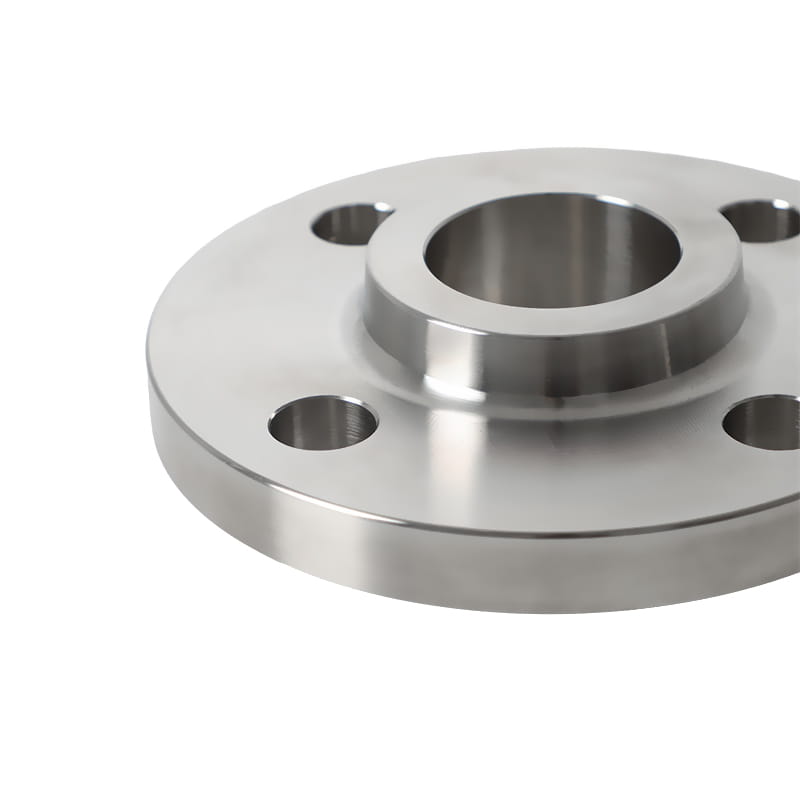

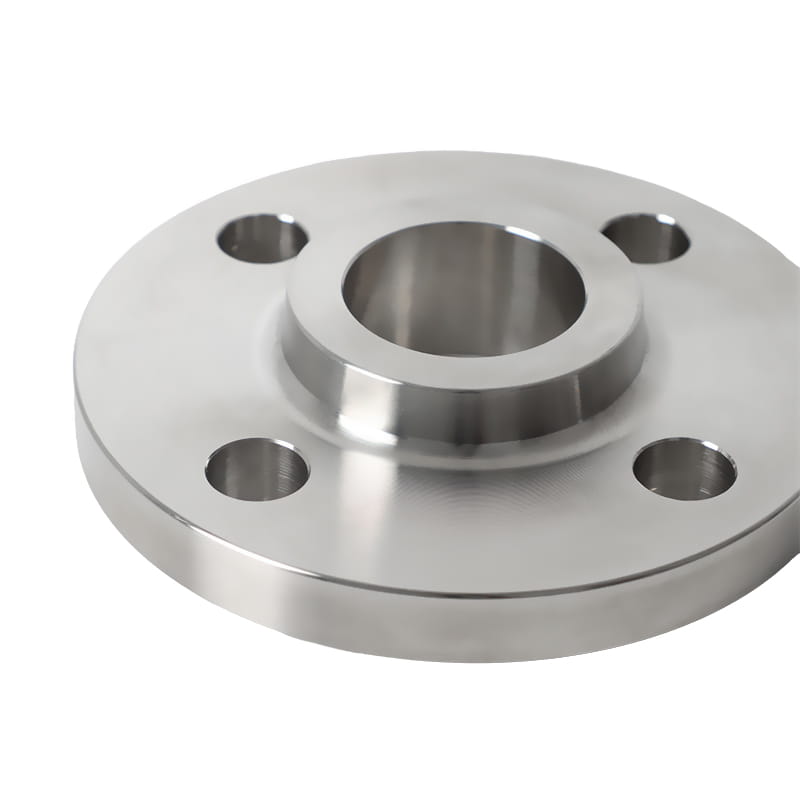

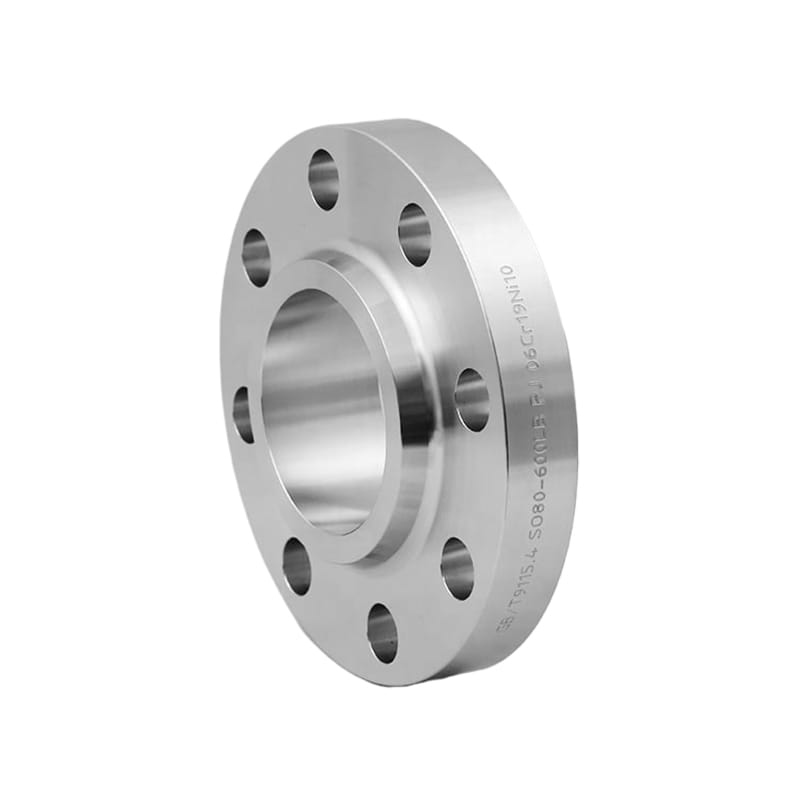

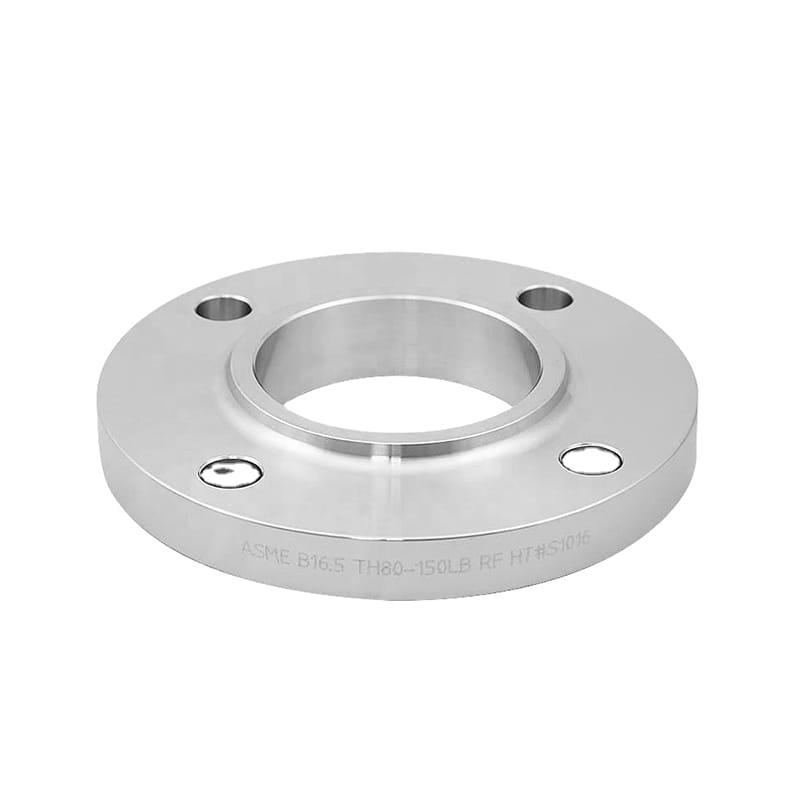

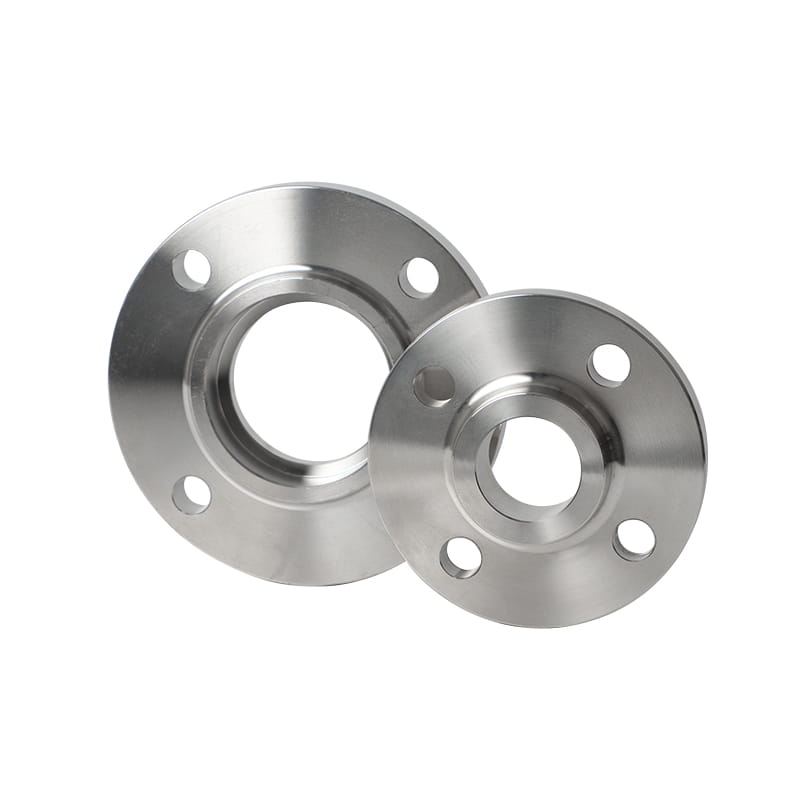

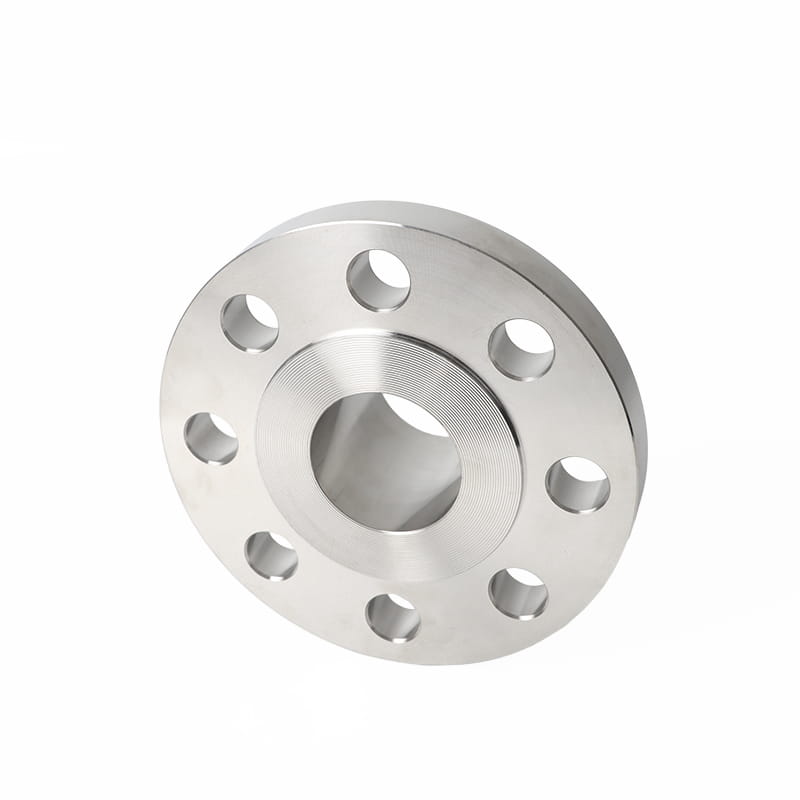

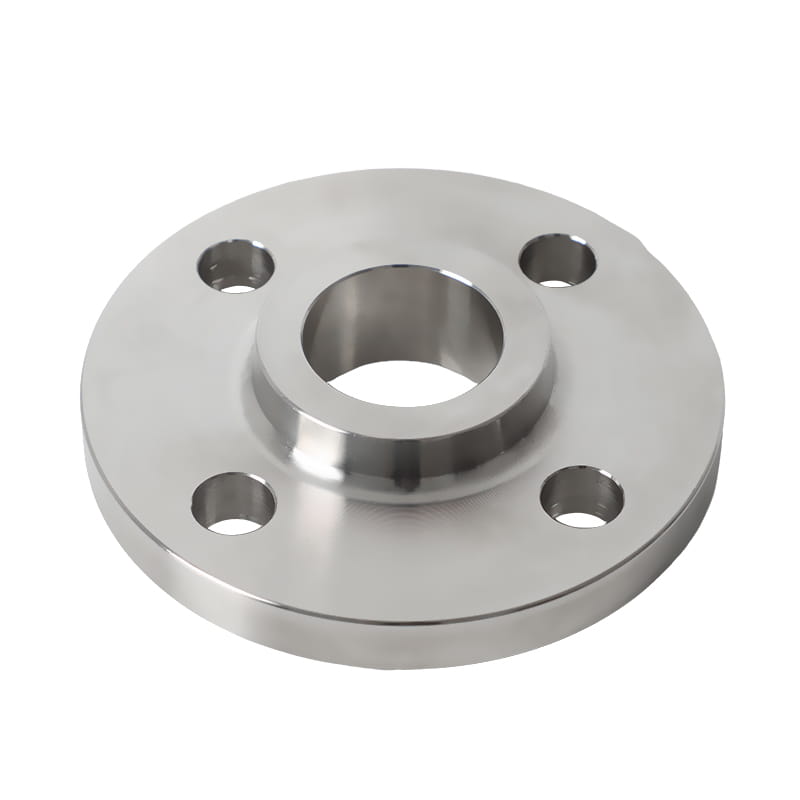

スリップオンフランジには、非常に目立たないハブがあります。このタイプのフランジは通常、1つまたは2つのフィレット溶接によってパイプに接続されていますが、単一の溶接のみを使用することができます。
スリップオンフランジは、溶接ベベルがないため、溶接首にシンプルで信頼できる代替品であり、したがって、フランジの位置に比べてパイプを長さで調整できるようにします。スリップオンの穴は、一致するパイプのための十分なスペースを与えます。これにより、溶接機と製造業者が接続を行うのに十分な作業スペースが可能になります。
通常、スリップオンフランジは、鍛造、鋼鉄切断、鋳造などによって作成できます。これらの製造タイプの中で、鍛造タイプは信頼できる品質を獲得し、一般的に使用されます。
フランジ上のスライドの利点：（1）設置コストの低い。 （2）より良い漏れ証明。 （3）インストール中に他の部品とより簡単に一致する。 （4）フランジのフランジ上の内部および外部溶接。 （5）パイプラインの正確な切断には、時間が少なくなります。 （6）パイプがフランジにスライドすると、それはよく互換性があります。
導入
| 標準 | ANSI/ASME B16.5、BS4505、GOST12820-80、DIN、UNI、EN1092-1、JIS/KSなど |
| 材料 | 炭素鋼：SA105N、SA266、SA765、A350LF2、A350LF6; 合金鋼：A182F11、A182F22、A182FF22V; ステンレス鋼：A182F304、A182F316、A182F51、A182F53、A182F60、S31008、S32168、S347H |
| 表面 | 油 |
| タイプ | 鍛造、鋼鉄切断、鋳造など。 |
| サイズ | DN15-DN600、カスタマイズできる最大外径は6000mmです |
| 納期 | プリペイドを受け取ってから5〜30日以内 |
| パッキング | 標準輸出パッケージ（外側の合板ケース、内側にプラスチックの布）。 |
| 応用 | 蒸気、凝縮液などの物質の低圧圧縮空中ライン、およびプロセスライン。 |

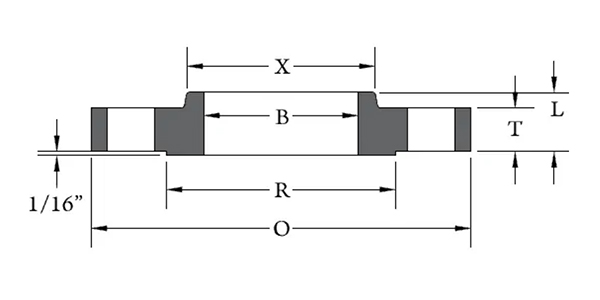

| nom。 パイプサイズ | o | b | t | l | x | r | 穴 | ホール-D | ボルト サークルディア | |
| ½ | 3.50 | 0.88 | 0.38 | 0.56 | 1.19 | 1.38 | 4 | 0.62 | 2.38 | |
| ¾ | 3.88 | 1.09 | 0.44 | 0.56 | 1.50 | 1.69 | 4 | 0.62 | 2.75 | |
| 1 | 4.25 | 1.36 | 0.50 | 0.62 | 1.94 | 2.00 | 4 | 0.62 | 3.12 | |
| 1¼ | 4.62 | 1.70 | 0.56 | 0.75 | 2.31 | 2.50 | 4 | 0.62 | 3.50 | |
| 1½ | 5.00 | 1.95 | 0.62 | 0.81 | 2.56 | 2.88 | 4 | 0.62 | 3.88 | |
| 2 | 6.00 | 2.44 | 0.69 | 0.94 | 3.06 | 3.62 | 4 | 0.75 | 4.75 | |
| 2½ | 7.00 | 2.94 | 0.81 | 1.06 | 3.56 | 4.12 | 4 | 0.75 | 5.50 | |
| 3 | 7.50 | 3.57 | 0.88 | 1.12 | 4.25 | 5.00 | 4 | 0.75 | 6.00 | |
| 3½ | 8.50 | 4.07 | 0.88 | 1.19 | 4.81 | 5.50 | 8 | 0.75 | 7.00 | |
| 4 | 9.00 | 4.57 | 0.88 | 1.25 | 5.31 | 6.19 | 8 | 0.75 | 7.50 | |
| 5 | 10.00 | 5.66 | 0.88 | 1.38 | 6.44 | 7.31 | 8 | 0.88 | 8.50 | |
| 6 | 11.00 | 6.72 | 0.94 | 1.50 | 7.56 | 8.50 | 8 | 0.88 | 9.50 | |
| 8 | 13.50 | 8.72 | 1.06 | 1.69 | 9.69 | 10.62 | 8 | 0.88 | 11.75 | |
| 10 | 16.00 | 10.88 | 1.12 | 1.88 | 12.00 | 12.75 | 12 | 1.00 | 14.25 | |
| 12 | 19.00 | 12.88 | 1.19 | 2.12 | 14.38 | 15.00 | 12 | 1.00 | 17.00 | |
| 14 | 21.00 | 14.14 | 1.31 | 2.19 | 15.75 | 16.25 | 12 | 1.12 | 18.75 | |
| 16 | 23.50 | 16.16 | 1.38 | 2.44 | 18.00 | 18.50 | 16 | 1.12 | 21.25 | |
| 18 | 25.00 | 18.18 | 1.50 | 2.62 | 19.88 | 21.00 | 16 | 1.25 | 22.75 | |
| 20 | 27.50 | 20.20 | 1.62 | 2.81 | 22.00 | 23.00 | 20 | 1.25 | 25.00 | |
| 22 | 29.50 | 22.22 | 1.75 | 3.07 | 24.25 | 25.25 | 20 | 1.38 | 27.25 | |
| 24 | 32.00 | 24.25 | 1.81 | 3.19 | 26.12 | 27.25 | 20 | 1.38 | 29.50 | |
