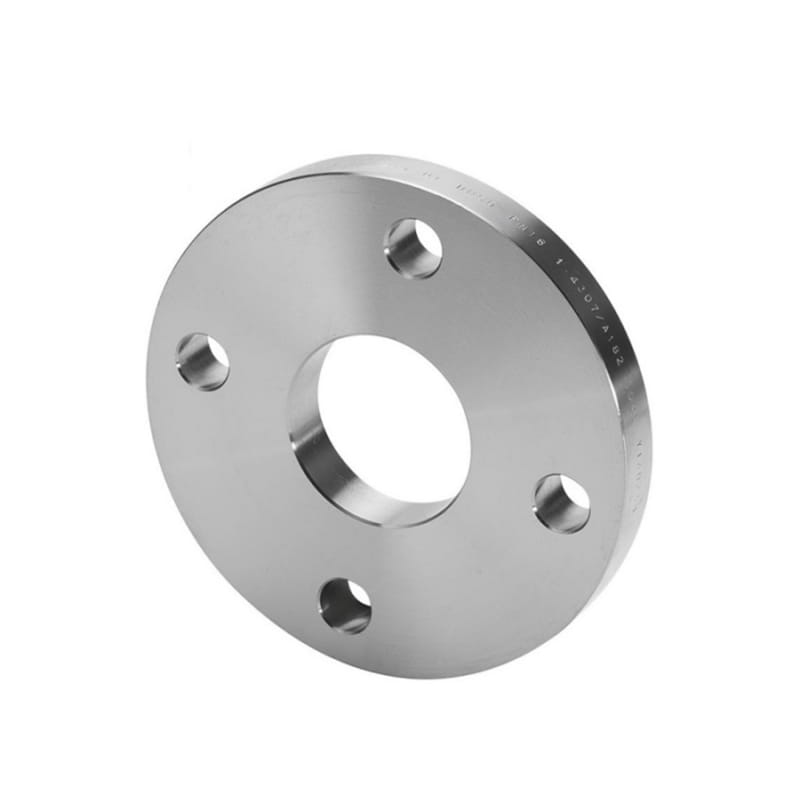

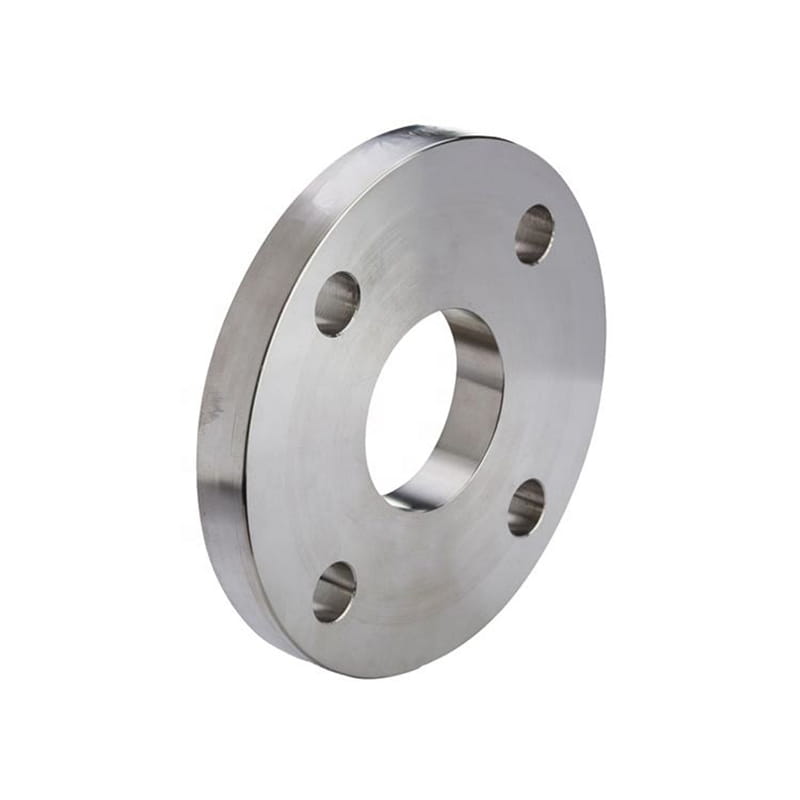

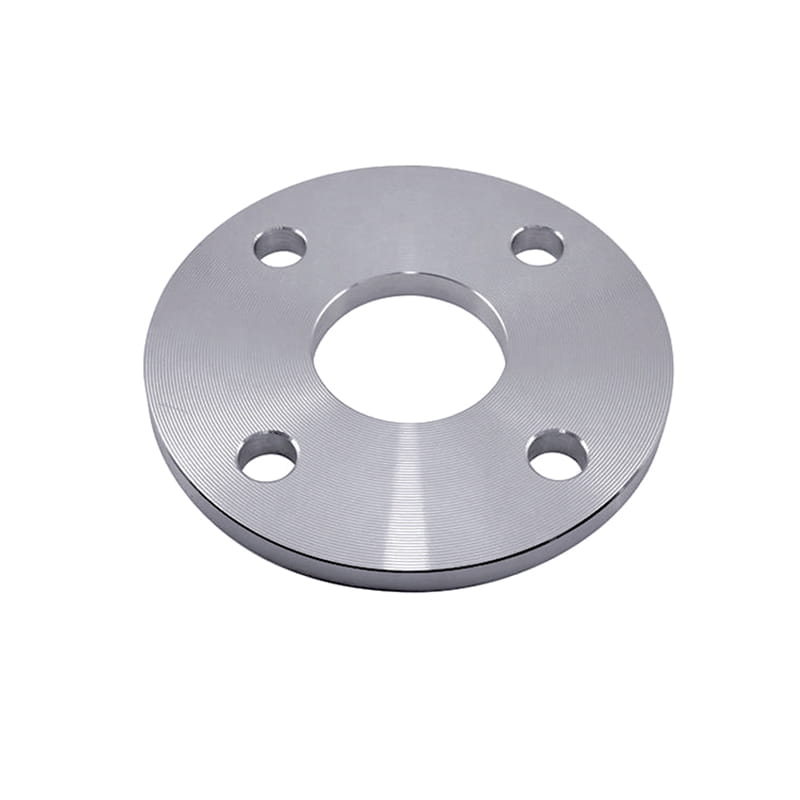

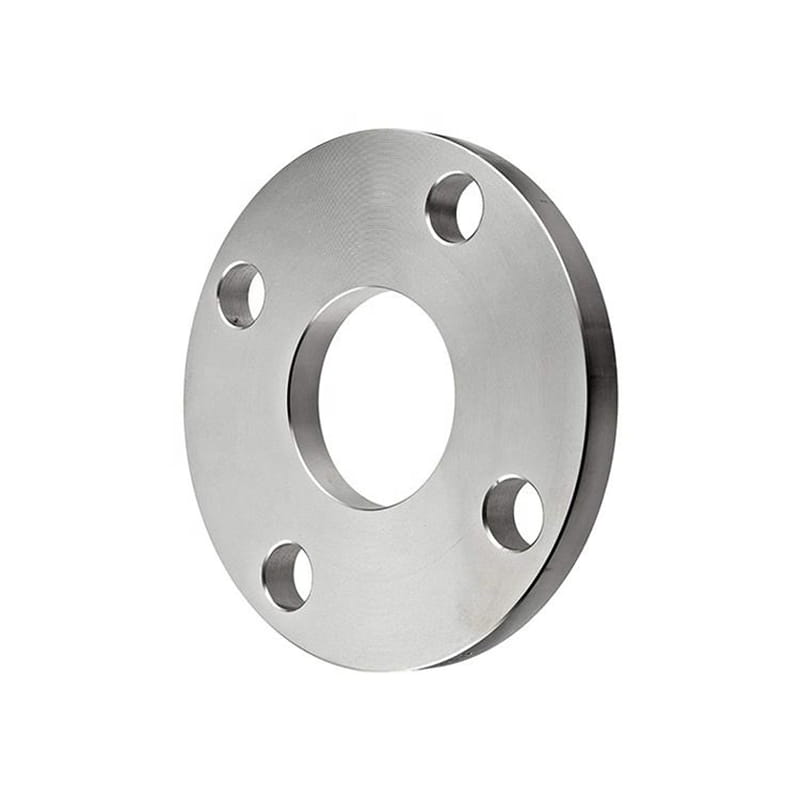

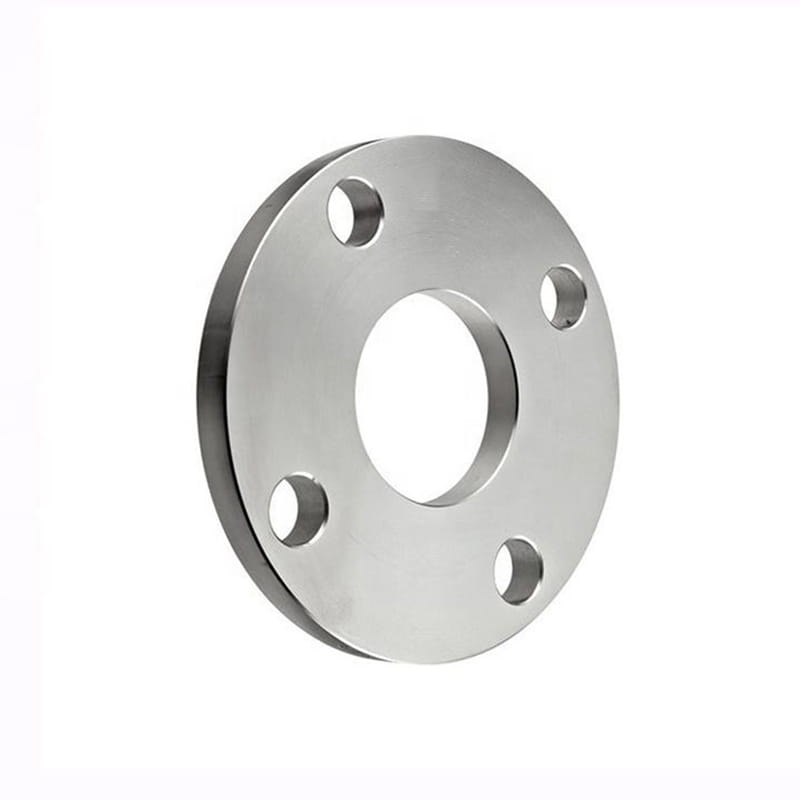

プレートフランジは、スリップオンフランジと同様の形をしています。それは平らな金属片から切断された一種のフランジです。これらは一般に、パイプラインのアセンブリと分解が頻繁に発生する配管システムに適しています。
通常、より高いレベルの圧力に抵抗するために、他のタイプのフランジよりも周囲が大きくなります。彼らは、異なるサイズのパイプ間で強いつながりを作り、深刻な温度変化に耐えることができます。円形ディスクはパイプの端に溶接され、別のパイプにボルトで固定されます。通常、燃料および水パイプラインで使用される2つのフランジプレートは、その間のガスケットと一緒にボルトでボルトで締められます。フランジプレートには周囲にボルト穴があり、ジャンクション、ティー、ジョイントの作成に使用されます。
プレートフランジは、とりわけ炭素鋼、ステンレス鋼、合金鋼など、さまざまな種類の金属で作ることができます。これは、石油やガス産業など、パイプを接続し、外部要素からシールドするために多くの業界で使用されています。
導入
| 標準 | ANSI B16.5、ANSI B16.47、MSS SP44、ANSI B16.36、ANSI B16.48 |
| マテリアルグレード | ステンレス鋼、炭素鋼、合金鋼、カプロニッケル（90/10、70/30、66/30/2/2）、ハステロイ（C-4、C-22、C276、B-2）、ニッケル（200/20）、モネル（400＆K500）、インコルエル（600、601、625＆625）、Alloy（800、800h） 904L、チタン（1および2）など。 |
| 表面 | アンチラストペイント、オイルブラックペイント、黄色の透明、亜鉛メッキ、冷たい、熱いディップ亜鉛めっき |
| タイプ | CNC加工 |
| サイズ | 1 "-12" |
| 納期 | プリペイドを受け取ってから5〜30日以内 |
| パッキング | 木製の箱 |
| 応用 | 配管システム：プレートフランジは、パイプやその他の継手を接続するために配管システムで一般的に使用されます。 |

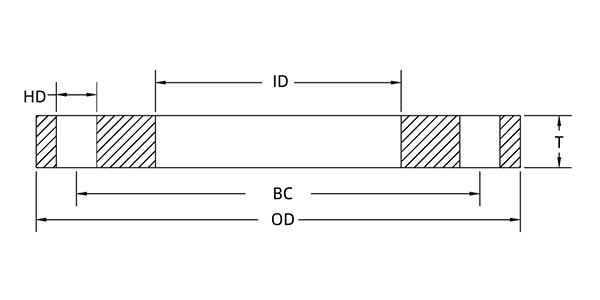

| 公称パイプサイズ | 厚さ | 外diaの外。 （OD） | Diaの中。 （ID） | 穴の数 | ホールダイア。 | ボルトサークル | 重さ |
| で | 錫） | od（in） | id（in） | 穴 | HD（in） | bc（in） | ポンドで |
| 1 | 0.500 | 4.25 | 1.063 | 4 | 0.62 | 3.12 | 1.74 |
| 1¼ | 0.500 | 4.62 | 1.313 | 4 | 0.62 | 3.50 | 2.01 |
| 1½ | 0.500 | 5.00 | 1.563 | 4 | 0.62 | 3.88 | 2.34 |
| 2 | 0.500 | 6.00 | 2.063 | 4 | 0.75 | 4.75 | 3.28 |
| 2½ | 0.500 | 7.00 | 2.563 | 4 | 0.75 | 5.50 | 4.52 |
| 3 | 0.500 | 7.50 | 3.063 | 4 | 0.75 | 6.00 | 4.89 |
| 4 | 0.500 | 9.00 | 4.063 | 8 | 0.75 | 7.50 | 6.59 |
| 5 | 0.500 | 10.00 | 5.063 | 8 | 0.88 | 8.50 | 7.32 |
| 6 | 0.500 | 11.00 | 6.063 | 8 | 0.88 | 9.50 | 8.27 |
| 8 | 0.500 | 13.50 | 8.063 | 8 | 0.88 | 11.75 | 11.86 |
| 10 | 0.500 | 16.00 | 10.063 | 12 | 1.00 | 14.25 | 18.39 |
| 12 | 0.500 | 19.00 | 12.063 | 12 | 1.00 | 17.00 | 26.87 |
2007年に設立され、2022年にZhijiang州のLongyou経済開発ゾーンに移動しました。130,000平方メートルの面積、30以上の生産ライン、300人の労働者、20人のR＆D人、30人の検査人、年間50,000トンの生産量をカバーしています。
ISO9001：2008品質管理システム、PED 97/23/EC EUプレッシャー機器指令認証、中国特別機器製造ライセンス（圧力チューブ）TS認定、ASME認定、ISO14000：2004環境管理システム、クリーナー生産（グリーンエンタープライズ）、および中国分類局（CCS）などのsigre船の登録局（グリーンエンタープライズ）に合格しました。 Shipping（LR）、Deutsche Veritas（GL）、Bureau Veritas Society（BV）、Det Norske Veritas（DNV）、および韓国の海運登録（KR）工場認証。
主な製品には、石油、化学産業、原子力産業、製錬、造船、医薬品、食品、水保全、電力、新しいエネルギー、機械装備、およびその他の畑で広く使用されているステンレス鋼のパイプ、パイプ継手、フランジ、バルブなどが含まれます。同社は、「生存の品質、開発の評判」の企業の教義を順守し、すべての顧客に耐久性のある状況を生み出すために心から奉仕しています。
