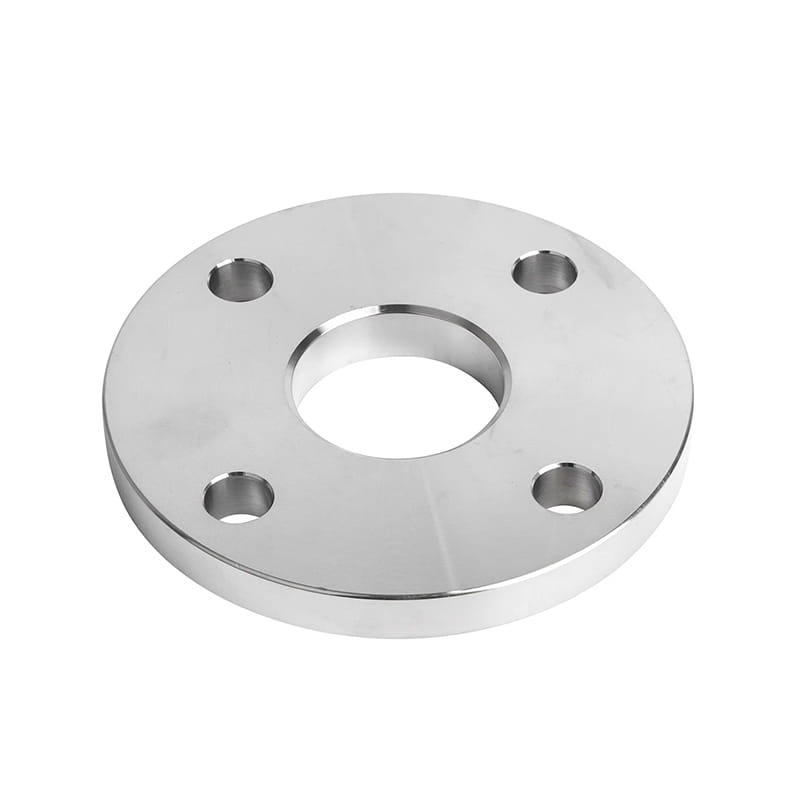

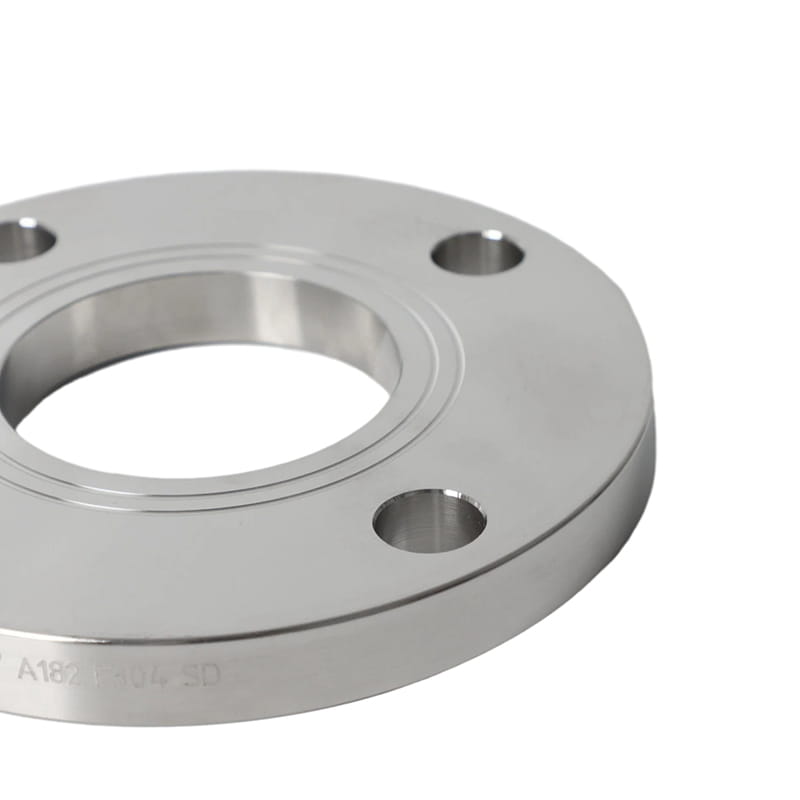

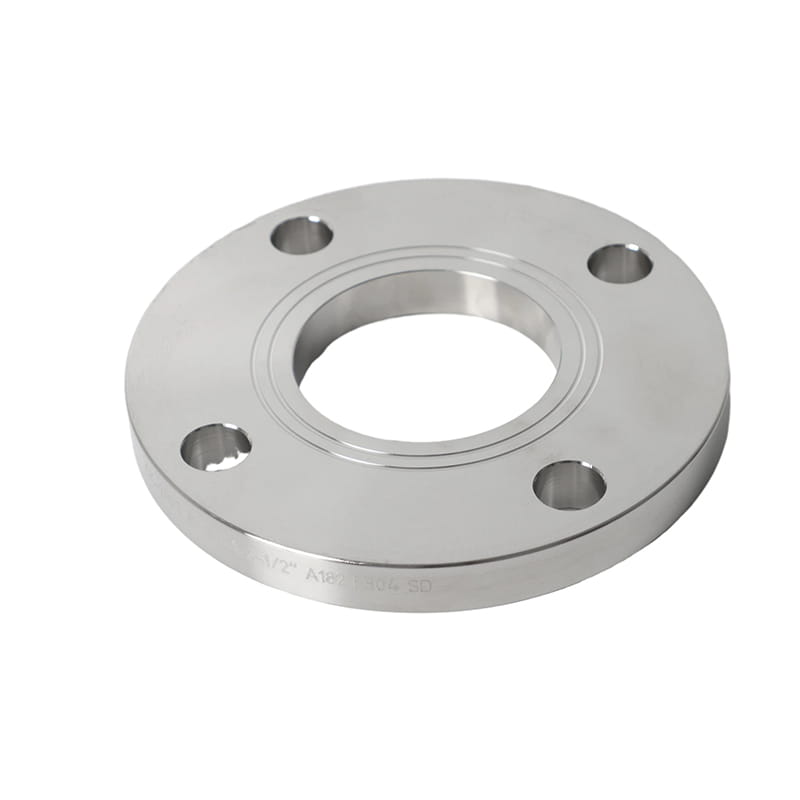

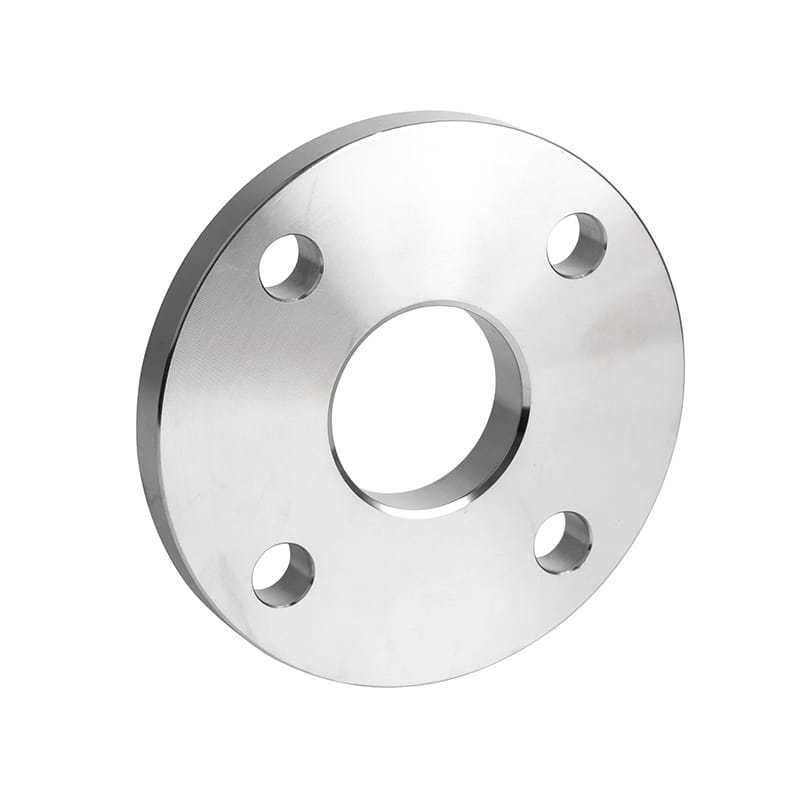

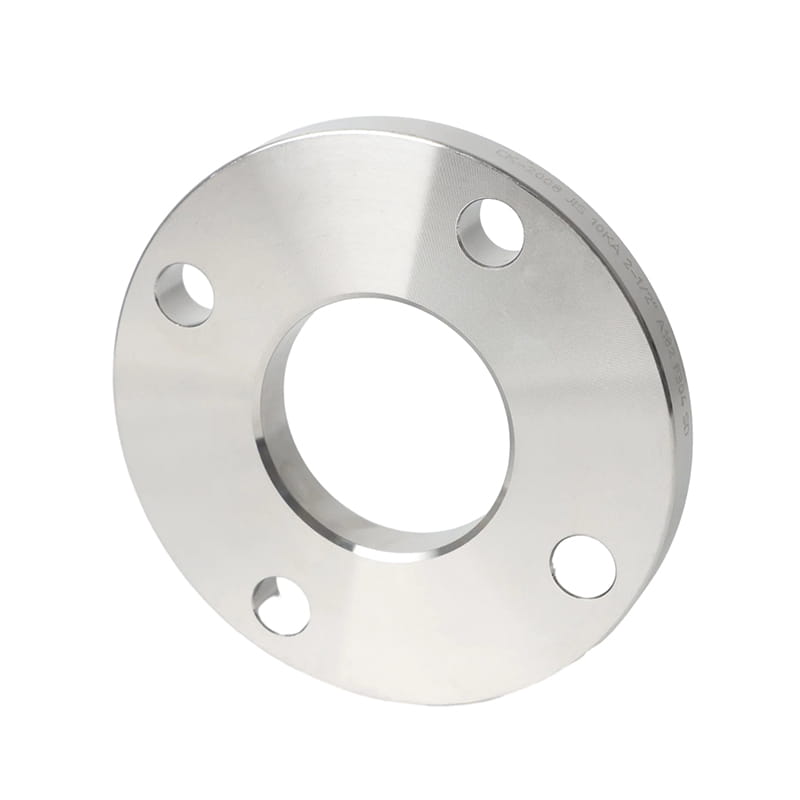

周囲にボルト穴が付いた炭素鋼板フランジ

フランジプレートは、通常、金属製で作られた2つのオブジェクトを一緒に保持するために使用されるファスナーの一種で、パイプと機器の重要なコネクタとして機能します。ボルトの穴が付いた平らで円形のプレートを特徴とする、安全なアタッチメントを確保します。

彼らは簡単な設置と削除を提供し、メンテナンスを促進します。システムは、パイプの片端とプレートフランジの2つの部分で構成されています。このプロセスは、平らで円形のプレート（プレートフランジ）をパイプの一方の端に溶接し、その間のガスケットとともに別のパイプにボルトで固定することで機能します。それらのフラットデザインは、均一な圧力分布を保証し、高圧環境で信頼できるシールを促進します。

プレートフランジは汎用性が高く、さまざまな材料と互換性があり、多様な産業用途に適しています。石油化学や製造などの業界で広く使用されているプレートフランジは、堅牢で漏れやすい接続に寄与し、産業環境での液体輸送と加工の効率と安全性を高めます。

フランジテーブルは、プレートフランジにカットして形作ることで簡単に作成できます。したがって、他のタイプのフランジと比較して、それらは比較的安価であるため、費用対効果の高い選択肢になります。また、さまざまな圧力レベルやサイズなど、特定のアプリケーションニーズを満たすようにカスタマイズすることもできます。

前：No previous article
次：ステンレス鋼プレートフランジを別のパイプにボルトで締めることができます

導入

標準	（1）アメリカの標準 ASME/ANSI B 16.5、ASME B 16.47シリーズA（MSS SP 44）、ASME B 16.47シリーズB（API 605）（2）英国の標準 BS 3293、BS 1560、BS 4504、BS 10 （3）ドイツの標準 DIN2630、DIN2631、DIN2632、DIN2633、DIN2634、DIN2635、DIN2636、DIN2637、DIN2627、DIN2628、DIN2629 （4）イタリアの標準 UNI 2280、UNI 2281、UNI 2282、UNI 2283、UNI 2284 （5）ロシア語、オーストラリア、日本の標準 GOST 12821-80、AS2129、JIS B2220 / KS B1503
材料	（1）ステンレス鋼：ASTM A 182、A 240 F 304、304L、304H、316、316L、316TI、310、310S、321、321H、317、347、347H、904L; （2）Duplex＆Super Duplex Steel：ASTM / ASME A / SA 182 F 44、F 45、F51、F 53、F 55、F 60、F 61 （3）炭素鋼：ASTM / ASME A / SA 105 ASTM / ASME A 350、ASTM A 181 LF 2 / A516 GR.70 A36、A694 F42、F46、F52、F60、F65、F706; （4）低温炭素鋼：ASTM A350、LF2、LF3。（6）合金鋼：ASTM / ASME A / SA 182＆A 387 F1、F5、F9、F11、F12、F22、F91; （7）銅合金鋼：ASTM SB 61、SB62、SB151、SB152 UNS No. C 70600（Cu-Ni 90/10）、C 71500（Cu-Ni 70/30）、UNS No. C 10100、10200、10300、10800、12200; （8）ニッケルアロイ：ASTM SB564、SB160、SB472、SB162ニッケル200（UNS No. N02200）、ニッケル201（UNS No. N02201）、Monel 400（UNS No. N04400）、Monel 500（UNS No. N05500）、Incenel 800（UNS No. N0888825（Uncuntel 825（UnsEl 825） Incenel 600（UNS No. N06600）、Incenel 625（UNS No. N06625）、Incenel 601（UNS No. N06601）、Hastelloy C 276（UNS No. N10276）、Alloy 20（UNS No. N08020）
表面	オイルブラックペイント、アンチラストペイント、亜鉛メッキ、黄色の透明、冷たい、ホットディップ亜鉛めっき
タイプ	鍛造、熱処理、および機械加工
サイズ	1 "-12"
納期	プリペイドを受け取ってから5〜30日以内
パッキング	木製の箱
応用	媒体が可燃性であり、爆発性、毒性、および圧力が高い場合に適用されます。これには、石油とガス、化学、石油化学、発電、燃料または水パイプラインなどが含まれます。

公称パイプサイズ	厚さ	外diaの外。（OD）	Diaの中。（ID）	穴の数	ホールダイア。	ボルトサークル	出荷重量
で	錫）	od（in）	id（in）	穴	HD（in）	bc（in）	ポンドで
½	0.55	3.50	0.88	4	0.62	2.38	1.17
¾	0.552	3.88	1.09	4	0.62	2.75	1.45
1	0.500	4.25	1.36	4	0.62	3.12	1.73
1¼	0.500	4.62	1.70	4	0.62	3.50	2.00
1½	0.500	5.00	1.95	4	0.62	3.88	2.32
2	0.500	6.00	2.44	4	0.75	4.75	3.28
2½	0.500	7.00	2.94	4	0.75	5.50	4.50
3	0.500	7.50	3.57	4	0.75	6.00	4.88
3½	0.500	8.50	4.07	8	0.75	7.00	6.04
4	0.500	9.00	4.60	8	0.75	7.50	6.57
5	0.500	10.00	5.66	8	0.88	8.50	7.31
6	0.500	11.00	6.72	8	0.88	9.50	8.24
8	0.500	13.5	8.72	8	0.88	11.75	11.83
10	0.625	16.00	10.88	12	1.00	14.25	18.39
12	0.625	19.00	12.88	12	1.00	17.00	26.80
14	0.625	21.00	14.14	112	1.12	18.75	33.05
16	0.630	23.50	16.16	16	1.12	21.25	47.45
18	0.750	25.00	18.18	16	1.25	22.75	60.00
20	0.750	27.50	20.20	20	1.25	25.00	73.76
24	1.000	32.00	24.25	20	1.38	29.50	92.64
30	1.000	38.75	30.25	28	1.38	36.00	124.16
36	1.250	46.00	36.25	32	1.62	42.75	207.40
