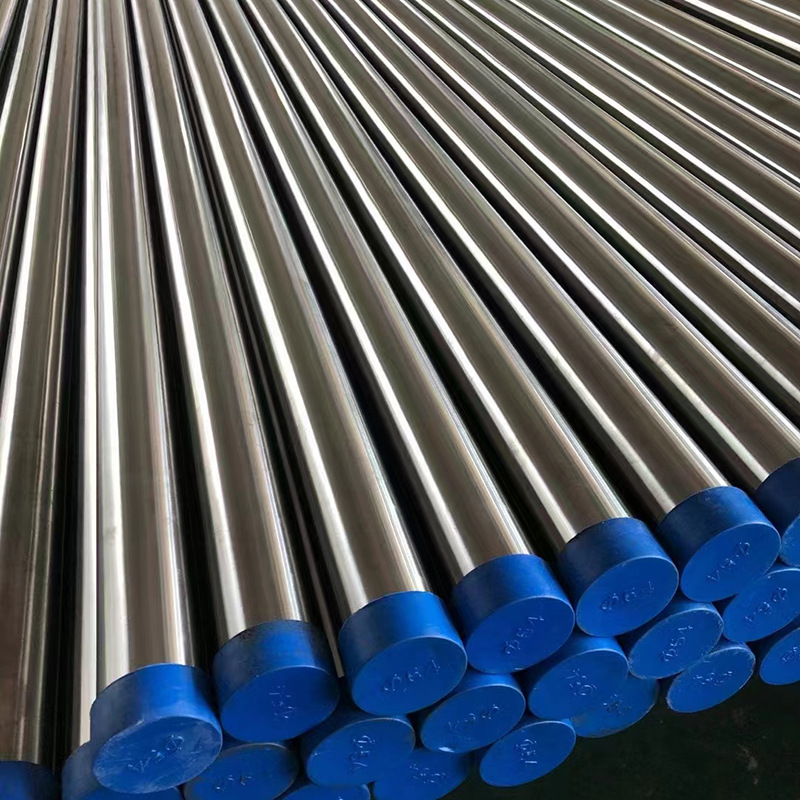

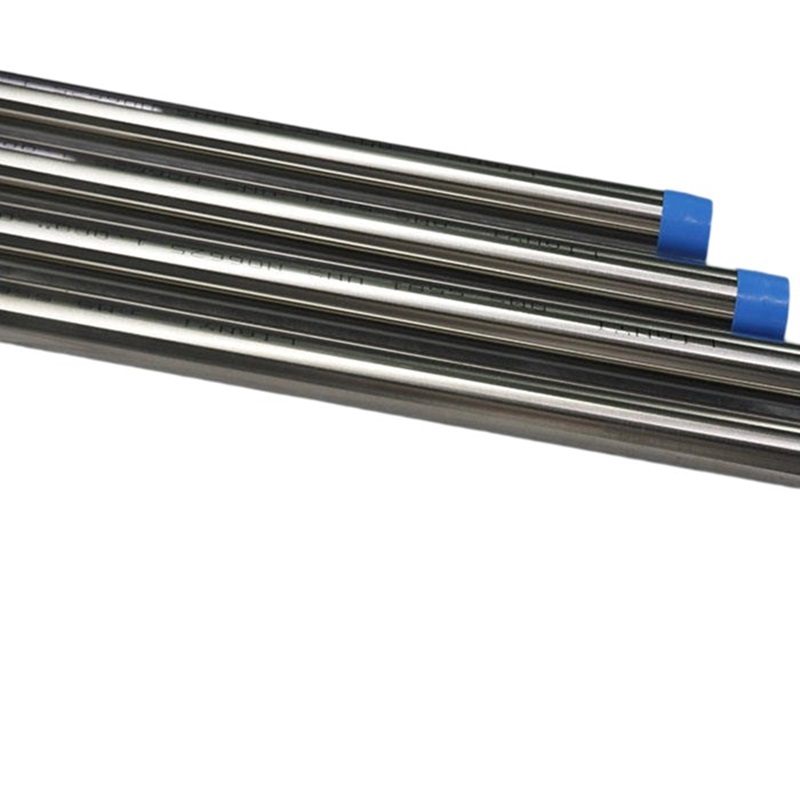

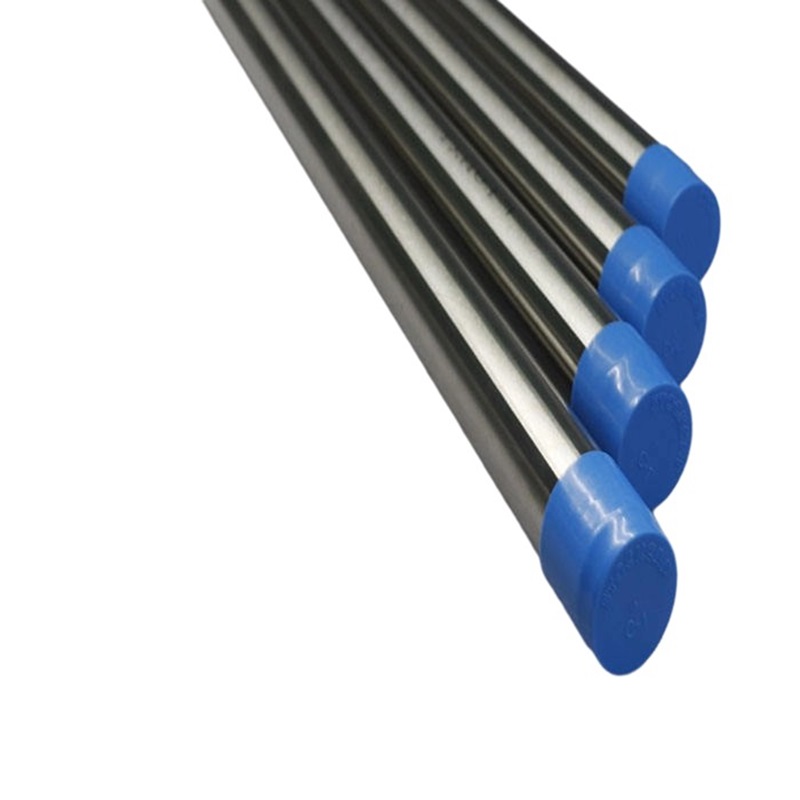

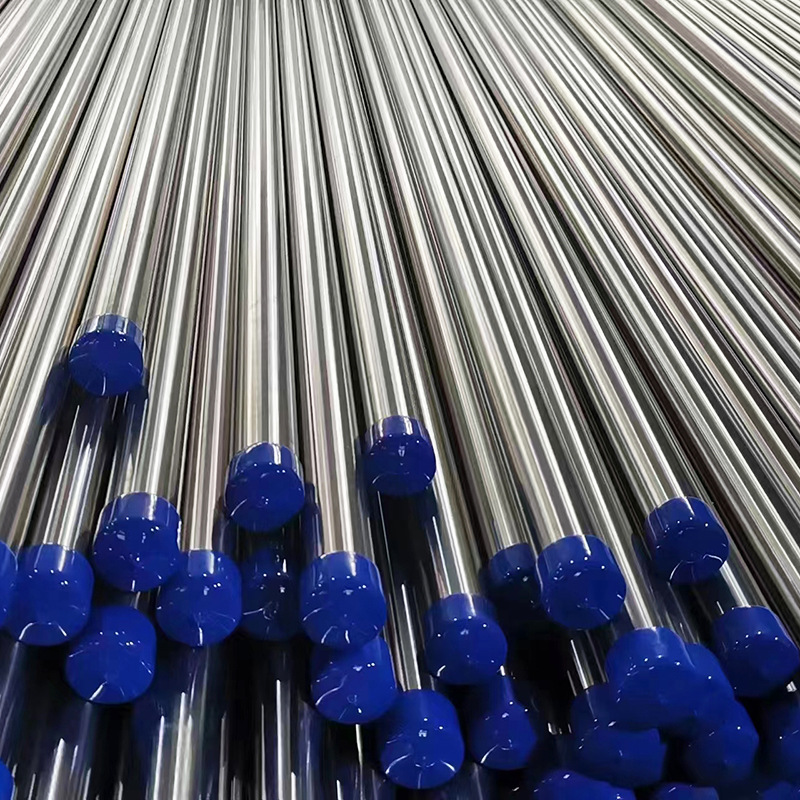

測定および制御フローデバイス用のコールドプロセスステンレススチールシームレスインストルメントパイプ

計装チューブとは、機器をメイン配管、他の機器や装置、または測定機器に接続するために使用されるチューブまたはチューブを指します。

ステンレス鋼の機器チューブは、測定原理に基づいた測定および制御装置であり、産業および市民分野で広く使用されています。その動作の原則は、流体がパイプラインを通過するときに生成された圧力差を通る流れを測定および制御することです。パイプラインに測定ユニットをセットアップし、ユニットの流体の圧力差を測定し、標準フロー計算式を使用して流量を取得します。

ステンレス鋼の器具チューブは信頼できる耐食性と耐熱性を持つ必要があるため、オーステナイト系のステンレス鋼は圧力チューブ材料として普遍的に選択されます。

1.一般的に使用される材料：

aisi＆en/din/iso

ASTM /AISI：316 /316L、304 /304L、321 /321H、316TI、347 /347H;

EN/DIN：1.4301/1.4307、1.4401/1.4404、1.4541/1.4878、1.4571。

デュプレックスステンレス鋼

ASTM / AISI：S31803、S32750、S32760、2205、904 / 904L。

EN/DIN：1.4462、1.4410、1.4539。

機器チューブ用の人気のあるステンレス鋼グレードは、304 / 304Lおよび316 / 316Lです。

2。表面仕上げ：

真空明るいアニーリングまたは保護的な明るいアニーリング。表面仕上げ：機械的磨かれた320グリットまたは400グリット。

3。寸法公差：

O.D：±0.0.5 mm; W.T：±10％;または購入者のリクエストに応じて。

機器パイプラインの分類およびアプリケーションシナリオ

1。ガスパイプライン

ガスパイプラインは、ガス媒体の送信に使用されるパイプラインであり、一般にガスフローメーター、圧力送信機、その他の機器機器で使用されます。ガスパイプラインは、小さな直径と高速流量によって特徴付けられます。これには、パイプライン内のガスの流れと圧力の正確な測定が必要です。ガスパイプラインは、石油化学、化学、酸素生産などの工業分野で広く使用されています。

2。液体パイプライン

液体パイプは、液体媒体の送信に使用されるパイプであり、一般的に使用されるタイプの機器パイプの1つでもあります。液体パイプラインは、大きな直径と遅い流量によって特徴付けられます。パイプライン内の液体の安定した流れと圧力測定は、安定した信頼性の高いシステム動作を確保するために必要です。液体パイプラインは、水力発電や下水処理などの分野で広く使用されています。

3。スチームパイプライン

蒸気パイプは蒸気メディアの輸送に使用され、その主な目的は、発電所、繊維工場などの工業場で熱を輸送することです。蒸気パイプラインは、高い設計圧力と温度によって特徴付けられます。システムの通常の動作を確保するために、パイプライン内の蒸気の流れ、圧力、温度、およびその他のパラメーターを正確に測定する必要があります。

4。真空パイプライン

真空パイプラインは、高真空環境でガス媒体を送信するために使用されるパイプラインです。それらは主に半導体や太陽光発電などのハイテク分野で使用されています。真空パイプラインの特徴は、パイプライン内の圧力が非常に低いため、厳格な設計と製造の要件が必要であり、同時に、パイプライン内のガスの流れと圧力を正確に測定する必要があります。
