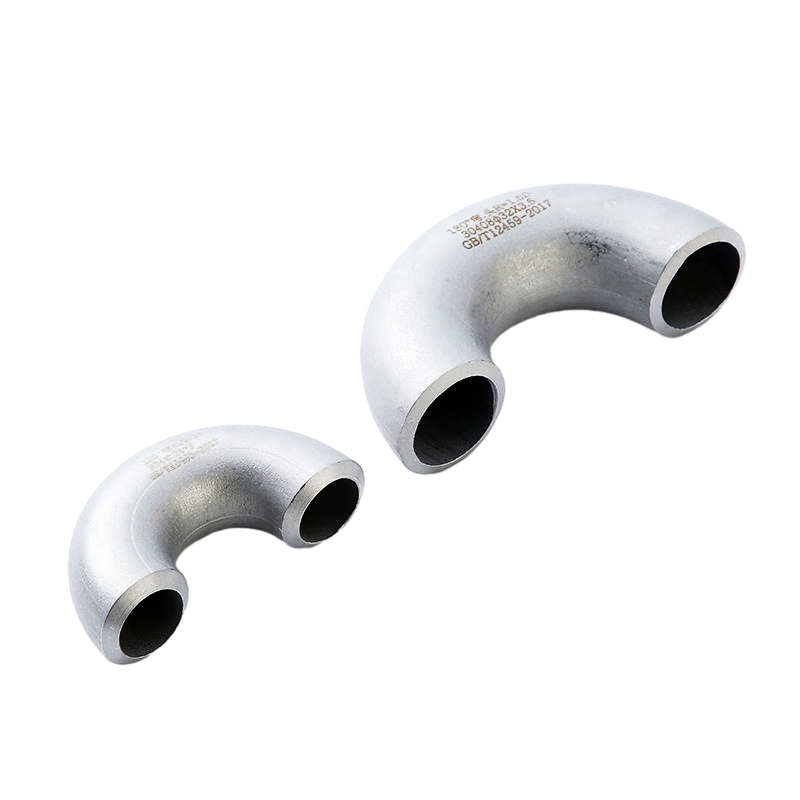

肘は、2つの長さのパイプまたはチューブの間に設置されたパイプフィッティングで、方向の変化を可能にします。通常は180°または90°の角度、180度の肘を使用して、2つの長さのパイプまたはチューブの間に設置し、180方向の変化を可能にします。
通常、180°の肘は、デュプレックスステンレス鋼、ステンレス鋼、合金鋼などで作られています。また、顧客の要件に従ってカスタマイズされた製品を製造し、99.9％の品質とテスト製品を確保しています。
これらのバットウェルド180度の溶接継手は、ヒドロフォーミングを介して非常に高い許容範囲で製造されています。ハイドロフォーミングは、より均一なフィッティングをもたらし、溶接して磨きやすくなります。
製品機能：良好な溶接のために正確に機械加工されたベベルと土地。無制限の流れのために滑らかな穴全体に維持される真の直径。最大強度のための完全な均一な壁の厚さ。サイズ、スケジュール、または名目上の壁の厚さ、材料、および熱コードの明確な識別。
180ºの肘は、石油化学産業、石油およびガス産業、原子力産業、パルプ＆ペーパー産業、研究開発、メガプロジェクトと防衛＆開発産業で一般的に使用されています。
導入
| アイテム | ステンレス鋼180°肘 |
| 標準 | ASME、ANSIB16.9; JIS B2311、2312、2313; DIN2605、2615、2616、2617など |
| マテリアルグレード | ANSI WP304、304L、316、316L、316TI、317、317L、321、 321H、904L、310S、S31803、2205、F51、347H。 |
| 表面 | なだらかな砂、鏡、ヘアライン、砂の爆風、ブラシ、明るいなど。 |
| タイプ | キャスト、溶接 |
| サイズ | 1-30 " |
| 納期 | プリペイドを受け取ってから5〜30日以内 |
| パッキング | クライアントの要求に基づく木製のケース。 |
| 応用 | パルプと紙で使用するために、水処理、下水処理、 化学、バイオテクノロジー、医薬品、食品、鉱業、建築、輸送など。 |
ASME B16.9短い半径肘
ユニット：インチ
| 公称サイズ | 公称サイズ | 中央から中央 | 顔を合わせて | 標準 | さらに強い | ||||
| 内径 | 壁の厚さ | 約重さ | 内径 | 壁の厚さ | 約重さ | ||||
| NPS（in） | O.D.（in） | o（in） | k（in） | I.D.（in） | 錫） | （ポンド） | I.D.（in） | 錫） | （ポンド） |
| 1 | 1.315 | 2.0 | 1.62 | 1.049 | 0.133 | 0.50 | 0.957 | 0.179 | - |
| 1 1/4 | 1.660 | 2.5 | 2.06 | 1.380 | 0.140 | 0.75 | 1.278 | 0.191 | - |
| 1 1/2 | 1.900 | 3.0 | 2.44 | 1.610 | 0.145 | 1.00 | 1.500 | 0.200 | 1.50 |
| 2 | 2.375 | 4.0 | 3.19 | 2.067 | 0.154 | 1.80 | 1.939 | 0.213 | 3.00 |
| 2 1/2 | 2.875 | 5.0 | 3.94 | 2.469 | 0.203 | 3.50 | 2.323 | 0.276 | 4.50 |
| 3 | 3.500 | 6.0 | 4.75 | 3.068 | 0.216 | 6.00 | 2.900 | 0.300 | 7.50 |
| 3 1/2 | 4.000 | 7.0 | 5.50 | 3.548 | 0.226 | 8.00 | 3.364 | 0.318 | 11.00 |
| 4 | 4.500 | 8.0 | 6.25 | 4.026 | 0.237 | 12.00 | 3.826 | 0.337 | 15.50 |
| 5 | 5.563 | 10.0 | 7.75 | 5.047 | 0.258 | 19.00 | 4.813 | 0.375 | 27.00 |
| 6 | 6.625 | 12.0 | 9.31 | 6.065 | 0.280 | 31.00 | 5.761 | 0.432 | 45.00 |
| 8 | 8.625 | 16.0 | 12.31 | 7.981 | 0.322 | 62.00 | 7.625 | 0.500 | 92.00 |
| 10 | 10.750 | 20.0 | 15.38 | 10.02 | 0.365 | 110.00 | 9.750 | 0.500 | 142.00 |
| 12 | 12.750 | 24.0 | 18.38 | 12.00 | 0.375 | 156.00 | 11.750 | 0.500 | 200.00 |
| 14 | 14.000 | 28.0 | 21.00 | 13.25 | 0.395 | 208.00 | 13.000 | 0.500 | 264.00 |
| 16 | 16.000 | 32.0 | 24.00 | 15.25 | 0.375 | 236.00 | 15.000 | 0.500 | 320.00 |
| 18 | 18.000 | 36.0 | 27.00 | 17.25 | 0.375 | 296.00 | 17.000 | 0.500 | 388.00 |
| 20 | 20.000 | 40.0 | 30.00 | 19.25 | 0.375 | 420.00 | 19.00 | 0.500 | 560.00 |
| 22 | 22.000 | 44.0 | - | 21.25 | 0.375 | - | 21.000 | 0.5000 | - |
| 24 | 24.000 | 48.0 | 36.00 | 23.25 | 0.375 | 576.00 | 23.00 | 0.500 | 740.00 |
| 26 | 26.000 | 52.0 | - | 25.25 | 0.375 | - | 25.00 | 0.500 | - |
| 30 | 30.000 | 60.0 | 45.00 | 29.25 | 0.375 | 960 | 29.00 | 0.500 | 1272.00 |
2007年に設立され、2022年にZhijiang州のLongyou経済開発ゾーンに移動しました。130,000平方メートルの面積、30以上の生産ライン、300人の労働者、20人のR＆D人、30人の検査人、年間50,000トンの生産量をカバーしています。
ISO9001：2008品質管理システム、PED 97/23/EC EUプレッシャー機器指令認証、中国特別機器製造ライセンス（圧力チューブ）TS認定、ASME認定、ISO14000：2004環境管理システム、クリーナー生産（グリーンエンタープライズ）、および中国分類局（CCS）などのsigre船の登録局（グリーンエンタープライズ）に合格しました。 Shipping（LR）、Deutsche Veritas（GL）、Bureau Veritas Society（BV）、Det Norske Veritas（DNV）、および韓国の海運登録（KR）工場認証。
主な製品には、石油、化学産業、原子力産業、製錬、造船、医薬品、食品、水保全、電力、新しいエネルギー、機械装備、およびその他の畑で広く使用されているステンレス鋼のパイプ、パイプ継手、フランジ、バルブなどが含まれます。同社は、「生存の品質、開発の評判」の企業の教義を順守し、すべての顧客に耐久性のある状況を生み出すために心から奉仕しています。
