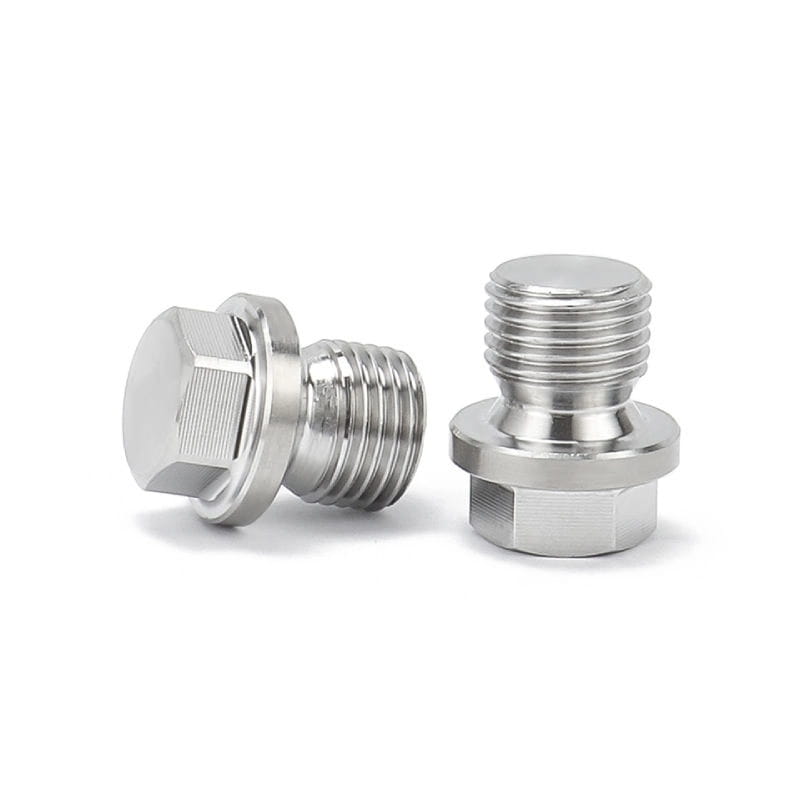

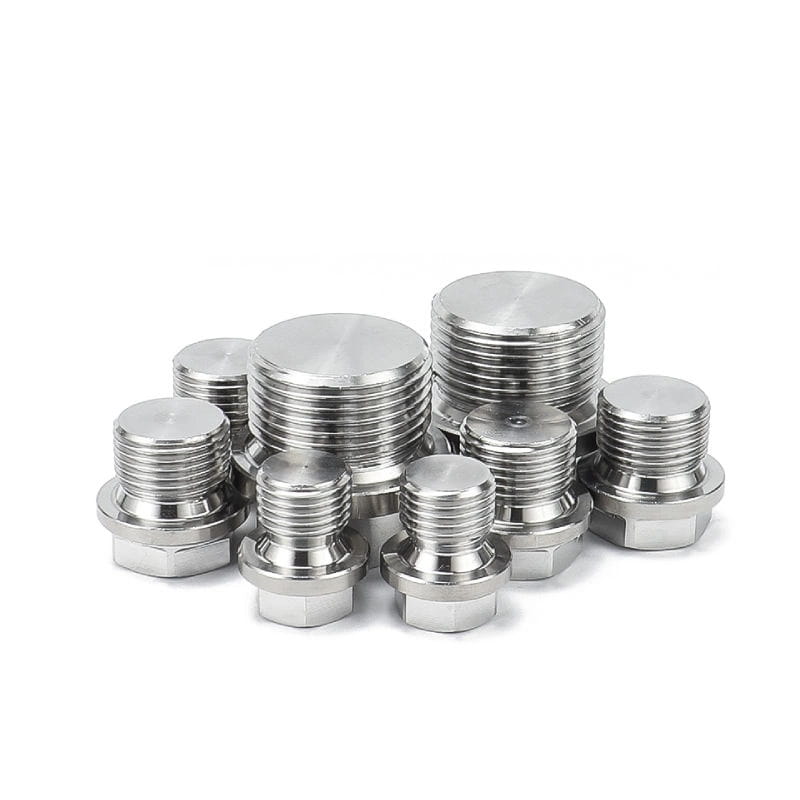

テーパースレッドステンレスパイププラグは、安定した一貫したシールを提供します

パイププラグは、一方の端にテーパースレッドシャフトがあり、もう一方の端にドライブセクションを備えた円筒形の金属継手です。パイプを接続するためのシンプルで安価な方法です。テーパー糸にはわずかなコーンプロファイルがあり、男性と女性の糸が互いに圧縮され、タイトなシールが形成されます。使用中、雄のねじれたシャフトは、パイプまたはハウジングの雌の糸にねじ込まれます。

ステンレス鋼のねじれたプラグをねじ付きの開口部に挿入し、パイプの端を密封し、より安定した一貫したシールを提供し、汚れ、水分、または他の汚染物質が糸に影響を与えないようにします。それらはピースボディデザインで提供されており、表現しやすいプラグアセンブリにより、これらの工業用パイプの継手は非常に簡単に維持してきれいになります。

一般的に、これらのパイププラグは、多くの場合、仕上げのためにクロムまたはニッケルでメッキされ、腐食に対する耐性が良くなります。

パイププラグの主な役割は、流体の流れをブロックすることですが、汚れや他の汚染物質がパイプの開口部に入るのを防ぐためにも使用されます。これらは、配管や建設から油圧、ガスと石油の輸送、農業、飲料製造、工業用化学物質の加工などに至るまでの業界で使用されています。

前：パイピングの方向を変えるために使用されるねじれたステンレスパイプキャップ
次：腐食ステンレス鋼パイププラグが雄のNPTスレッドを抵抗します

導入

標準	ASTM A312、ANSI B16.9、EN、DIN、GOST、JISなど
材料	炭素鋼：A105、A350 LF2など。パイプラインスチール：ASTM 694 F42、F52、F60、F65、F70など。 Stainless steel: A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316Ti, 317/317L, 904L, 1.4301, 1.4307, 1.4401, 1.4571, 1.4541, 254Mo and etc. 二重ステンレス鋼：ASTM A182 F51、F53、F55、UNS31803、SAF2205、UNS32205、UNS32750、UNS32760、1.4462,1.4410,1.4501など。ニッケルアロイ：Incenel600、Incentel625、Inconel690、Incoloy800、Incoloy 825、Incoloy 800H、C22、C-276、Monel400、Alloy20など。
表面	なだらかな砂、鏡、ヘアライン、砂の爆風、ブラシ、明るい
タイプ	CNCまたは旋盤マシンによって
サイズ	M10-64
納期	プリペイドを受け取ってから5〜30日以内
パッキング	ラップカートンパレットまたは耐船のある木製のケース
応用	石油/航空宇宙/冶金/半導体/発電所

ネジ糸			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
d			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
d	パイプスレッド		G 1/8 a	-	G 1/4a＃	G 1/4a	-	-	G 3/8a＃	G 3/8a	-	-	G 1/2a＃	G 1/2a	-	-	-
p	ピッチ1		1	1.5	-	-	1.5	1.5	-	-	1.5	1.5	-	-	1.5	1.5	1.5
	ピッチ2		-	-	-	-	-	-	-	-	-	2*	-	-	-	-	-
c	分 =公称サイズ		3	3	3	3	3	3	3	3	4	4	4	4	4	4	4
	マックス		3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	4.5	4.5	4.5	4.5	4.5	4.5	4.5
DK	マックス =名目サイズ		14	17	18	18	19	21	22	22	23	25	26	26	27	29	31
	分		13.57	16.57	17.57	17.57	18.48	20.48	21.48	21.48	22.48	24.48	25.48	25.48	26.48	28.48	30.38
e	m私n	DIN 475-1	-	-	-	-	-	18.72	18.72	18.72	18.72	20.88	20.88	20.88	20.88	23.91	-
		DIN ISO 272	10.89	14.2	14.2	14.2	14.2	17.59	17.59	17.59	17.59	19.85	19.85	19.85	19.85	22.78	26.17
私	公称サイズ		8	12	8	12	12	12	8	12	12	14	10	14	14	14	16
	分		7.8	11.8	7.8	11.8	11.8	11.8	7.8	11.8	11.8	13.8	9.8	13.8	13.8	13.8	15.8
	マックス		8.2	12.2	8.2	12.2	12.2	12.2	8.2	12.2	12.2	14.2	10.2	14.2	14.2	14.2	16.2
h	≈		17	21	17	21	21	21	17	21	24	26	22	26	26	27	30
m	公称サイズ		6	6	6	6	6	6	6	6	8	8	8	8	8	9	10
	分		5.76	5.76	5.76	5.76	5.76	5.76	5.76	5.76	7.71	7.71	7.71	7.71	7.71	8.71	9.71
	マックス		6.24	6.24	6.24	6.24	6.24	6.24	6.24	6.24	8.29	8.29	8.29	8.29	8.29	9.29	10.29
s	DIN 475-1	マックス	-	-	-	-	-	17	17	17	17	19	19	19	19	22	-
		分						16.57	16.57	16.57	16.57	18.48	18.48	18.48	18.48	21.16	-
	DIN ISO 272	マックス	10	13	13	13	13	16^	16^	16^	16^	18^	18^	18^	18^	21^	24
		分	9.64	12.57	12.57	12.57	12.57	15.57	15.57	15.57	15.57	17.57	17.57	17.57	17.57	20.16	23.16
1000ユニットあたり約kg			12	20.3	20	23.8	25	35.2	32.2	38.1	48.6	64.5	57.8	66.6	73.4	93.5	120

ネジ糸			-	M27	m30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
d			-	M27	m30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
d	パイプスレッド		G 3/4a＃	G 3/4a	-	G 1a	-	G 1 1/8a	-	G 1 1/4a	-	G 1 1/2a	-	G 1 3/4a	-	G 2a	-
p	ピッチ1		-	-	1.5	-	1.5	1.5	-	1.5	1.5	1.5	1.5	-	-	-	-
	ピッチ2		-	2	2	2	2	-	2	2	2	2	2	-	2	2	2
c	分 =公称サイズ		4	4	4	5	5	5	5	5	5	5	5	5	5	5	5
	マックス		4.5	4.5	4.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5
DK	マックス =名目サイズ		32	32	36	39	42	44	46	49	52	55	60	62	64	68	72
	分		31.38	31.38	35.38	38.38	41.38	43.38	45.38	48.38	51.26	54.26	59.26	61.26	63.26	67.26	71.26
e	分	DIN 475-1	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		DIN ISO 272	26.17	26.17	26.17	29.56	29.56	29.56	29.56	32.95	32.95	32.95	32.95	32.95	32.95	32.95	32.95
i	公称サイズ		12	16	16	16	16	16	16	16	16	16	16	20	20	20	20
	分		11.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	19.8	19.8	19.8	19.8
	マックス		12.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	20.2	20.2	20.2	20.2
h	≈		26	30	30	32	32	32	32	33	33	33	33	40	40	40	40
m	公称サイズ		10	10	10	11	11	11	11	12	12	12	12	15	15	15	15
	分		9.71	9.71	9.71	10.65	10.65	10.65	10.65	11.65	11.65	11.65	11.65	14.65	14.65	14.65	14.65
	マックス		10.29	10.29	10.29	11.35	11.35	11.35	11.35	12.35	12.35	12.35	12.35	15.35	15.35	15.35	15.35
s	DIN 475-1	max	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		分	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	DIN ISO 272	max	24	24	24	27	27	27	27	30	30	30	30	36	36	36	36
		min	23.16	23.16	23.16	26.16	26.16	26.16	26.16	29.16	29.16	29.16	29.16	35	35	35	35
1000ユニットあたり約kg			109	127	148	195	220	238	255	300	340	375	430	572	620	695	774
