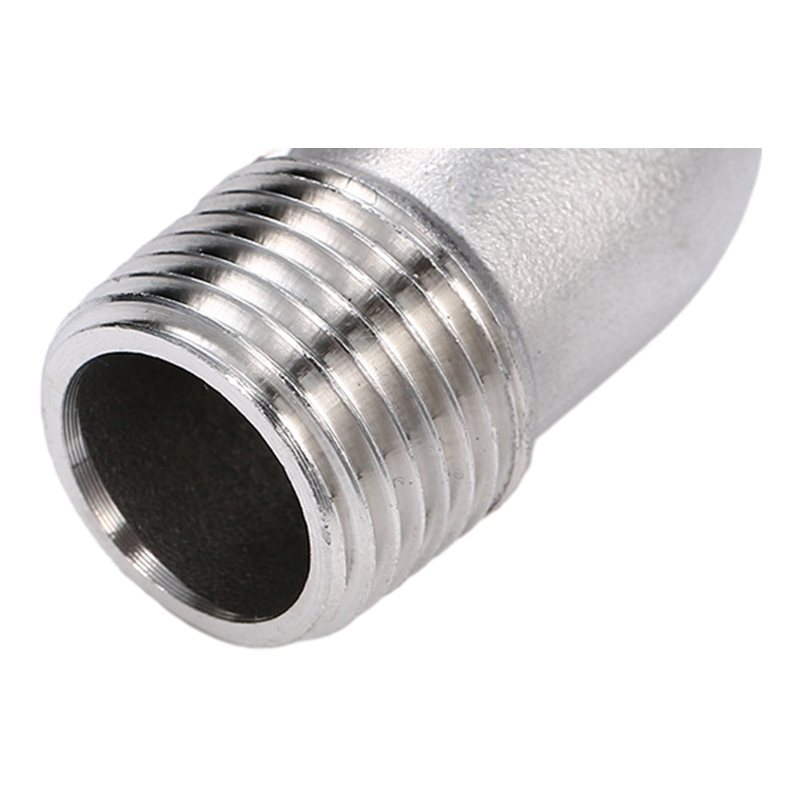

304ステンレス鋼鋳造90°通りの肘ねじパイプフィッティング

NP

D1、D1

D2

D3

c

e

l

L1

D2

D3

C1

t

1/8

RP 1/8

0.59

0.47

0.28

0.71

0.20

1.02

0.20

0.35

0.31

0.08

1/4

RP 1/4

0.71

0.59

0.41

0.87

0.20

1.22

0.24

0.47

0.43

0.08

3/8

RP 3/8

0.89

0.79

0.41

0.87

0.24

1.54

0.35

0.55

0.43

0.08

1/2

RP 1/2

1.10

1.02

0.39

1.06

0.31

1.61

0.55

0.75

0.51

0.08

3/4

RP 3/4

1.42

1.30

0.47

1.30

0.35

1.85

0.79

0.98

0.51

0.08

1

RP 1

1.77

1.65

0.55

1.46

0.35

2.09

0.98

1.22

0.73

0.08

1 1/4

RP 1 1/4

22.05

1.97

0.67

1.73

0.43

2.48

1.30

1.56

0.75

0.10

1 1/2

RP 1 1/2

2.36

2.24

0.67

1.85

0.43

2.72

1.57

1.83

0.75

0.10

2

RP 2

2.87

2.72

0.71

2.32

0.51

3.15

1.97

2.24

0.85

0.10

2 1/2

RP 2 1/2

3.54

3.39

0.91

2.60

0.59

4.13

2.24

2.60

0.94

0.16

3

RP 3

4.17

3.98

0.94

3.09

0.65

4.45

2.91

3.19

1.14

0.16

4

RP 4

5.14

5.04

1.02

3.86

0.77

5.12

3.82

4.17

1.34

0.16
