180°の曲げは、304ステンレス鋼管でできています。各曲がりは個別に曲がっており、端はレーザーカットです。その後、ベンドを180グリットのサンドペーパーで細かくサンディングし、超音波的に洗浄しました。
ベンドの長さ180°のステンレス鋼は、良好なU字型の曲線を持ち、逆流れまたはフロー方向の完全な変化が必要な配管システムに適しています。このスタイルのパイプベンドの鍵は、曲がり角の各端が丸く正確であるため、伸びた脚が元の丸さを維持できることです。
長さ180°の肘の曲がり半径は大きく、一般にパイプの直径の1.5または2倍です。長期的な曲がり角は、短期の曲がり角よりも多くのスペースを占有し、それらの曲率はより穏やかです。
180°ステンレス鋼の長期チューブベンドも特別な形のチューブと見なされます。ステンレス鋼プロファイルパイプは、さまざまな構造コンポーネント、ツール、機械部品などで広く使用されています。
ステンレス鋼のプロファイルパイプは、一般に、丸いパイプよりも慣性とセクションの弾性率の大きなモーメントを持ち、曲げとねじれに対してより良い抵抗を持ち、構造の重量を大幅に減らし、鋼を節約できます。
同時に、耐食性、酸化抵抗、酸耐性、およびステンレス鋼のアルカリ抵抗性により、これらのパイプ継手は、さまざまな産業環境で広く使用されて、パイプラインの流れ方向と角度を変えます。 長い半径は、摩擦抵抗が少なくなります。フィンガープリントを隠すその独特の外観のために、完全に衛生的で洗練され、デカレードされています。
導入
| 180°の半径のチューブベンド | |
| アイテム | ステンレス鋼180°長半径のチューブベンド |
| 標準 | SMS、DIN、3A、または顧客の要件に従って |
| 材料 | ステンレス鋼304または316 |
| 表面 | 鏡が磨かれています |
| タイプ | ERW |
| サイズ | NPS 0.5 "-24" |
| 納期 | プリペイドを受け取ってから5〜30日以内 |
| パッキング | ビニール袋、合板ケース |
| 応用 | パイプラインはを接続します |
ユニット：mm

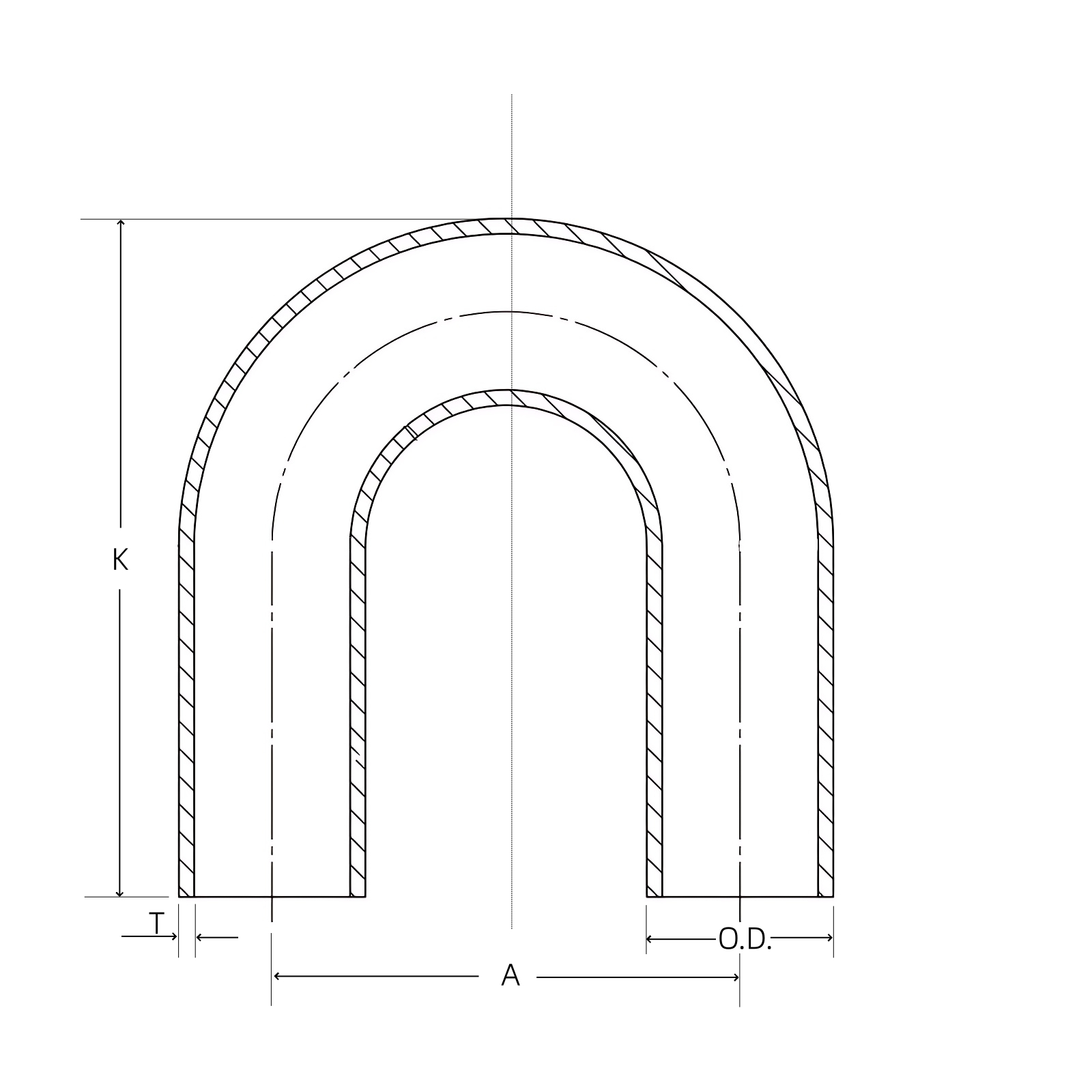

| 公称パイプ サイズ | 外径 ベベルで | 中央から中央 | 顔を合わせて | 壁の厚さ |
| NP | O.D. | a | k | t |
| 0.5 " | 21.3 | 76.2 | 47.8 | 2.8 |
| 0.75 " | 26.7 | 76.2 | 50.8 | 2.9 |
| 1 " | 33.4 | 76.2 | 55.6 | 3.4 |
| 1.25」 | 42.2 | 95.2 | 69.8 | 3.6 |
| 1.5 | 48.3 | 114.3 | 82.6 | 3.7 |
| 2 " | 60.3 | 152.4 | 106.4 | 3.9 |
| 2.5 " | 73.0 | 109.3 | 131.8 | 5.2 |
| 3 " | 88.9 | 228.6 | 158.8 | 5.5 |
| 3.5 " | 101.6 | 266.7 | 184.2 | 5.7 |
| 4 " | 114.3 | 304.8 | 209.6 | 6.0 |
| 5 " | 141.3 | 381.0 | 261.9 | 6.6 |
| 6 " | 168.3 | 457.2 | 312.7 | 7.1 |
| 8 " | 219.1 | 609.6 | 414.3 | 8.2 |
| 10 " | 273.1 | 762.0 | 517.7 | 9.3 |
| 12 " | 323.9 | 914.4 | 619.3 | 9.5 |
| 14 " | 355.6 | 1066.8 | 711.2 | 9.5 |
| 16 " | 406.4 | 1219.2 | 812.8 | 9.5 |
| 18 " | 457.2 | 1371.6 | 914.4 | 9.5 |
| 20 " | 508.0 | 1524.0 | 1016.0 | 9.5 |
| 22 " | 558.8 | 1676.4 | 1117.6 | 9.5 |
| 24 " | 609.6 | 1828.8 | 1219.2 | 9.5 |
2007年に設立され、2022年にZhijiang州のLongyou経済開発ゾーンに移動しました。130,000平方メートルの面積、30以上の生産ライン、300人の労働者、20人のR＆D人、30人の検査人、年間50,000トンの生産量をカバーしています。
ISO9001：2008品質管理システム、PED 97/23/EC EUプレッシャー機器指令認証、中国特別機器製造ライセンス（圧力チューブ）TS認定、ASME認定、ISO14000：2004環境管理システム、クリーナー生産（グリーンエンタープライズ）、および中国分類局（CCS）などのsigre船の登録局（グリーンエンタープライズ）に合格しました。 Shipping（LR）、Deutsche Veritas（GL）、Bureau Veritas Society（BV）、Det Norske Veritas（DNV）、および韓国の海運登録（KR）工場認証。
主な製品には、石油、化学産業、原子力産業、製錬、造船、医薬品、食品、水保全、電力、新しいエネルギー、機械装備、およびその他の畑で広く使用されているステンレス鋼のパイプ、パイプ継手、フランジ、バルブなどが含まれます。同社は、「生存の品質、開発の評判」の企業の教義を順守し、すべての顧客に耐久性のある状況を生み出すために心から奉仕しています。
