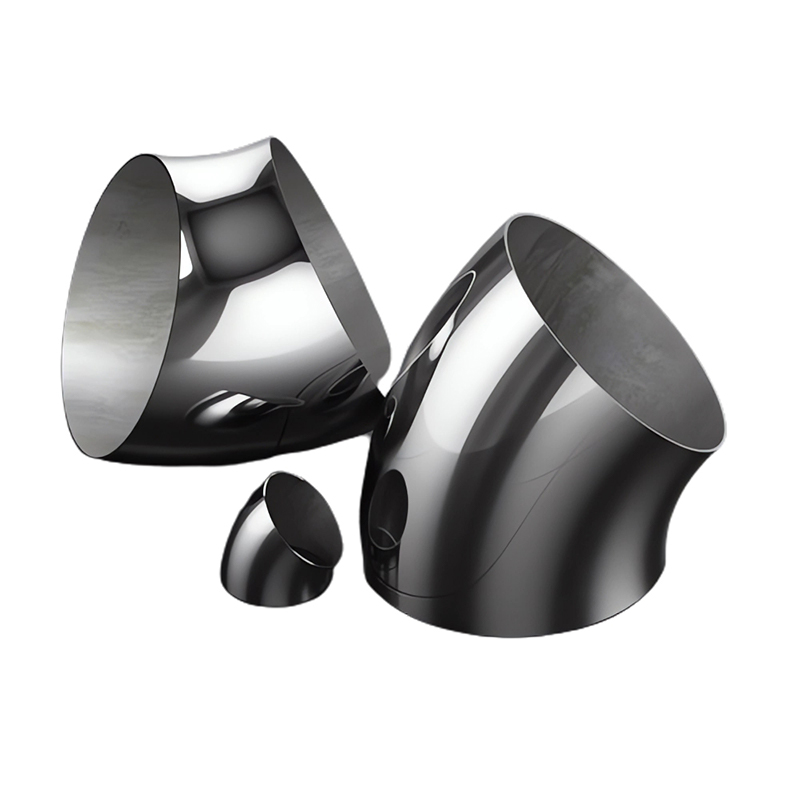

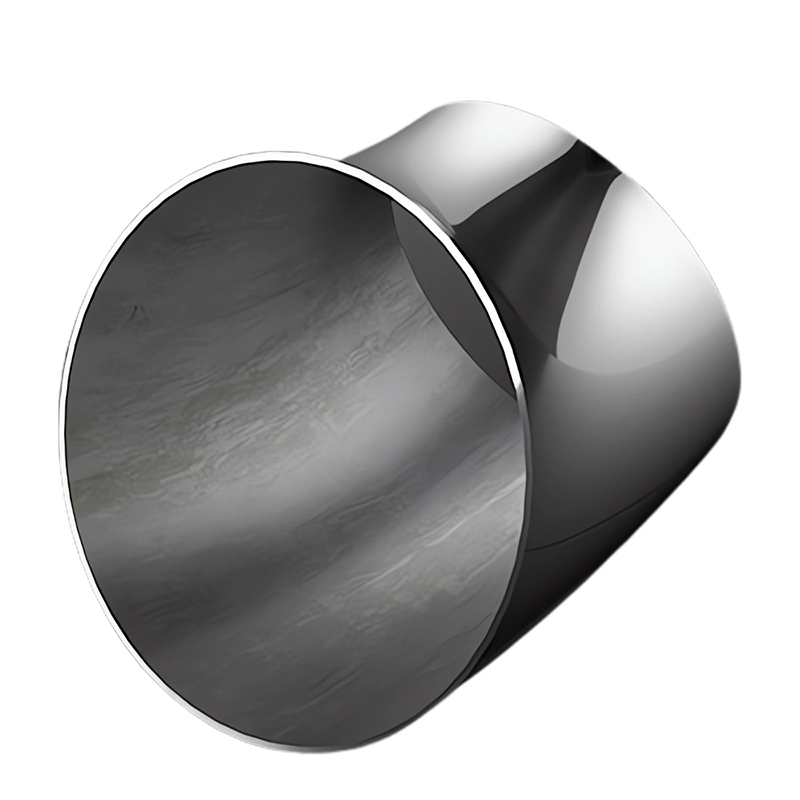

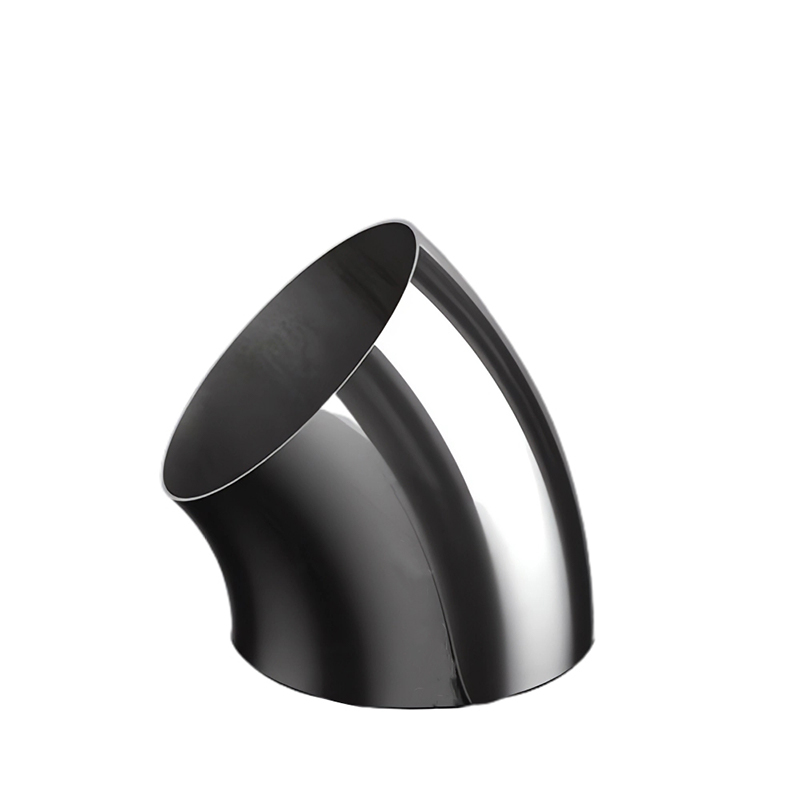

ステンレス鋼45°の短い肘は、パイプの方向を変えるために使用され、曲がった部分には段階的な曲率があります。パイプの45°角度の変化に適応するには、その2つの端をパイプで溶接する必要があります。
シームレスな肘の製造プロセス：
1）熱曲げ：ホットマンデレル曲げは、ストレートスチールパイプを使用して実行されます。高温で鋼管を加熱した後、パイプはマンドレル内のツールによって徐々に押し、拡張され、曲がっています。
ホットマンドレルの曲げは、幅広いサイズのシームレスな肘を製造するために使用できます。マンドレル曲げの特性は、主にマンドレルの全体的な形状とサイズに依存します。
より小さな厚さの偏差とより大きな曲げ半径。同時に、必要な溶接の数を大幅に削減できるため、パイプの品質と可用性が向上します。
2）コールドベンディング：コールド曲げは、曲げ機の室温でストレートスチールパイプを曲げるプロセスです。コールドベンディングは、外径が17.0〜219.1 mmのパイプに適しており、壁の厚さは2.0〜28.0 mmです。
コールドベンディングは、小垂直の肘を生成する可能性があります。これは、高速で安価な曲げ方法です。
短い半径の肘の中心から端までの距離は、インチNPS（r = 1.0D）に等しく、通常は狭い領域で使用されます。
導入
| 45°短い半径チューブベンド | |
| アイテム | ステンレス鋼45°短い半径チューブベンド |
| 標準 | din \ sms \ iso \ idf \ 3a \ rjt \ ds \ bpeなど |
| 材料 | 304 \ 304L \ 316 \ 316Lなど |
| 表面 | 鏡が磨かれています |
| タイプ | 溶接 |
| サイズ | NPS 3/4 "-6" |
| 納期 | プリペイドを受け取ってから5〜30日以内 |
| パッキング | カートン /木製のケース |
| 応用 | ビール、食べ物、ワイン、飲酒、乳製品、医療、飲み物、薬局、化粧品など。 |

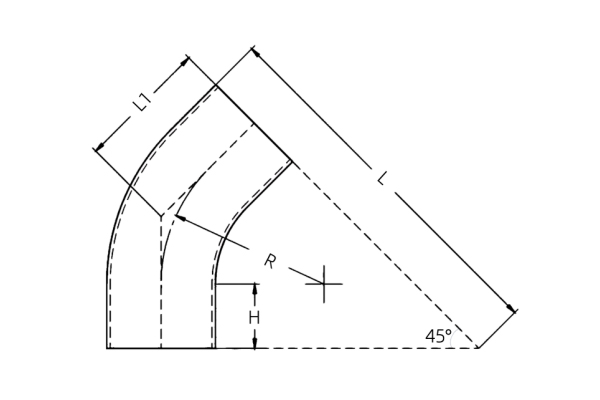

ユニット：mm
| 直径 | l | L1 | h | r | 壁の厚さ |
| 3/4」 | 110.5 | 41.8 | 30.0 | 28.7 | 1.6 |
| 1 " | 123.0 | 45.7 | 30.0 | 37.1 | 1.6 |
| 1 1/4」 | 136.0 | 49.8 | 30.0 | 47.6 | 1.6 |
| 1 1/2」 | 148.0 | 53.4 | 30.0 | 57.2 | 1.6 |
| 1 3/4」 | 193.6 | 71.0 | 38.1 | 79.4 | 1.6 |
| 2 " | 174.0 | 61.6 | 30.0 | 76.2 | 1.6 |
| 2 1/2」 | 199.0 | 69.3 | 30.0 | 95.3 | 1.6 |
| 3 " | 225.0 | 77.4 | 30.0 | 114.3 | 1.6 |
| 4 " | 275.0 | 92.9 | 30.0 | 152.4 | 1.6/2.0 |
| 5 " | 350.6 | 118.9 | 40.0 | 190.5 | 1.6/2.0 |
| 6 " | 401.4 | 134.7 | 40.0 | 228.6 | 2.0 |
2007年に設立され、2022年にZhijiang州のLongyou経済開発ゾーンに移動しました。130,000平方メートルの面積、30以上の生産ライン、300人の労働者、20人のR＆D人、30人の検査人、年間50,000トンの生産量をカバーしています。
ISO9001：2008品質管理システム、PED 97/23/EC EUプレッシャー機器指令認証、中国特別機器製造ライセンス（圧力チューブ）TS認定、ASME認定、ISO14000：2004環境管理システム、クリーナー生産（グリーンエンタープライズ）、および中国分類局（CCS）などのsigre船の登録局（グリーンエンタープライズ）に合格しました。 Shipping（LR）、Deutsche Veritas（GL）、Bureau Veritas Society（BV）、Det Norske Veritas（DNV）、および韓国の海運登録（KR）工場認証。
主な製品には、石油、化学産業、原子力産業、製錬、造船、医薬品、食品、水保全、電力、新しいエネルギー、機械装備、およびその他の畑で広く使用されているステンレス鋼のパイプ、パイプ継手、フランジ、バルブなどが含まれます。同社は、「生存の品質、開発の評判」の企業の教義を順守し、すべての顧客に耐久性のある状況を生み出すために心から奉仕しています。
