配管システムでは、チューブベンドはパイプラインの方向を変えるパイプフィッティングです。
パイプに接続する方法：直接溶接。接続方法は、肘を鋼管に溶接し、抵抗熱を使用して2つのワークピースを端全体に沿って同時に溶接することです。通常、2つの方法があります。抵抗バット溶接とフラッシュバット溶接です。生産性は非常に高く、自動化が簡単であるため、広く使用されています。
ステンレス鋼45°長半径チューブベンドは、ステンレス鋼材料で作られています。304ステンレス鋼の長脚マンドレルベンドは、腐食と摩耗に対して非常に耐性があり、長続きするパフォーマンスを確保し、MIGまたはTIG溶接に適しています。
パイプ曲げの高精度を効果的に保証します。 CNC曲げ機は、正確な自動制御を使用して複雑な曲げ操作を実行します。
長さ45°のステンレス鋼の曲げ半径は、通常、パイプの直径の1.5倍です。この設計は、パイプ内の抵抗と圧力を軽減しながら、液体の滑らかな流れを確保するのに役立ちます。
アプリケーション：
ミルクパウダー、チーズ、チョコレート、飲料、プロセスライン、機器、ろ過、熱交換器、排気、マニホールド、塩水ライン、チラー、ワイナリー、ホッパーなどによく使用されます。
パッケージング要件：
輸出などの小さなパイプの場合、木製の箱が必要です。約1立方メートルです。このような箱の肘の数は1トン以下です。標準では混合負荷が可能になりますが、一般的に総重量は1トンを超えることはできません。大きな断片の場合、それらは個別に梱包する必要があります。マーキングは、サイズ、スチールグレード、バッチ番号、メーカーの商標などを示します。
導入
| 長さ45°半径のチューブベンド | |
| アイテム | ステンレス鋼45°長半径チューブベンド |
| 標準 | ASME/ANSI B16.9、MSS-SP-43、MSS-SP-75、EN/DIN、JIS B2311/2312/2313、ISO 3419、ISO 5251など。 |
| 材料 | 304/304L、316/316L、317L、321,321H、347,347H、904L、254SMO（W1.4301、1.4306、1.4948、1.4401、1.4404、1.4571、1.4438、1.4541、1.4541、1.4878、1.4550、1.4550、1.4550、1.4550、 1.4547など）。 |
| 表面 | 磨きました |
| タイプ | マンドレル曲げ |
| サイズ | NPS 1/2 "-6" |
| 納期 | プリペイドを受け取ってから5〜30日以内 |
| パッキング | OPPバッグの木製ケースまたはパレット |
| 応用 | 製品は、用紙、化学産業、造船、石油、電気、食品、薬局、天然ガス、冶金、建築、下水処分、環境保護、航空宇宙、熱交換器などの取引に適用されます。 |

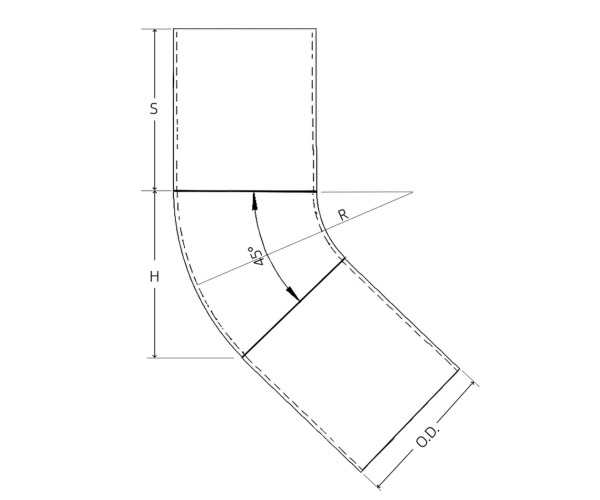

ユニット：インチ
| サイズ | r | O.D. | h | s（min） |
| 1/2 | 4.000 | 1.188 | 2.875 | 1.500 |
| 3/4 | 4.500 | 1.313 | 3.188 | 1.500 |
| 1 | 5.750 | 1.688 | 4.000 | 1.875 |
| 1 1/4 | 7.250 | 2.125 | 5.125 | 2.000 |
| 1 1/2 | 8.250 | 2.375 | 5.875 | 2.000 |
| 2 | 9.500 | 2.813 | 6.750 | 2.000 |
| 2 1/2 | 10.500 | 2.563 | 7.375 | 3.000 |
| 3 | 13.000 | 3.813 | 9.188 | 3.125 |
| 3 1/2 | 15.000 | 4.375 | 10.625 | 3.250 |
| 4 | 16.000 | 4.688 | 11.483 | 3.375 |
| 5 | 24.000 | 7.000 | 17.000 | 3.625 |
| 6 | 30.000 | 8.813 | 21.250 | 3.750 |
2007年に設立され、2022年にZhijiang州のLongyou経済開発ゾーンに移動しました。130,000平方メートルの面積、30以上の生産ライン、300人の労働者、20人のR＆D人、30人の検査人、年間50,000トンの生産量をカバーしています。
ISO9001：2008品質管理システム、PED 97/23/EC EUプレッシャー機器指令認証、中国特別機器製造ライセンス（圧力チューブ）TS認定、ASME認定、ISO14000：2004環境管理システム、クリーナー生産（グリーンエンタープライズ）、および中国分類局（CCS）などのsigre船の登録局（グリーンエンタープライズ）に合格しました。 Shipping（LR）、Deutsche Veritas（GL）、Bureau Veritas Society（BV）、Det Norske Veritas（DNV）、および韓国の海運登録（KR）工場認証。
主な製品には、石油、化学産業、原子力産業、製錬、造船、医薬品、食品、水保全、電力、新しいエネルギー、機械装備、およびその他の畑で広く使用されているステンレス鋼のパイプ、パイプ継手、フランジ、バルブなどが含まれます。同社は、「生存の品質、開発の評判」の企業の教義を順守し、すべての顧客に耐久性のある状況を生み出すために心から奉仕しています。
